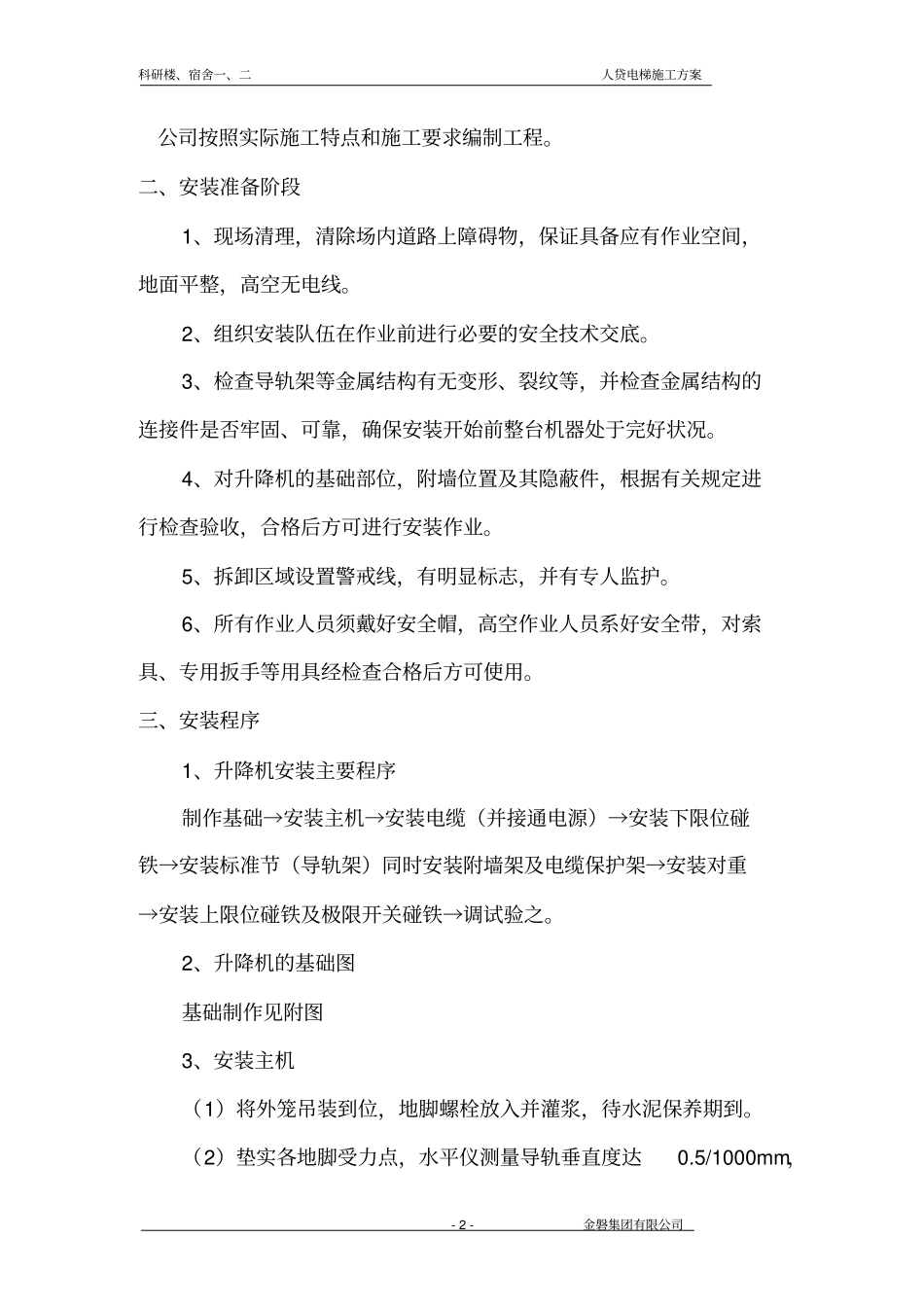

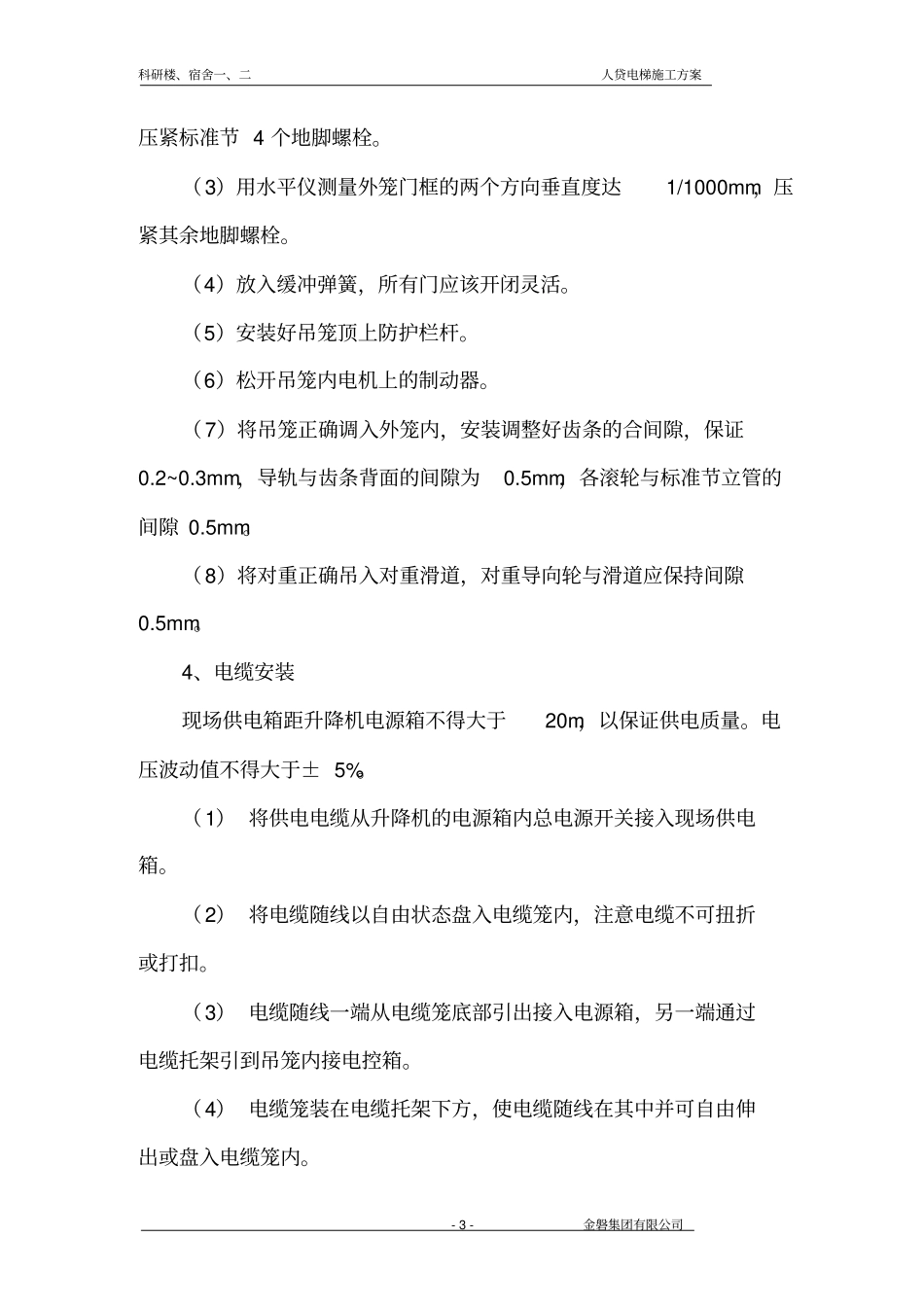

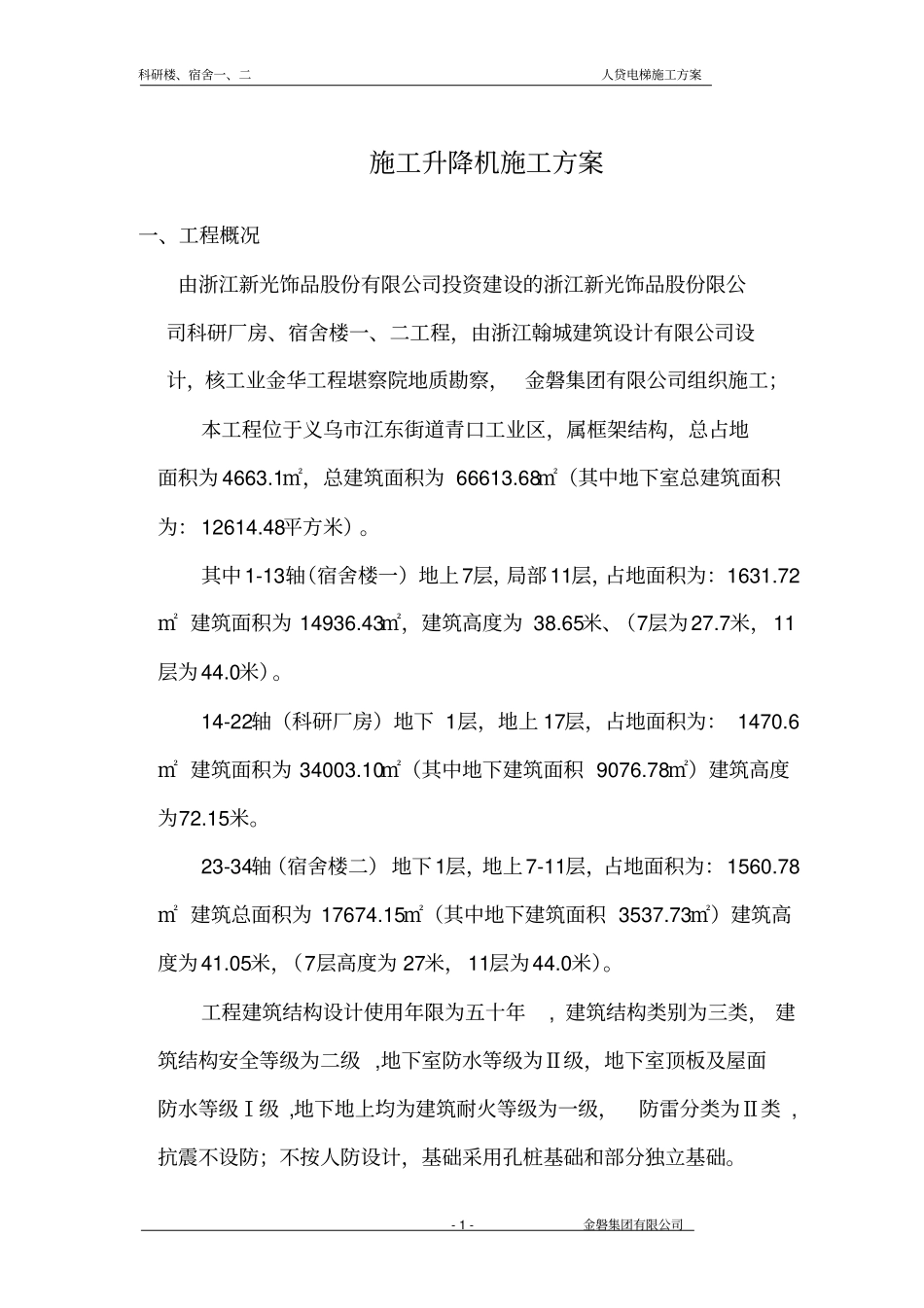

科研楼、宿舍一、二人贷电梯施工方案-1-金磐集团有限公司施工升降机施工方案一、工程概况由浙江新光饰品股份有限公司投资建设的浙江新光饰品股份限公司科研厂房、宿舍楼一、二工程，由浙江翰城建筑设计有限公司设计，核工业金华工程堪察院地质勘察，金磐集团有限公司组织施工；本工程位于义乌市江东街道青口工业区，属框架结构，总占地面积为4663.1㎡，总建筑面积为66613.68㎡（其中地下室总建筑面积为：12614.48平方米）。其中1-13轴（宿舍楼一）地上7层，局部11层，占地面积为：1631.72㎡建筑面积为14936.43㎡，建筑高度为38.65米、（7层为27.7米，11层为44.0米）。14-22轴（科研厂房）地下1层，地上17层，占地面积为：1470.6㎡建筑面积为34003.10㎡（其中地下建筑面积9076.78㎡）建筑高度为72.15米。23-34轴（宿舍楼二）地下1层，地上7-11层，占地面积为：1560.78㎡建筑总面积为17674.15㎡（其中地下建筑面积3537.73㎡）建筑高度为41.05米，（7层高度为27米，11层为44.0米）。工程建筑结构设计使用年限为五十年,建筑结构类别为三类，建筑结构安全等级为二级,地下室防水等级为Ⅱ级，地下室顶板及屋面防水等级Ⅰ级,地下地上均为建筑耐火等级为一级，防雷分类为Ⅱ类,抗震不设防；不按人防设计，基础采用孔桩基础和部分独立基础。科研楼、宿舍一、二人贷电梯施工方案-2-金磐集团有限公司公司按照实际施工特点和施工要求编制工程。二、安装准备阶段1、现场清理，清除场内道路上障碍物，保证具备应有作业空间，地面平整，高空无电线。2、组织安装队伍在作业前进行必要的安全技术交底。3、检查导轨架等金属结构有无变形、裂纹等，并检查金属结构的连接件是否牢固、可靠，确保安装开始前整台机器处于完好状况。4、对升降机的基础部位，附墙位置及其隐蔽件，根据有关规定进行检查验收，合格后方可进行安装作业。5、拆卸区域设置警戒线，有明显标志，并有专人监护。6、所有作业人员须戴好安全帽，高空作业人员系好安全带，对索具、专用扳手等用具经检查合格后方可使用。三、安装程序1、升降机安装主要程序制作基础→安装主机→安装电缆（并接通电源）→安装下限位碰铁→安装标准节（导轨架）同时安装附墙架及电缆保护架→安装对重→安装上限位碰铁及极限开关碰铁→调试验之。2、升降机的基础图基础制作见附图3、安装主机（1）将外笼吊装到位，地脚螺栓放入并灌浆，待水泥保养期到。（2）垫实各地脚受力点，水平仪测量导轨垂直度达0.5/1000mm，科研楼、宿舍一、二人贷电梯施工方案-3-金磐集团有限公司压紧标准节4个地脚螺栓。（3）用水平仪测量外笼门框的两个方向垂直度达1/1000mm，压紧其余地脚螺栓。（4）放入缓冲弹簧，所有门应该开闭灵活。（5）安装好吊笼顶上防护栏杆。（6）松开吊笼内电机上的制动器。（7）将吊笼正确调入外笼内，安装调整好齿条的合间隙，保证0.2~0.3mm，导轨与齿条背面的间隙为0.5mm，各滚轮与标准节立管的间隙0.5mm。（8）将对重正确吊入对重滑道，对重导向轮与滑道应保持间隙0.5mm。4、电缆安装现场供电箱距升降机电源箱不得大于20m，以保证供电质量。电压波动值不得大于±5%。（1）将供电电缆从升降机的电源箱内总电源开关接入现场供电箱。（2）将电缆随线以自由状态盘入电缆笼内，注意电缆不可扭折或打扣。（3）电缆随线一端从电缆笼底部引出接入电源箱，另一端通过电缆托架引到吊笼内接电控箱。（4）电缆笼装在电缆托架下方，使电缆随线在其中并可自由伸出或盘入电缆笼内。科研楼、宿舍一、二人贷电梯施工方案-4-金磐集团有限公司（5）电器装置的检查：在调试开机前应先用起重机安装1~2节标准节连接，然后作业如下：1）用接地电阻测试仪测量升降机刚结构及电器设备金属外壳的接地电阻，不得大于4。2）用500V兆欧表测电动机及各器件元件的对地绝缘电阻，应不小于1MΩ。3）检查各安全控制开关，分别打开吊笼上各个门，触动断绳保护开关，上下极限开关等均应能起作用。4）检查个电动机，操纵开关运动方向与上下方向是否一致。5）由于升降机在安装时不先挂对重，请将断绳保护开关锁住。5.吊杆安装1）将吊杆、轴承等正确安装在吊笼顶部的吊杆安装孔内，并用压垫和...
