人货电梯卸料平台施工的方案1VIP免费

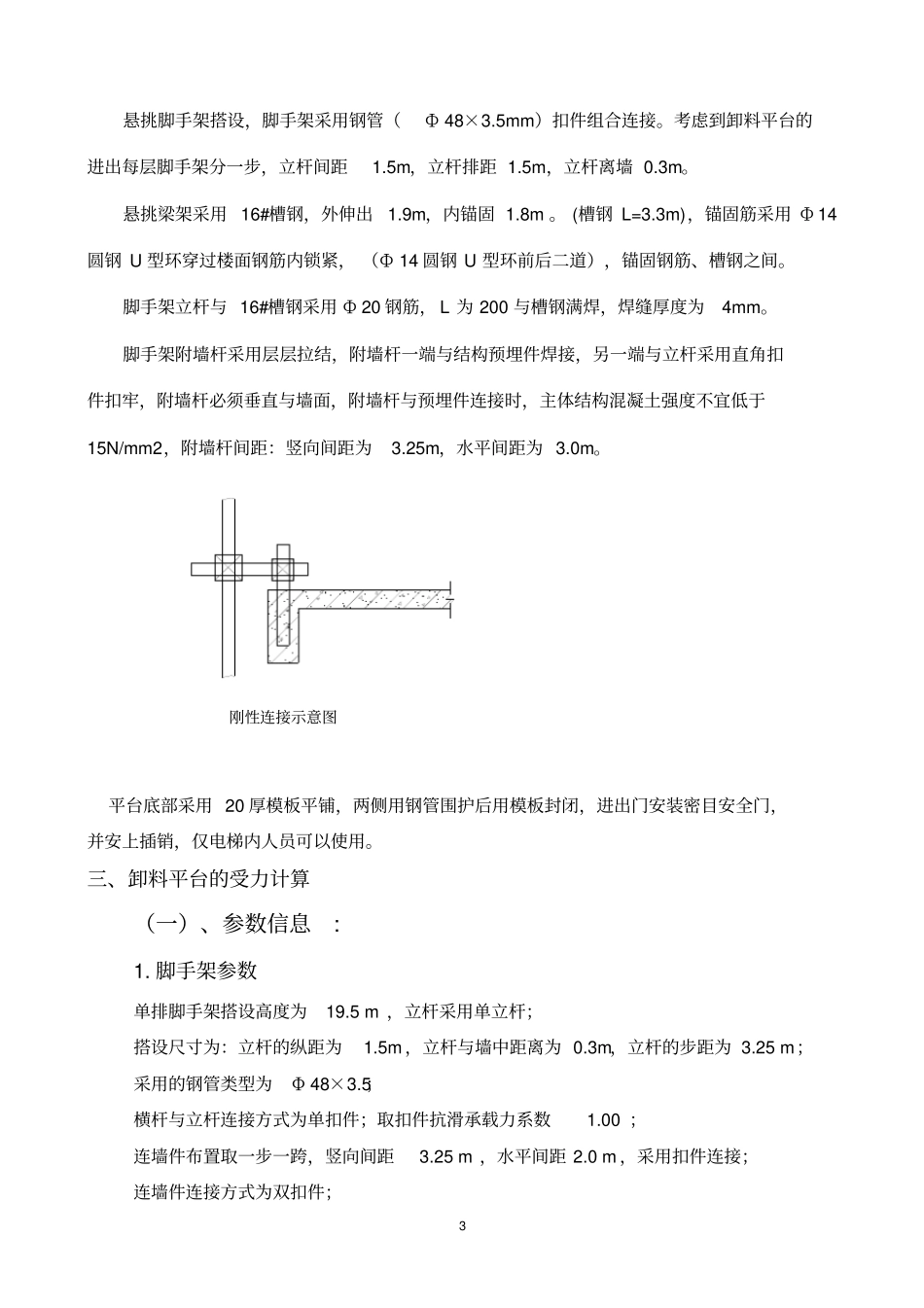

1绍兴玉兰花园一期Ⅱ标人货电梯卸料平台施工方案审核：审定：编制：二00九年二月2绍兴玉兰花园一期Ⅱ标人货电梯卸料平台施工方案一、工程概况工程名称：绍兴玉兰花园一期Ⅱ标工程地址：绍兴柯桥群贤路与湖中路交叉口瓜渚湖以北地块建设单位：绍兴金绿泉置业有限公司勘察单位：浙江城建勘察设计研究院设计单位：浙江绿城东方建筑设计有限公司总包单位：浙江中强建工集团绍兴玉兰花园一期Ⅱ标工程位于绍兴柯桥群贤路与湖中路交叉口瓜渚湖以北地块，在湖滨公园商住处中心位置，北侧为华宇路及建成的小区，南面正对瓜渚湖、湖滨公园、保留河道及群贤路，东侧为湖中路，西侧为在建的办公楼，环境条件优越，交通便利，是理想的城市商住场所。其地下一层，地上8#楼28层、9#楼29层、10#楼29层、11#楼29层。建筑面积为地下一层20028m2，地上8#楼39309m2、9#楼27773m2、10#楼24323.6m2、11#楼28582.6m2。高度105.15米。二、人货电梯卸料平台的制作和使用本工程人货电梯卸料平台采用悬挑钢管脚手架，考虑实际施工的需要，本工程分五次悬挑：从2层楼面开始悬挑，分别未2~7层、8~13层、14~19层、20~25层、26~顶层采用五次用16#槽钢作为主要悬挑构件平挑式悬挑脚手架，悬挑高度均为19.5M。在2层、8层、14层、20层、26层楼面预埋三排每排二只Φ14圆钢在楼板钢筋内，水平间距未1500，横向间距为1300，离墙边350处预埋第一只。槽钢穿入楼层用Ф14圆钢U型环内锁紧。2层楼面开始悬挑采用16#槽钢主要悬挑构件，悬挑层数为2层，8层、14层、20层、26层，在3层、9层、15层、21层、27层梁上用固定￠12钢丝绳进行卸荷，在纵向每根槽钢上用钢丝绳进行卸荷，与水平面的夹角不小于50°。3悬挑脚手架搭设，脚手架采用钢管（Ф48×3.5mm）扣件组合连接。考虑到卸料平台的进出每层脚手架分一步，立杆间距1.5m，立杆排距1.5m，立杆离墙0.3m。悬挑梁架采用16#槽钢，外伸出1.9m，内锚固1.8m。(槽钢L=3.3m)，锚固筋采用Ф14圆钢U型环穿过楼面钢筋内锁紧，（Ф14圆钢U型环前后二道），锚固钢筋、槽钢之间。脚手架立杆与16#槽钢采用Ф20钢筋，L为200与槽钢满焊，焊缝厚度为4mm。脚手架附墙杆采用层层拉结，附墙杆一端与结构预埋件焊接，另一端与立杆采用直角扣件扣牢，附墙杆必须垂直与墙面，附墙杆与预埋件连接时，主体结构混凝土强度不宜低于15N/mm2，附墙杆间距：竖向间距为3.25m，水平间距为3.0m。刚性连接示意图平台底部采用20厚模板平铺，两侧用钢管围护后用模板封闭，进出门安装密目安全门，并安上插销，仅电梯内人员可以使用。三、卸料平台的受力计算（一）、参数信息:1.脚手架参数单排脚手架搭设高度为19.5m，立杆采用单立杆；搭设尺寸为：立杆的纵距为1.5m，立杆与墙中距离为0.3m，立杆的步距为3.25m；采用的钢管类型为Φ48×3.5；横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数1.00；连墙件布置取一步一跨，竖向间距3.25m，水平间距2.0m，采用扣件连接；连墙件连接方式为双扣件；42.活荷载参数施工均布荷载(kN/m2):2.000；3.风荷载参数本工程地处浙江，查荷载规范基本风压为0.450kN/m2，风荷载高度变化系数μz为1.000，风荷载体型系数μs为1.128；计算中考虑风荷载作用；4.静荷载参数每米立杆承受的结构自重荷载标准值(kN/m):0.1433；脚手板自重标准值(kN/m2):0.300；栏杆挡脚板自重标准值(kN/m):0.150；脚手板类别:木脚手板；栏杆挡板类别:栏杆、木脚手板挡板；5.水平悬挑支撑梁悬挑水平钢梁采用16a号槽钢，其中建筑物外悬挑段长度1.9m，建筑物内锚固段长度1.8m。与楼板连接的螺栓直径(mm):20.00；楼板混凝土标号:C40；6.拉绳与支杆参数钢丝绳安全系数为:6.000；钢丝绳与墙距离为(m):3.000；悬挑水平钢梁采用钢丝绳与建筑物拉结，最里面面钢丝绳距离建筑物1.2m。（二）、悬挑梁的受力计算:悬挑脚手架的水平钢梁按照带悬臂的连续梁计算。悬臂部分受脚手架荷载N的作用，里端B为与楼板的锚固点，A为墙支点。本方案中，脚手架排距为1500mm，支拉斜杆的支点距离墙体为300mm，水平支撑梁的截面惯性矩I=866.2cm4，截面抵抗矩W=108.3cm3，截面积A=21.95cm2。受脚手架集中荷载N=1.2×6.071+1.4×3.15=11.695kN；水...
