人货电梯基础施工方案终VIP免费

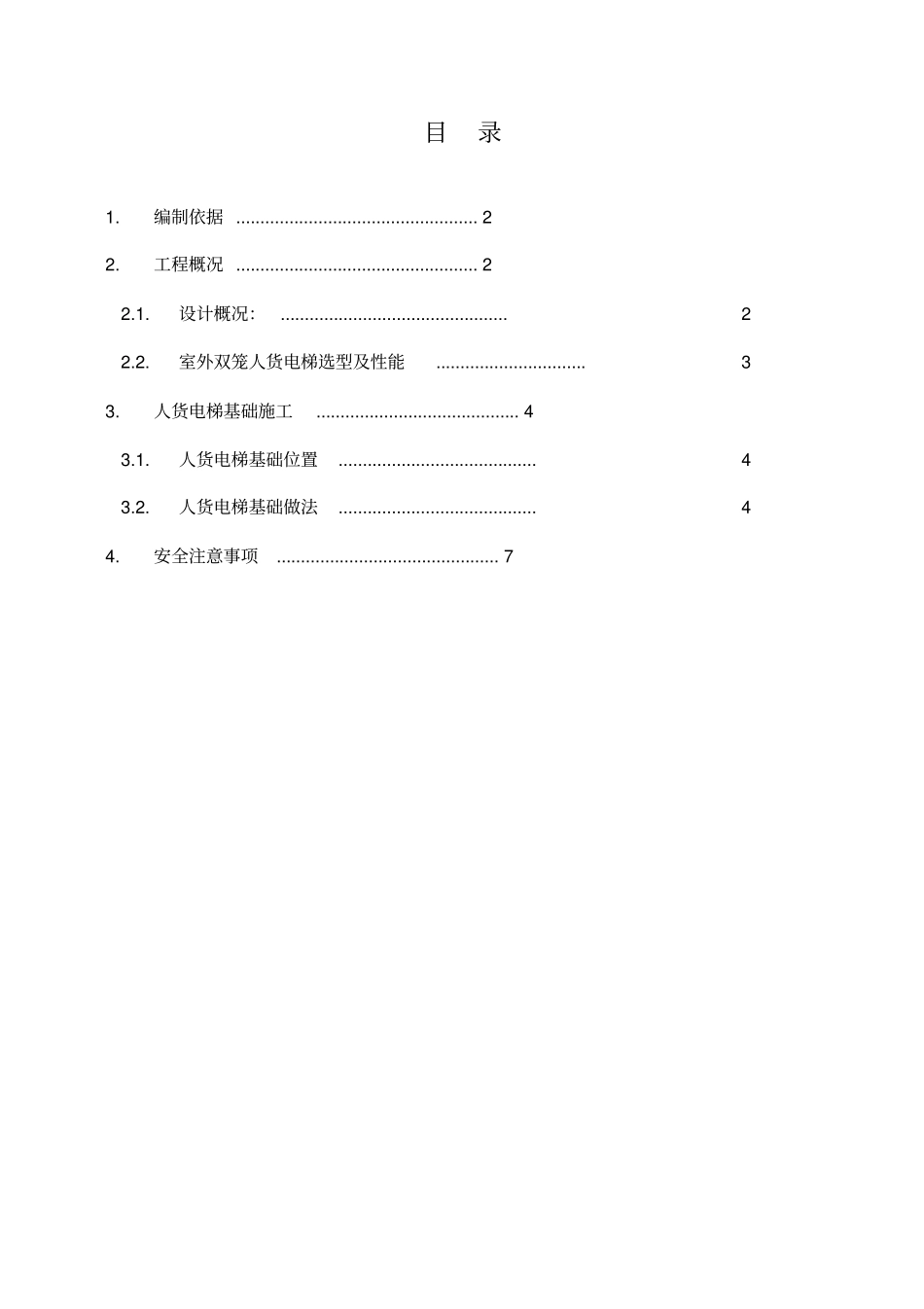

目录1.编制依据..................................................22.工程概况..................................................22.1.设计概况：...............................................22.2.室外双笼人货电梯选型及性能...............................33.人货电梯基础施工..........................................43.1.人货电梯基础位置.........................................43.2.人货电梯基础做法.........................................44.安全注意事项..............................................7编制依据表1-1序号名称编号1《设计院图纸》2010.102广安门住宅小区工程施工组织设计2011.54《建筑地基础工程施工质量验收规范》GB50202-xxx6《SCD200/200施工升降机安装使用说明书》工程概况广安门铁路住宅小区A标段项目位于北京市宣武区原广安门车站内，手帕口南街。工程用地西侧紧邻广安门车站西街。1.1.设计概况：表2-1序号项目内容1抗震设防烈度八度2建筑耐火等级地下一级，地上二级3建筑面积总建筑面积184466㎡，其中地上建筑面积147383㎡，地下建筑面积37083㎡4建筑高度绝对标高±0.00绝对标高45.00m檐口标高79.94m（29层）、15.0m（3层）、74.52m（27层）基础埋深车库及主楼-11.85m序号项目内容5建筑层数车库及住宅均为地下三层；B3住宅为地上二十七层外；B4、B5、B6、B7均为地上二十九层；6建筑层高住宅地下三层3.9m；住宅地上标准层2.71m；29层2.94m；7平面尺寸横轴轴线车库：1-11轴住宅：1-27轴横轴尺寸车库：77.7m住宅：57.2m纵轴轴线车库：D2-A-D4-Q轴住宅：A-J轴纵轴尺寸车库：264.16m住宅：15.7m1.2.室外双笼人货电梯选型及性能根据实际施工需求，本标段5栋住宅楼工程选用SC200/200W型双笼人货电梯，B3#、B4#、B6#、B7#住宅楼各配置一台，编号分别为1#、2#、5#、6#；B5#住宅楼拟配置两台，编号为3#、4#（先期设置一台，后期视进度情况再增设）。所有室外电梯的单笼额定载重量均为2000Kg（24人），地基地耐力不小于15吨/平方米。其技术参数如下：序号项目名称技术参数备注1额定载重量2000kg2额定乘员24（人）3最大提升高度250m4额定起升速度35(m/min)5电机额定功率3x11(kw)6吊笼质量,1500(kg)7吊笼内空尺寸3050x1300x2500（mm)8标准节中心距650x650x1508（mm)9标准节质量155（kg）10吊杆额定提升重量250（kg）11安全器制动力距40（kn)12减速器速比1:16人货电梯基础施工1.3.人货电梯基础位置根据现场施工进度及实际情况，1#、3#、4#人货电梯基础布置在地下车库顶板覆土上，2#、5#、6#人货电梯基础布置在所附属住宅楼肥槽的回填土上(详见附图)，基础底标高为-1.450m。楼层相对应的位置基本是阳台，便于施工。1.4.人货电梯基础做法选用的人货电梯基础为板式钢筋砼基础，考虑到基础均落在回填土上，故在原有基础尺寸的基础上，每边放宽600～900mm，尺寸由3600×5800mm变为4200×6400mm，基础中心距主楼外墙尺寸为2.7m～3.5m（如下图）。砼强度等级为C2523510250200525640042003.2.1工艺流程测量定位→基础开挖→地基承载力检测→验槽→三七灰土回填→钢筋绑扎→隐检→混凝土浇筑。3.2.2地基承载力检测采用轻型动力触探仪对地基进行检测,钎探资料做为验收资料存档。3.2.3主要施工方法1灰土回填灰土厚度为200mm，在现场进行搅拌，回填三七灰土按体积比拌合，在现场采用小推车按3车白灰7车素土的比例拌合，至少翻拌2次，拌合好的灰土颜色应一致，土料含水量以手握成团，落地开花为适宜，用小推车将灰土运至基础内，然后人工进行铺平，用夯实蛙式打夯机（或内燃打夯机）进行夯实，压实系数不小于0.94。2钢筋施工1、配筋为双层双向φ8@250mm；马登钢筋采用Φ10的钢筋制作。2、钢筋保护层厚度70mm，采用石材垫块，垫块间距500×500mm，梅花型布置。3、钢筋不得切断，在预埋螺栓处钢筋间距局部调整绕过预留位置。3混凝土施工1、基础混凝土：人货电梯基础砼强度等级为C25；预埋螺栓二次浇筑砼强度等级为C30。2、振捣：砼随铺摊随振捣，木质刮杠顺坡刮平铁抹子压出水光，靠近楼座较远端高2～3cm。3、养护：立即铺贴塑料膜保湿养护，并视温度情况再...
