人防-防空地下室工程质量通病防治与控制VIP免费

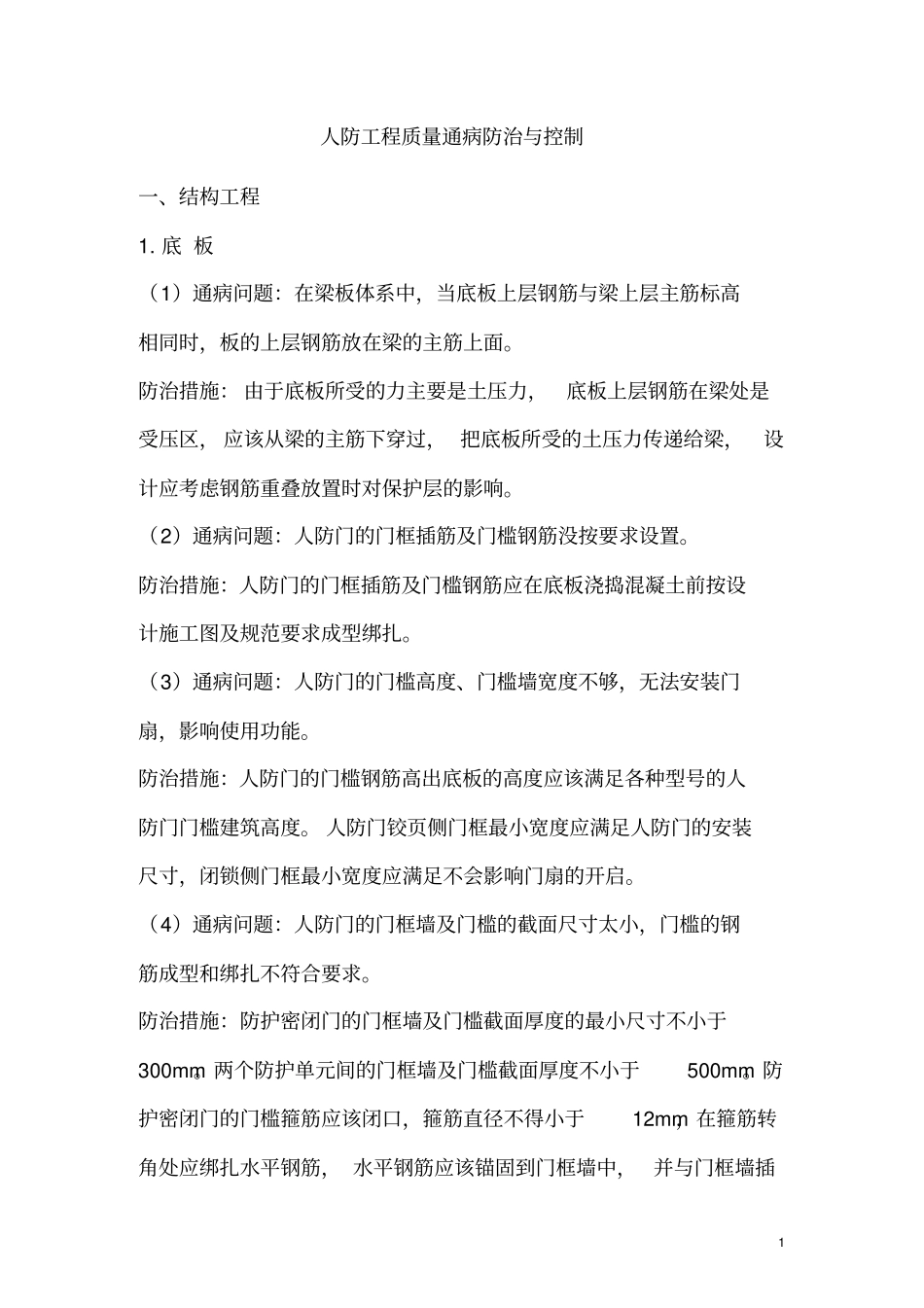

1人防工程质量通病防治与控制一、结构工程1.底板（1）通病问题：在梁板体系中，当底板上层钢筋与梁上层主筋标高相同时，板的上层钢筋放在梁的主筋上面。防治措施：由于底板所受的力主要是土压力，底板上层钢筋在梁处是受压区，应该从梁的主筋下穿过，把底板所受的土压力传递给梁，设计应考虑钢筋重叠放置时对保护层的影响。（2）通病问题：人防门的门框插筋及门槛钢筋没按要求设置。防治措施：人防门的门框插筋及门槛钢筋应在底板浇捣混凝土前按设计施工图及规范要求成型绑扎。（3）通病问题：人防门的门槛高度、门槛墙宽度不够，无法安装门扇，影响使用功能。防治措施：人防门的门槛钢筋高出底板的高度应该满足各种型号的人防门门槛建筑高度。人防门铰页侧门框最小宽度应满足人防门的安装尺寸，闭锁侧门框最小宽度应满足不会影响门扇的开启。（4）通病问题：人防门的门框墙及门槛的截面尺寸太小，门槛的钢筋成型和绑扎不符合要求。防治措施：防护密闭门的门框墙及门槛截面厚度的最小尺寸不小于300mm。两个防护单元间的门框墙及门槛截面厚度不小于500mm。防护密闭门的门槛箍筋应该闭口，箍筋直径不得小于12mm，在箍筋转角处应绑扎水平钢筋，水平钢筋应该锚固到门框墙中，并与门框墙插2筋绑扎牢。密闭门的门框墙及门槛截面厚度由设计定。悬板活门、胶管活门的门槛箍筋应该闭口，箍筋应拉住底板的下层钢筋。（5）通病问题：活置式人防门门槛下没有设置钢筋。防治措施：活置式门槛人防门的门框角钢应在底板浇筑混凝土前安装到位，门框角钢的安装标高应该与建筑标高平。当地坪装修面层大于60mm时，门框角钢下部角钢内应按防护密闭门门槛的要求配筋；当地坪装修面层不大于60mm时，门框角钢下部角钢的间距为150mm、φ32的孔中穿钢筋锚固到底板中。2.墙板（1）通病问题：直接受侧向冲击波的人防门没有考虑抗侧向冲击波措施。防治措施：若防护密闭门侧向受冲击波时，防护密闭门应嵌人墙体l00mm，或者在门的受冲击波一侧做一根突出墙面l00mm、宽度为200mm的柱子；当层高较高时，防护密闭门上部应做一根突出墙面l00mm、高为200mm的梁，与柱子组成门套。柱子与梁的箍筋锚固长度为墙板的厚度。悬板活门、胶管活门应嵌入墙内，嵌入墙体的深度由设计定。（2）通病问题：人防门门洞转角处，没有绑扎斜向钢筋。防治措施：人防门门洞下角的内外侧，应配置两根直径16mm的螺纹斜向钢筋，其长度不应小于1000mm。当墙体厚度大于400㎜时，应配置三根直径16mm的螺纹斜向钢筋，其长度不应小于1000mm。（3）通病问题：临空墙的钢筋没有按图成型和绑扎，内外侧钢筋颠3倒或者临空墙在底板中的锚固长度不够。防治措施：临空墙是指人防工程中一侧受核冲击波直接作用，另一侧为人防内侧且临空的墙体。临空墙应该按照施工图配筋。现场应重点检查临空墙的外侧与内侧钢筋的规格。这里的外侧和内侧是相对临空墙而言，外侧是指防护区外，内侧是指防护区内。外侧钢筋应伸到板底后再向防护区内锚固，水平锚固段长度应满足35d+墙厚。若底板较厚(≥1米)，临空墙钢筋可以锚固到板底。相邻的两个防护单元之间隔墙的垂直钢筋应考虑双向锚固。由于临空墙在底板中的锚固筋较长，水平锚固段必须与底板下层钢筋绑扎牢固。（4）通病问题：外墙插筋没有按照要求锚固和留置搭接位置。防治措施：外墙外侧钢筋应该伸到底板底再水平锚固与底板钢筋搭接，搭接位置一般在反弯点处，近似取L。/4+Ld；内侧钢筋伸到底板底后向外墙方向锚固。外墙钢筋伸出底板的高度应满足h。/4+Ld，且左右、内外错开搭接位置。（5）通病问题：临战封堵的预埋件规格太小或预埋的位置错误。战时加固的预埋件设置的标高和轴线错误，与钢筋没有连接牢固。防治措施：临战封堵预埋件可使用角钢或钢板，角钢和钢板后面都应该用钢筋锚固到混凝土中。当临战封堵部位有下槛时，可使用角钢作为预埋件。角钢应与结构面平，其长度同门洞宽。角钢宜采用∠80×80×8mm或∠100×100×l0mm。角钢应预埋在非防护区一侧，钢板可使用在各种不同的结构形式中，宽度应满足封堵构件的焊接要求，长度等于门洞的宽度，厚度不得小于l0mm。两侧墙体的预埋件应与4上槛和下槛的预埋件互相焊...
