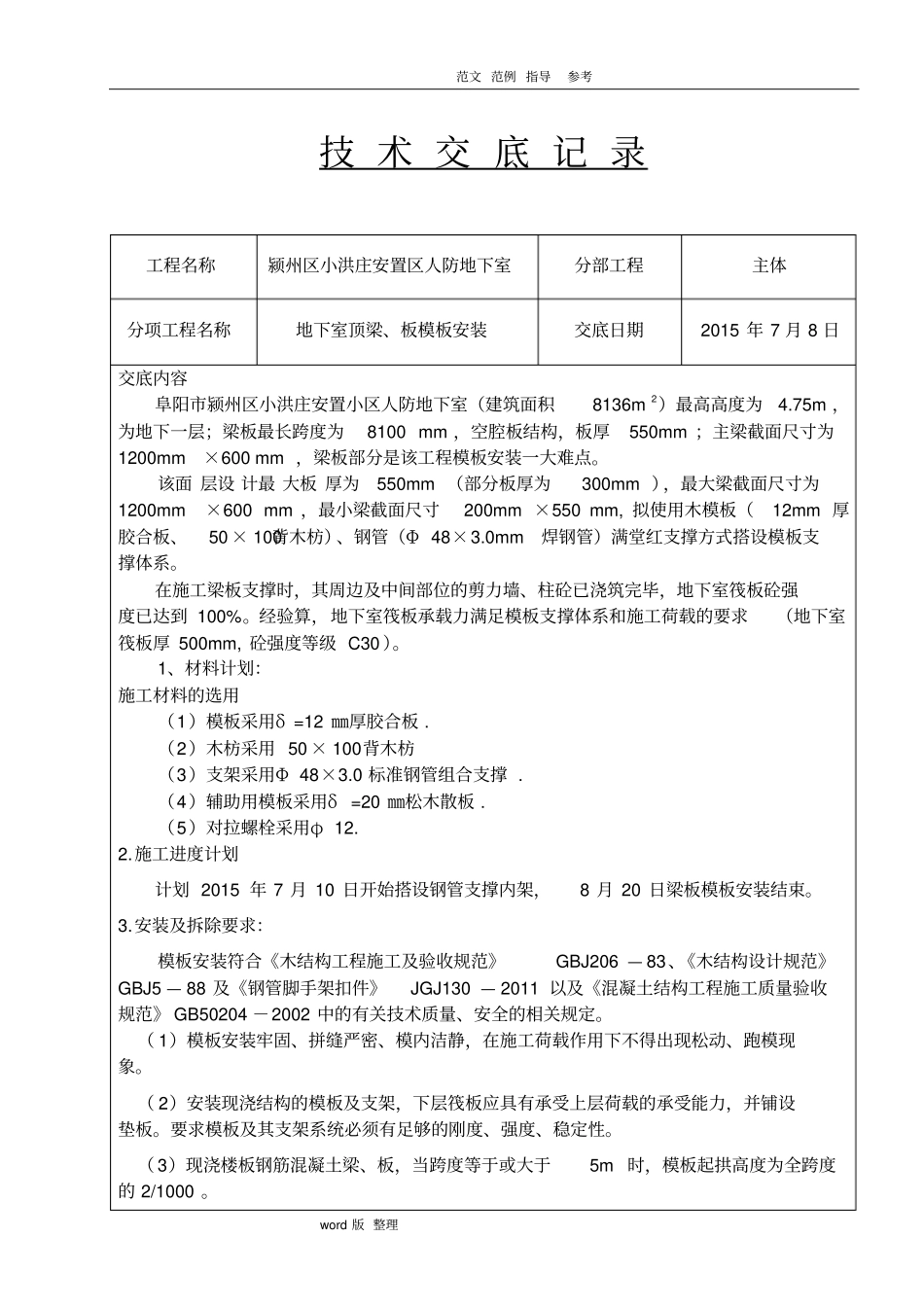

范文范例指导参考word版整理技术交底记录工程名称颍州区小洪庄安置区人防地下室分部工程主体分项工程名称地下室顶梁、板模板安装交底日期2015年7月8日交底内容阜阳市颍州区小洪庄安置小区人防地下室（建筑面积8136m2）最高高度为4.75m，为地下一层；梁板最长跨度为8100mm，空腔板结构，板厚550mm；主梁截面尺寸为1200mm×600mm，梁板部分是该工程模板安装一大难点。该面层设计最大板厚为550mm（部分板厚为300mm），最大梁截面尺寸为1200mm×600mm，最小梁截面尺寸200mm×550mm,拟使用木模板（12mm厚胶合板、50×100背木枋）、钢管（Φ48×3.0mm焊钢管）满堂红支撑方式搭设模板支撑体系。在施工梁板支撑时，其周边及中间部位的剪力墙、柱砼已浇筑完毕，地下室筏板砼强度已达到100%。经验算，地下室筏板承载力满足模板支撑体系和施工荷载的要求（地下室筏板厚500mm,砼强度等级C30）。1、材料计划：施工材料的选用（1）模板采用δ=12㎜厚胶合板.（2）木枋采用50×100背木枋（3）支架采用Φ48×3.0标准钢管组合支撑.（4）辅助用模板采用δ=20㎜松木散板.（5）对拉螺栓采用φ12.2.施工进度计划计划2015年7月10日开始搭设钢管支撑内架，8月20日梁板模板安装结束。3.安装及拆除要求：模板安装符合《木结构工程施工及验收规范》GBJ206—83、《木结构设计规范》GBJ5—88及《钢管脚手架扣件》JGJ130—2011以及《混凝土结构工程施工质量验收规范》GB50204－2002中的有关技术质量、安全的相关规定。（1）模板安装牢固、拼缝严密、模内洁静，在施工荷载作用下不得出现松动、跑模现象。（2）安装现浇结构的模板及支架，下层筏板应具有承受上层荷载的承受能力，并铺设垫板。要求模板及其支架系统必须有足够的刚度、强度、稳定性。（3）现浇楼板钢筋混凝土梁、板，当跨度等于或大于5m时，模板起拱高度为全跨度的2/1000。范文范例指导参考word版整理（4）拆模在混凝土强度能保证其表面积棱角不因拆模而受损坏后，予以拆除。拆模时不应对楼层形成冲击荷载。拆除的模板和支架宜分散堆放及时清运，按合理顺序进行拆除，一般按后支的先拆，先支的后拆，先拆除非承重部分，后拆除承重部分。拆模时不得强力震动或硬撬硬砸，不得大面积同时撬落或拉倒，对重要承重部位应拆除侧模检查混凝土无质量事故问题后方可继续拆除承重模板。4、模板设计的要点：1.实用性：为保证混凝土结构的质量，具体要求是：（1）保证工程结构和构件各部分形状尺寸和相互位置的正确；（2）模板接缝严密，不因严重漏浆引起麻面；（3）构造简单，装拆方便，并便于钢筋的绑扎与安装，符合混凝土的浇筑及养护等工艺要求。2.安全性：具有足够的刚度、强度和稳定性，能可靠地承受新浇混凝土的重量和侧压力，以及在施工过程中所产生的荷载作用下不变形、不破坏、不倒坍。3.经济性：针对工程结构的具体情况，因地制宜，就地取材，在确保工期、质量的前提下，尽量减少一次性投入，增加模板周转，减少支拆用工，实现文明施工。5、主要模板体系设计：本工程高支模板体系的施工设计与搭设须按以下要求进行.（一）高支模板体系的施工设计。1、钢管支撑工艺流程检查钢管、扣件质量钢管分类选取立杆、支撑整理地面基础放线定梁位设水平杆立杆固定校正加剪刀撑杆定梁底标高复测检查加固。2、钢管立杆立于地下室筏板结构之上，其搭设方式均为:立杆沿梁跨度方向间距为0.8m，梁两侧立杆间距0.80m，（梁底部加设二根立杆，端部用顶丝顶紧梁底模板）板底承重立杆横向间距0.7m；立杆步距为1.5m。承重架支撑形式为梁底支撑小楞平行梁截面方向，立杆承重连接方式为可调托座,立杆上端伸出至模板支撑点长度＜0.20m,梁底模板下的木枋横向间距为0.25m，板模板下的木枋间距0.20m；托梁采用双木枋。3、纵横向水平杆设置：纵向水平杆应水平设置，其长度不应小于2跨，两根水平杆的对接接头必须采用对接扣件连接。该扣件距立柱轴心线不宜大于跨度的1/3，同一步中，内外两根纵向水平杆的对接头应尽量错开一跨，上下两根相邻的纵向水平杆的对接头也应尽量错开一跨，错开的水平距离不应小于500㎜，凡与立柱相交处均必须用直角扣件与立杆固定，且脚手架外侧每两度大横杆之...
