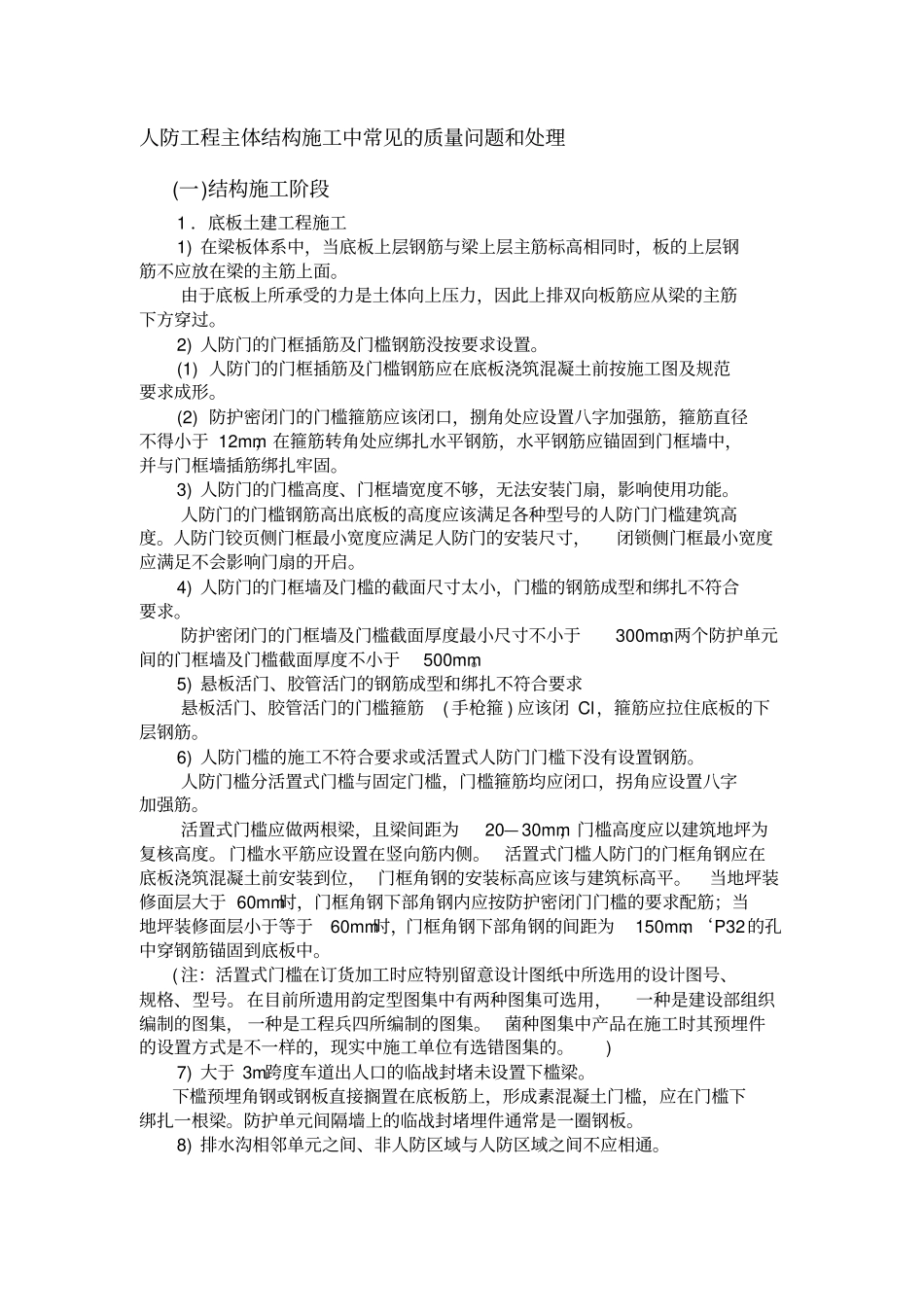

人防工程主体结构施工中常见的质量问题和处理(一)结构施工阶段1．底板土建工程施工1)在梁板体系中，当底板上层钢筋与梁上层主筋标高相同时，板的上层钢筋不应放在梁的主筋上面。由于底板上所承受的力是土体向上压力，因此上排双向板筋应从梁的主筋下方穿过。2)人防门的门框插筋及门槛钢筋没按要求设置。(1)人防门的门框插筋及门槛钢筋应在底板浇筑混凝土前按施工图及规范要求成形。(2)防护密闭门的门槛箍筋应该闭口，捌角处应设置八字加强筋，箍筋直径不得小于12mm，在箍筋转角处应绑扎水平钢筋，水平钢筋应锚固到门框墙中，并与门框墙插筋绑扎牢固。3)人防门的门槛高度、门框墙宽度不够，无法安装门扇，影响使用功能。人防门的门槛钢筋高出底板的高度应该满足各种型号的人防门门槛建筑高度。人防门铰页侧门框最小宽度应满足人防门的安装尺寸，闭锁侧门框最小宽度应满足不会影响门扇的开启。4)人防门的门框墙及门槛的截面尺寸太小，门槛的钢筋成型和绑扎不符合要求。防护密闭门的门框墙及门槛截面厚度最小尺寸不小于300mm。两个防护单元间的门框墙及门槛截面厚度不小于500mm。5)悬板活门、胶管活门的钢筋成型和绑扎不符合要求悬板活门、胶管活门的门槛箍筋(手枪箍)应该闭Cl，箍筋应拉住底板的下层钢筋。6)人防门槛的施工不符合要求或活置式人防门门槛下没有设置钢筋。人防门槛分活置式门槛与固定门槛，门槛箍筋均应闭口，拐角应设置八字加强筋。活置式门槛应做两根梁，且梁间距为20—30mm，门槛高度应以建筑地坪为复核高度。门槛水平筋应设置在竖向筋内侧。活置式门槛人防门的门框角钢应在底板浇筑混凝土前安装到位，门框角钢的安装标高应该与建筑标高平。当地坪装修面层大于60mm时，门框角钢下部角钢内应按防护密闭门门槛的要求配筋；当地坪装修面层小于等于60mm时，门框角钢下部角钢的间距为150mm、‘P32的孔中穿钢筋锚固到底板中。(注：活置式门槛在订货加工时应特别留意设计图纸中所选用的设计图号、规格、型号。在目前所遗用韵定型图集中有两种图集可选用，一种是建设部组织编制的图集，一种是工程兵四所编制的图集。菌种图集中产品在施工时其预埋件的设置方式是不一样的，现实中施工单位有选错图集的。)7)大于3m跨度车道出人口的临战封堵未设置下槛梁。下槛预埋角钢或钢板直接搁置在底板筋上，形成素混凝土门槛，应在门槛下绑扎一根梁。防护单元间隔墙上的临战封堵埋件通常是一圈钢板。8)排水沟相邻单元之间、非人防区域与人防区域之间不应相通。在底板结构施工时，凡穿越相邻单元之间、非人防区域与人防区域之间的管道都应按规范要求做好防护密闭处理，是人防工程施工及验收的基本要求和质量控制的关键重点内容。穿越防护密闭区域的排水沟将直接破坏工程的防护密闭，应采用预埋热镀锌钢管并按规范要求进行有效的防护密闭处理。2．墙板土建工程施工1)直接受侧向冲击波的人防门、悬板活门、胶管活门没有嵌入墙体，无法承受对侧向冲击波破坏作用的防护。当防护密闭门、悬板{绷：腰簪滔朝等直接受侧向冲击波荷载时，其门框应嵌入墙体(一般为100mm)，嵌入墙体的深度应与施工图仔细核对后施工。或在其侧向设置一根突出墙面lOOmm、宽度200mm的抗冲击波柱子。当防护密闭门在竖井边且其正上方无遮挡物时，也应设置一根抗冲击波荷载的梁挑出墙面。柱子与梁的箍筋锚固长度为墙板的厚度。2)人防门门洞转角处没有绑扎斜向钢筋。人防门门洞四角的内外侧，应配置两根直径16mm的螺纹斜向钢筋，其长度不应小于1000mm。防护密闭门、悬板活门、胶管活门的门框墙箍筋要闭口，且放在竖向或水平钢筋的夕卜掣，直径不得小于12mm。．3)临空墙明钢筋没有按图成型和绑扎内外侧钢筋颠倒。临空墙是指人防工程中一侧受冲击波直接作用，另一侧为人防内侧且临空的墙体。战时单向受水平冲击荷载的特殊墙体，其配筋有其特殊性，且内外侧竖向筋规格往往不同，弯锚方向及长度均与普通内墙不同，现场应重点检查临空墙的外侧和内侧钢筋的规格(这里的外侧和内侧是相对临空墙而言，外侧是指防护区外，内侧是指防护区内。临空墙、密闭墙、单元之间防护隔墙一般应在结构图中标明)4)临空墙在底板中的锚固长度不够。外侧...
