激光多普勒粒子分析PDA课件VIP免费

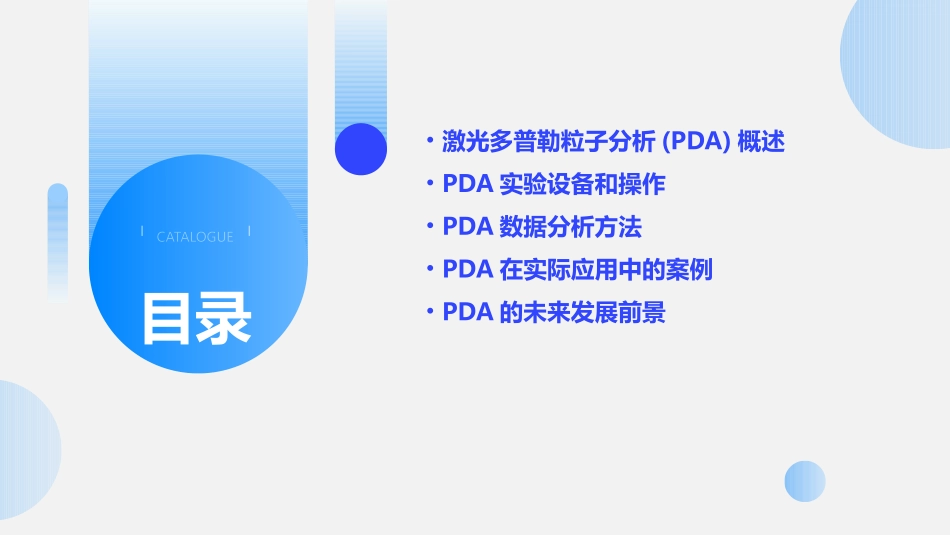

激光多普勒粒子分析(PDA)课件CATALOGUE目录•激光多普勒粒子分析(PDA)概述•PDA实验设备和操作•PDA数据分析方法•PDA在实际应用中的案例•PDA的未来发展前景激光多普勒粒子分析(PDA)概述01激光多普勒粒子分析（PDA）是一种基于激光多普勒效应的非接触式粒子测量技术。通过激光照射粒子，测量粒子散射光的多普勒频移来推算粒子的速度、大小和浓度等信息。PDA的定义和原理原理定义燃烧诊断在燃烧过程中，PDA可用于测量燃料粒子、烟黑粒子等的速度和尺寸分布，揭示燃烧过程的物理和化学机制。粉尘污染监测PDA可用于大气环境、工业排放等粉尘颗粒的测量，为环境保护和职业病防治提供依据。流体力学研究PDA可用于测量流场中粒子的速度、大小和浓度分布，进而研究流体的动力学特性和湍流结构。PDA的应用领域优点•非接触式测量，对流场无干扰。•具有高的空间和时间分辨率。PDA的优点和局限性•能够同时测量粒子的速度、大小和浓度等多个参数。PDA的优点和局限性•对粒子的光学特性有一定要求，某些特殊材质的粒子可能不适用。局限性•在高浓度粒子场中，粒子间的相互干扰可能导致测量误差。•设备成本较高，操作和维护相对复杂。01020304PDA的优点和局限性PDA实验设备和操作02产生激光光束，用于照射粒子样品。激光器包括透镜、反射镜等，用于控制和调节激光光束的传输和聚焦。光学系统接收散射光信号，并将其转化为电信号进行处理和分析。探测器对探测器输出的电信号进行放大、滤波、数字化等处理，得到粒子的速度、大小等参数。数据采集与处理系统PDA实验设备介绍样品制备根据实验需求，选择合适的粒子样品，并进行必要的预处理，如稀释、过滤等，以获得适当的粒子浓度和大小分布。操作步骤首先开启激光器和探测器，对光学系统进行校准和调整，然后将制备好的粒子样品引入实验装置，启动数据采集与处理系统，记录和分析实验数据。样品制备和操作步骤通过探测器接收散射光信号，并将其转化为电信号，然后经过放大、滤波等处理，得到原始的粒子速度、大小等信息。数据获取对原始数据进行数字化处理，利用计算机算法进行数据分析，包括粒子速度分布、大小分布、浓度等参数的计算和统计，以得到更加准确和可靠的实验结果。同时，还可以通过图像处理技术，对粒子形态、形状等特征进行分析和研究。数据处理实验数据获取和处理PDA数据分析方法03粒径计算通过测量粒子在激光束中的散射光强度，可以推断出粒子的粒径大小。根据米氏散射理论，散射光强度与粒子粒径的六次方成正比，因此可以通过对比散射光强度与标准粒子的散射光强度，计算出待测粒子的粒径大小。速度分布计算通过测量粒子通过激光束的时间差，可以计算出粒子的速度。在PDA系统中，通常采用多普勒频移技术来测量速度。当粒子通过激光束时，散射光的频率会发生多普勒频移，频移的大小与粒子速度成正比。通过测量频移的大小，可以计算出粒子的速度，并进一步得到速度分布。粒径和速度分布的计算PDA系统可以通过测量散射光的强度来推断出粒子的浓度。散射光的强度与粒子的数量浓度成正比，因此可以通过对比散射光强度与标准粒子的散射光强度，计算出待测粒子的浓度。粒子浓度测量通过测量粒子的粒径和密度，可以计算出粒子的质量。PDA系统通常配备有密度计，可以直接测量粒子的密度。结合粒径的测量结果，可以进一步计算出粒子的质量。粒子质量测量粒子浓度和质量的测量VSPDA系统通常配备有专业的数据分析软件，可以对测量结果进行可视化处理。通过绘制粒径分布图、速度分布图、浓度随时间变化图等图表，可以直观地展示测量结果，并方便后续的数据分析。数据解析通过对可视化后的数据进行进一步处理和分析，可以得到更加详细的信息。例如，可以通过对粒径分布图进行拟合，得到粒径的平均值、标准差等统计参数；通过对速度分布图进行分析，可以得到粒子的运动状态、流动特性等信息。这些数据可以为后续的研究和应用提供有力的支持。数据可视化数据可视化和解析PDA在实际应用中的案例04123PDA技术可以用于测量空气中的微粒物浓度和粒径分布，帮助环保部门实时了解空气质量情况，并制定相应措施。空气质量监测通过PDA技术可以对工厂、...
