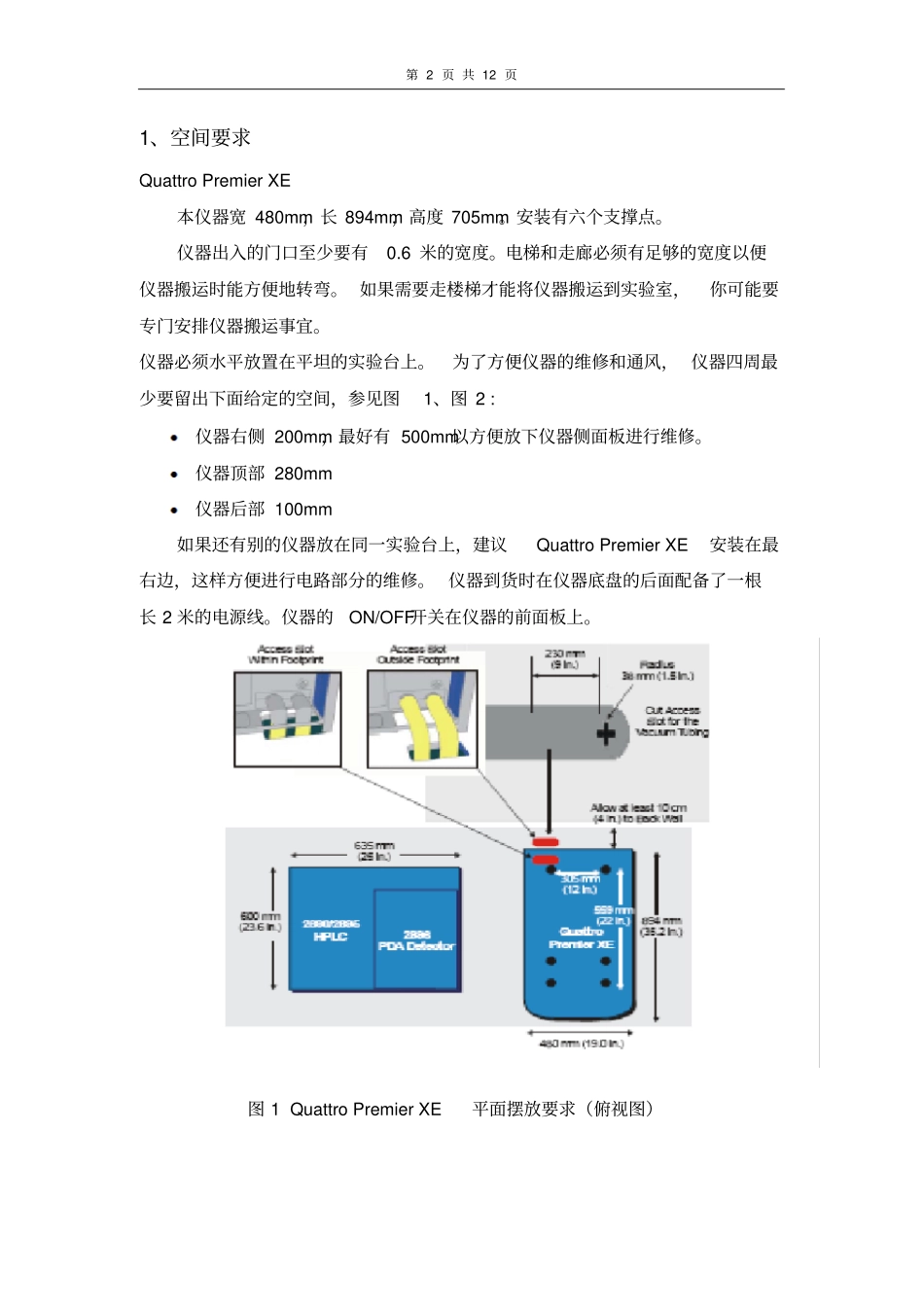

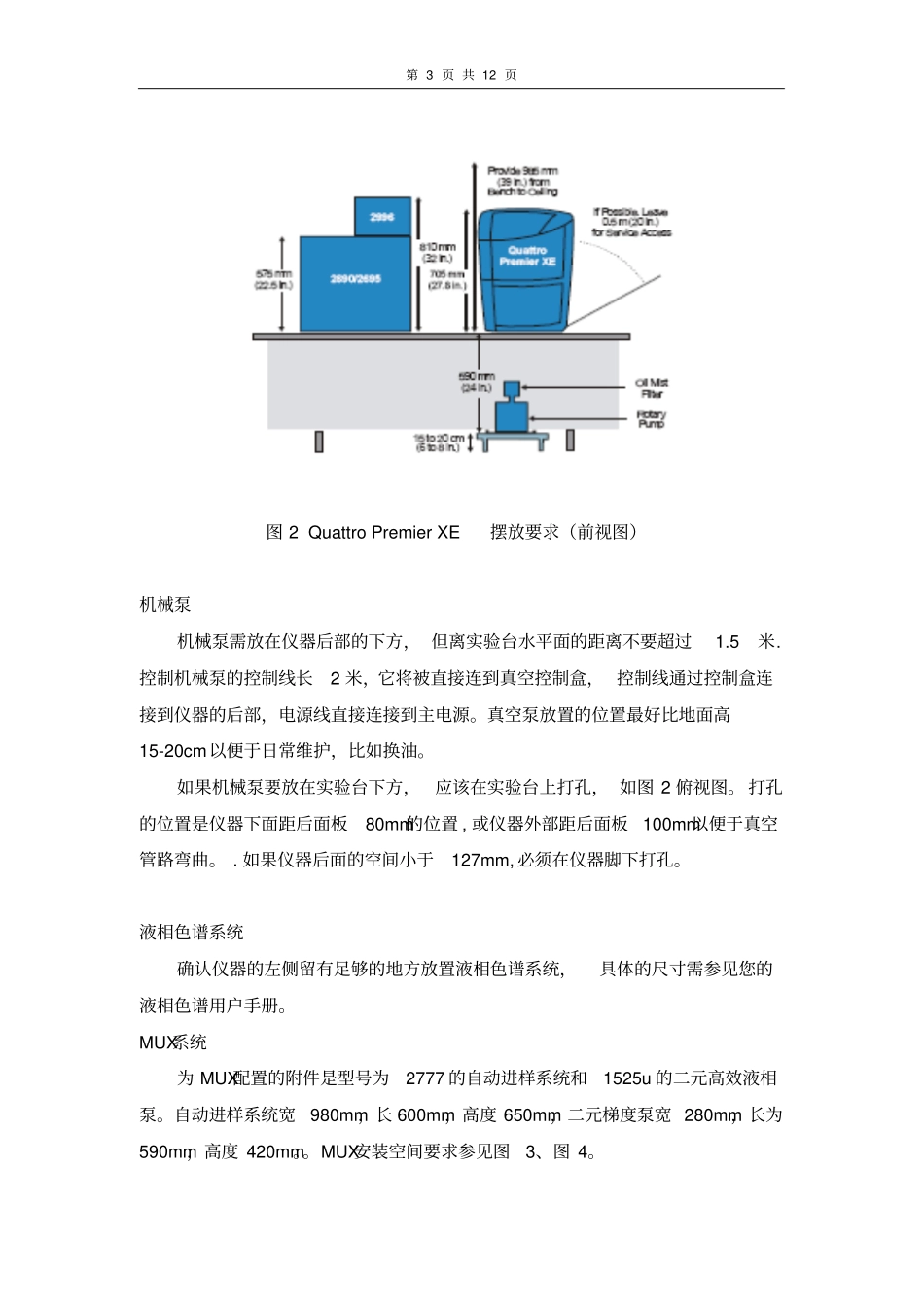

第1页共12页MicromassQuattroPremierXETM仪器现场安装条件要求第2页共12页1、空间要求QuattroPremierXE本仪器宽480mm，长894mm，高度705mm。安装有六个支撑点。仪器出入的门口至少要有0.6米的宽度。电梯和走廊必须有足够的宽度以便仪器搬运时能方便地转弯。如果需要走楼梯才能将仪器搬运到实验室，你可能要专门安排仪器搬运事宜。仪器必须水平放置在平坦的实验台上。为了方便仪器的维修和通风，仪器四周最少要留出下面给定的空间，参见图1、图2:仪器右侧200mm，最好有500mm以方便放下仪器侧面板进行维修。仪器顶部280mm仪器后部100mm如果还有别的仪器放在同一实验台上，建议QuattroPremierXE安装在最右边，这样方便进行电路部分的维修。仪器到货时在仪器底盘的后面配备了一根长2米的电源线。仪器的ON/OFF开关在仪器的前面板上。图1QuattroPremierXE平面摆放要求（俯视图）第3页共12页图2QuattroPremierXE摆放要求（前视图）机械泵机械泵需放在仪器后部的下方，但离实验台水平面的距离不要超过1.5米.控制机械泵的控制线长2米，它将被直接连到真空控制盒，控制线通过控制盒连接到仪器的后部，电源线直接连接到主电源。真空泵放置的位置最好比地面高15-20cm以便于日常维护，比如换油。如果机械泵要放在实验台下方，应该在实验台上打孔，如图2俯视图。打孔的位置是仪器下面距后面板80mm的位置,或仪器外部距后面板100mm以便于真空管路弯曲。.如果仪器后面的空间小于127mm,必须在仪器脚下打孔。液相色谱系统确认仪器的左侧留有足够的地方放置液相色谱系统，具体的尺寸需参见您的液相色谱用户手册。MUX系统为MUX配置的附件是型号为2777的自动进样系统和1525u的二元高效液相泵。自动进样系统宽980mm，长600mm，高度650mm，二元梯度泵宽280mm，长为590mm，高度420mm。。MUX安装空间要求参见图3、图4。第4页共12页图3MUX系统安装空间摆放要求（俯视图）图4MUX系统安装空间摆放要求（前视图）数据处理系统电脑主机需安放在离质谱5米以内的地方以方便控制电缆的连接。电脑所带的电源线大约长2米。数据系统尺寸参见图5。第5页共12页图5数据系统尺寸二、重量工作台必须能够承受系统的总重量仪器150kg(331lb)数据系统(电脑，打印机)50kg(110lb)总重量200kg(441lb)注：另计HPLC系统大约50-60kg.LC-MSMS系统总重量=250-260kg.三、电源必须有两个带接地线的电源插座，一个用于QuattroPremierXE，另一个用于真空泵，插座与仪器之间的距离不超过2m。电源的要求如下表1。正常工作电压电压最大变化范围保险丝功率QuattroPremierXE200-240v,50-60Hz180-264v13-16A2.0kw（最大）1.0kw（典型）标准真空泵（E2M28）200-240v,50Hz或200-230v,60Hz180-264v180-255v13-16A13-16A750w或900w优化真空泵（EDS35i）200-230v,50/60Hz180-255v13-16A520w表1电源要求第6页共12页美国L6-15,15A欧洲CEE7标准英国13A图6电源插头随仪器到货的是英国标准的电源线(图6)，请您提前准备好相应的多功能插座，您最好选用正规厂商生产的接线板(16A以上)，否则可能会造成不必要的麻烦。机械泵在瞬间的电流可能达到32安培，因此机械泵最好配备延迟保险丝。另外，机械泵长期连续工作，所以在电源上要保证供电不能随意断电。推荐使用漏电保护器，进一步保护仪器的安全。如果使用变压器，漏电保护器必须接在变压器的输出端。如果您实验室的电网不稳定，最好能够准备好相应功率的，有失电保护的净化稳压电源，以保证稳定，正常地供电。四、环境要求仪器应安装在具有空调，防尘的永久实验室内，室内的湿度变化范围20%-80%。温度操作温度为15-28℃，最优使用温度19-22℃，1.5小时内温度变化不大于2℃。振动仪器不能安装在有强大振动的重型机器边，如压缩机等，这些机器可能产生地板的震动。第7页共12页磁场仪器不要放置在附近有强磁场的地方，例如NMR系统及磁质谱。无线电波为了得到最优的使用性能，仪器不能在场强大于1v/m的无线电场中安装。五、气体和减压阀氮气系统要求使用干燥、无油纯度大于95%的氮气，减压后压力要达到90–100psi（6–7bar)。气体与质谱的连接使用6mmO.D.PTFE管路(标准配置中将带5米长的管路)，气体接好后请在带压状...
