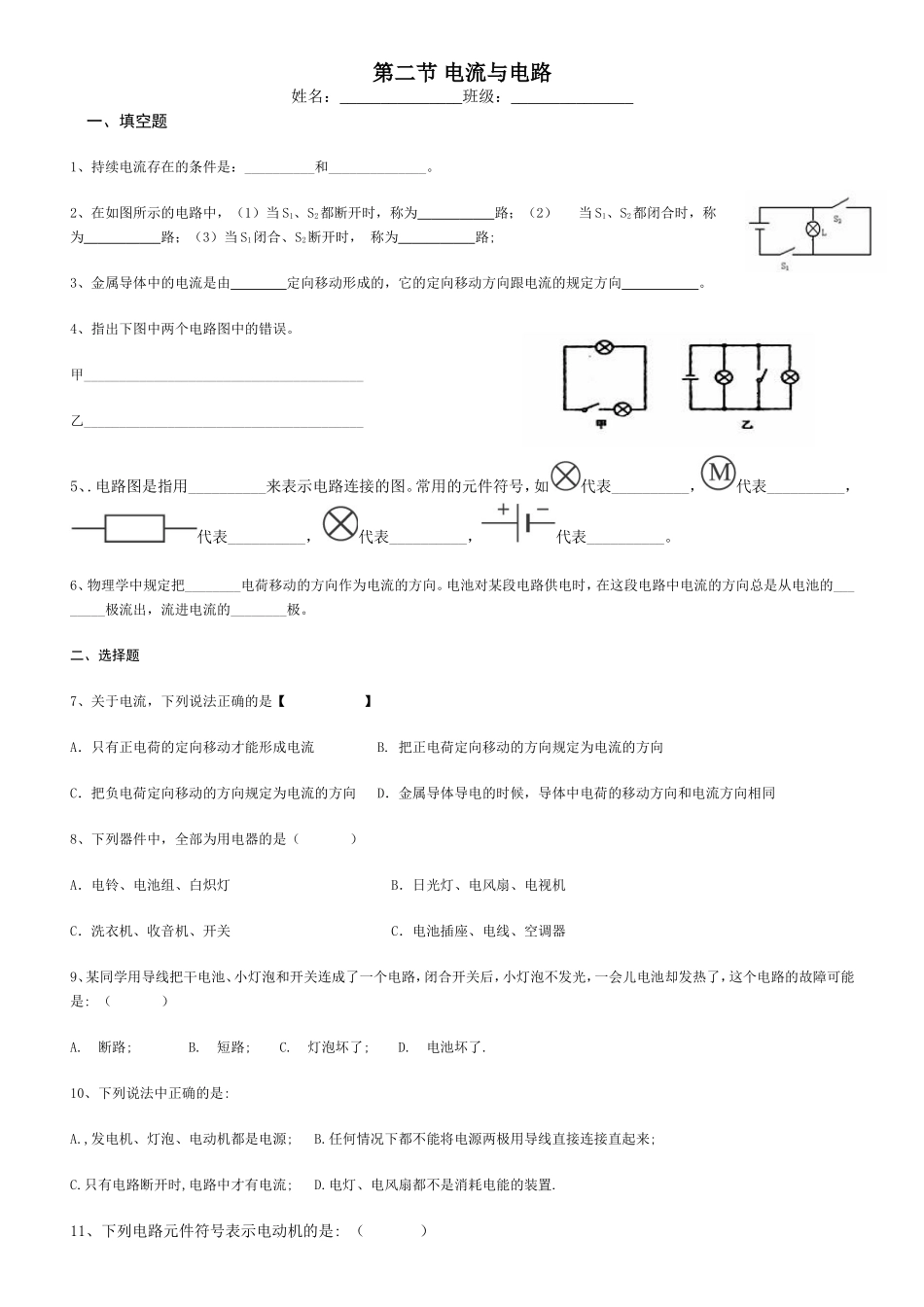

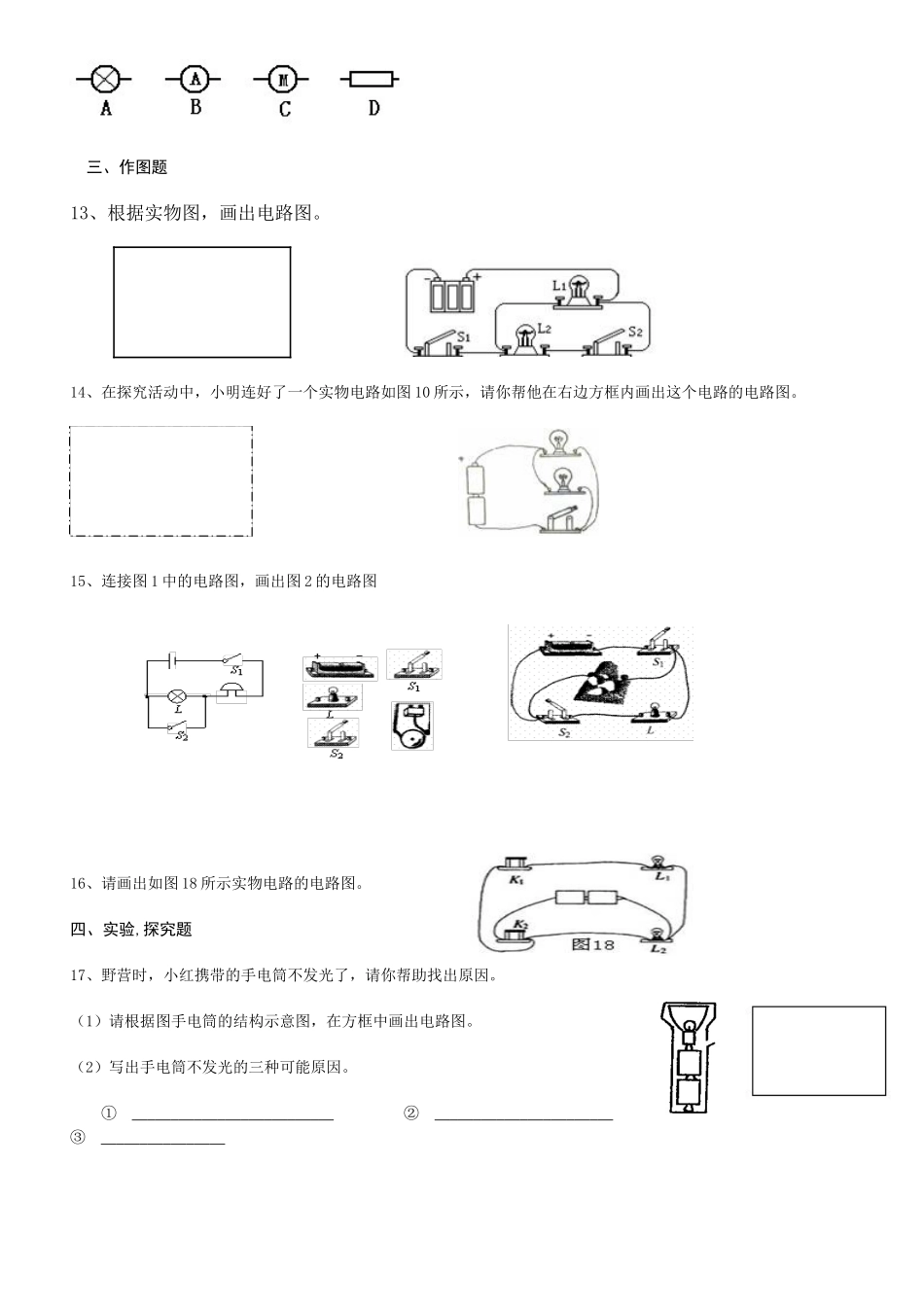

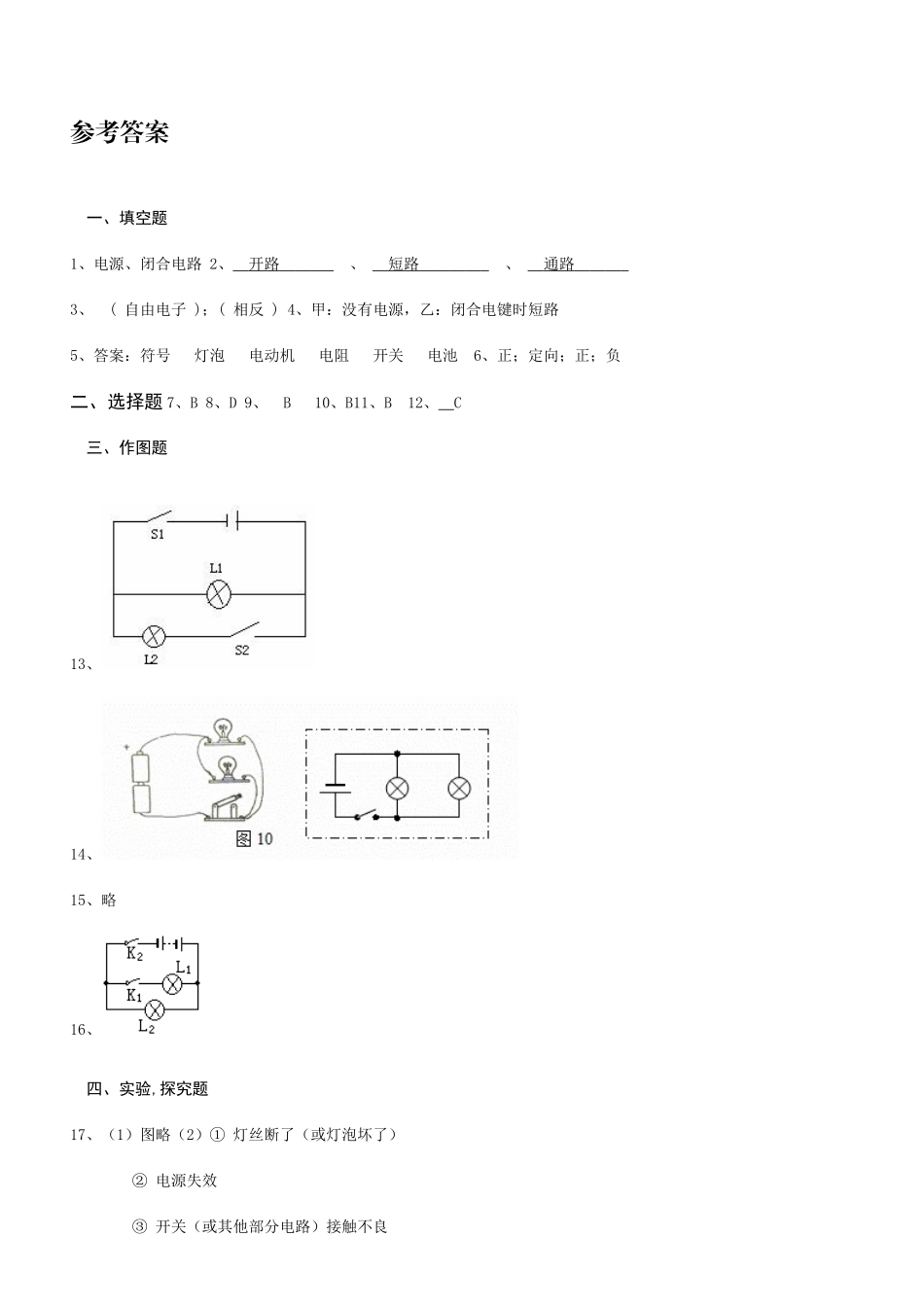

第二节电流与电路姓名:_______________班级:_______________一、填空题1、持续电流存在的条件是:__________和______________。2、在如图所示的电路中,(1)当S1、S2都断开时,称为路;(2)当S1、S2都闭合时,称为路;(3)当S1闭合、S2断开时,称为路;3、金属导体中的电流是由定向移动形成的,它的定向移动方向跟电流的规定方向。4、指出下图中两个电路图中的错误。甲________________________________________乙________________________________________5、.电路图是指用__________来表示电路连接的图。常用的元件符号,如代表__________,代表__________,代表__________,代表__________,代表__________。6、物理学中规定把________电荷移动的方向作为电流的方向。电池对某段电路供电时,在这段电路中电流的方向总是从电池的________极流出,流进电流的________极。二、选择题7、关于电流,下列说法正确的是【】A.只有正电荷的定向移动才能形成电流B.把正电荷定向移动的方向规定为电流的方向C.把负电荷定向移动的方向规定为电流的方向D.金属导体导电的时候,导体中电荷的移动方向和电流方向相同8、下列器件中,全部为用电器的是()A.电铃、电池组、白炽灯B.日光灯、电风扇、电视机C.洗衣机、收音机、开关C.电池插座、电线、空调器9、某同学用导线把干电池、小灯泡和开关连成了一个电路,闭合开关后,小灯泡不发光,一会儿电池却发热了,这个电路的故障可能是:()A.断路;B.短路;C.灯泡坏了;D.电池坏了.10、下列说法中正确的是:A.,发电机、灯泡、电动机都是电源;B.任何情况下都不能将电源两极用导线直接连接直起来;C.只有电路断开时,电路中才有电流;D.电灯、电风扇都不是消耗电能的装置.11、下列电路元件符号表示电动机的是:()三、作图题13、根据实物图,画出电路图。14、在探究活动中,小明连好了一个实物电路如图10所示,请你帮他在右边方框内画出这个电路的电路图。15、连接图1中的电路图,画出图2的电路图16、请画出如图18所示实物电路的电路图。四、实验,探究题17、野营时,小红携带的手电筒不发光了,请你帮助找出原因。(1)请根据图手电筒的结构示意图,在方框中画出电路图。(2)写出手电筒不发光的三种可能原因。①②③参考答案一、填空题1、电源、闭合电路2、开路、短路、通路3、(自由电子);(相反)4、甲:没有电源,乙:闭合电键时短路5、答案:符号灯泡电动机电阻开关电池6、正;定向;正;负二、选择题7、B8、D9、B10、B11、B12、C三、作图题13、14、15、略16、四、实验,探究题17、(1)图略(2)①灯丝断了(或灯泡坏了)②电源失效③开关(或其他部分电路)接触不良
