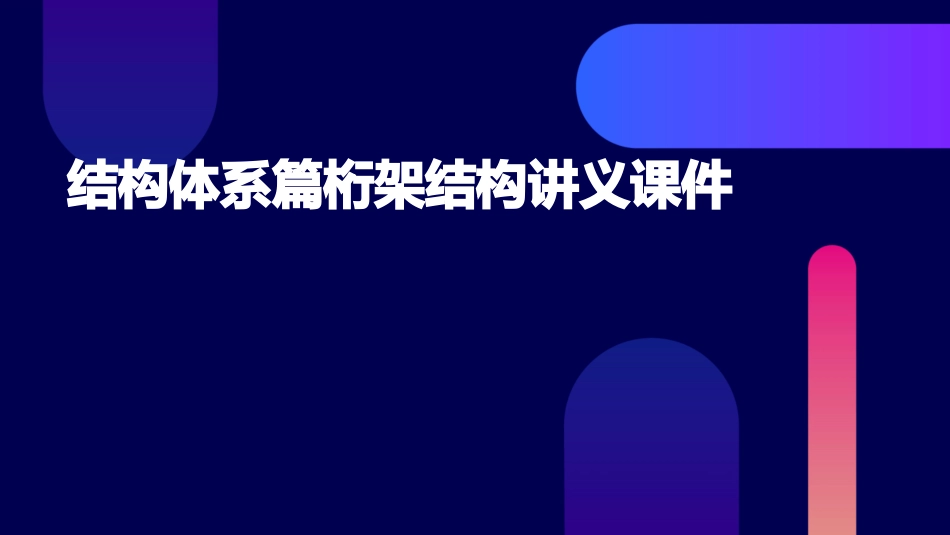

结构体系篇桁架结构讲义课件VIP免费

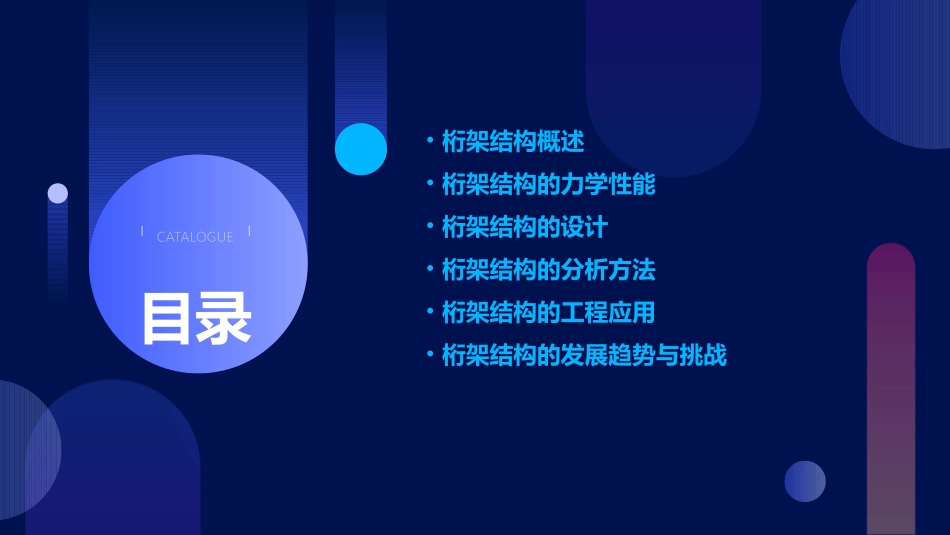

结构体系篇桁架结构讲义课件CATALOGUE目录•桁架结构概述•桁架结构的力学性能•桁架结构的设计•桁架结构的分析方法•桁架结构的工程应用•桁架结构的发展趋势与挑战01桁架结构概述桁架结构是一种由杆件通过节点连接而成，以承受并传递荷载的几何结构形式。定义根据杆件之间的连接方式，桁架结构可分为三角形、菱形、矩形等不同形式。分类定义与分类桁架结构的起源可以追溯到古代的桥梁和建筑中，如中国的赵州桥和意大利的比萨斜塔等。随着材料科学和计算机技术的发展，现代的桁架结构在建筑、桥梁、航空等领域得到了广泛的应用和推广。桁架结构的历史与发展发展起源特点空间作用：桁架结构具有空间作用，能够承受来自任意方向的荷载。刚度大：由于杆件之间通过节点连接，使得桁架结构的刚度较大，变形小。桁架结构的特点与优势•稳定性好：合理设计的桁架结构具有较好的稳定性。桁架结构的特点与优势优势适应性强：桁架结构可以根据不同的功能需求进行灵活设计，适应性强。轻质高强：相对于其他结构形式，桁架结构具有轻质高强的特点，能够减轻结构自重，节约材料。施工方便：桁架结构的施工相对方便，具有较高的施工效率。桁架结构的特点与优势02桁架结构的力学性能静力性能研究荷载作用下桁架的变形和内力，确保结构在荷载作用下的稳定性和安全性。稳定性分析分析桁架结构在各种荷载作用下的稳定性，包括整体失稳和局部失稳，以确定临界荷载和安全系数。静力与稳定性研究桁架结构的振动频率和振型，了解结构对地震动和风荷载的响应。振动特性分析地震作用下桁架结构的内力和变形，评估其对地震的抗御能力，为抗震设计提供依据。地震响应动力性能地震作用分析根据地震烈度、地震波类型和地震持续时间等因素，分析地震对桁架结构的作用和影响。抗震性能评估结合地震作用分析和结构特性，评估桁架结构的抗震性能，提出相应的抗震措施和建议。地震响应03桁架结构的设计结构体系合理强度与刚度要求稳定性要求制造与安装方便设计原则与流程01020304确保桁架结构能够合理地承受荷载，并且能够充分发挥材料的性能。确保桁架结构在承受荷载时不会发生过大的变形或破坏，满足强度和刚度要求。避免在荷载作用下发生失稳或屈曲。考虑制造和安装的可行性，尽量减少节点和构件的数量。根据荷载和跨度要求，选择合适的截面形式和尺寸。杆件选型弦杆布置腹杆布置根据结构的功能和造型要求，合理地布置弦杆的位置和数量。根据弦杆的位置和数量，合理地布置腹杆的位置和数量，以实现结构的稳定性和承载能力。030201杆件选型与布置根据杆件选型和布置，选择合适的节点类型，如焊接、螺栓连接等。节点类型根据节点类型和结构要求，设计节点的构造细节，如焊缝、螺栓孔等。节点构造根据节点构造和结构要求，确保节点连接的可靠性、稳定性和安全性。节点连接节点设计与连接04桁架结构的分析方法基于物理力学原理，利用数学表达式直接求解桁架结构的内力和变形。直接求解解析法在理论上可以获得精确解，但在实际应用中可能受到数学求解复杂性的限制。精度较高对于复杂结构和边界条件，解析法可能难以得到解析解，需要采用数值方法。局限性解析法将连续的桁架结构离散为有限个单元（如三角形、四边形等），并对每个单元进行受力分析。离散化建立每个单元的数学模型，包括节点力、单元刚度矩阵等，并考虑边界条件和载荷。数学模型通过迭代方法逐步求解各单元的位移和内力，直至达到收敛标准。迭代求解有限元法适用于各种形状和边界条件的桁架结构，具有广泛的适用性。适用性广有限元法将连续的空间划分为有限个小的网格（如立方体、四面体等），并对每个网格进行受力分析。空间离散化用近似函数表示物理量（如位移、应力等）在每个网格内的变化。物理量近似通过迭代方法逐步求解各网格的位移和内力，直至达到收敛标准。迭代求解有限差分法在处理复杂形状和边界条件的桁架结构时可能存在一定的局限性，但适用于某些特定问题。适用性局限有限差分法05桁架结构的工程应用钢桁架桥是一种常见的桥梁类型，其结构形式包括简支桥、连续桥和悬索桥等。钢桁架桥的优点包括抗风能力强、跨越能力大、结构形式灵活等...
