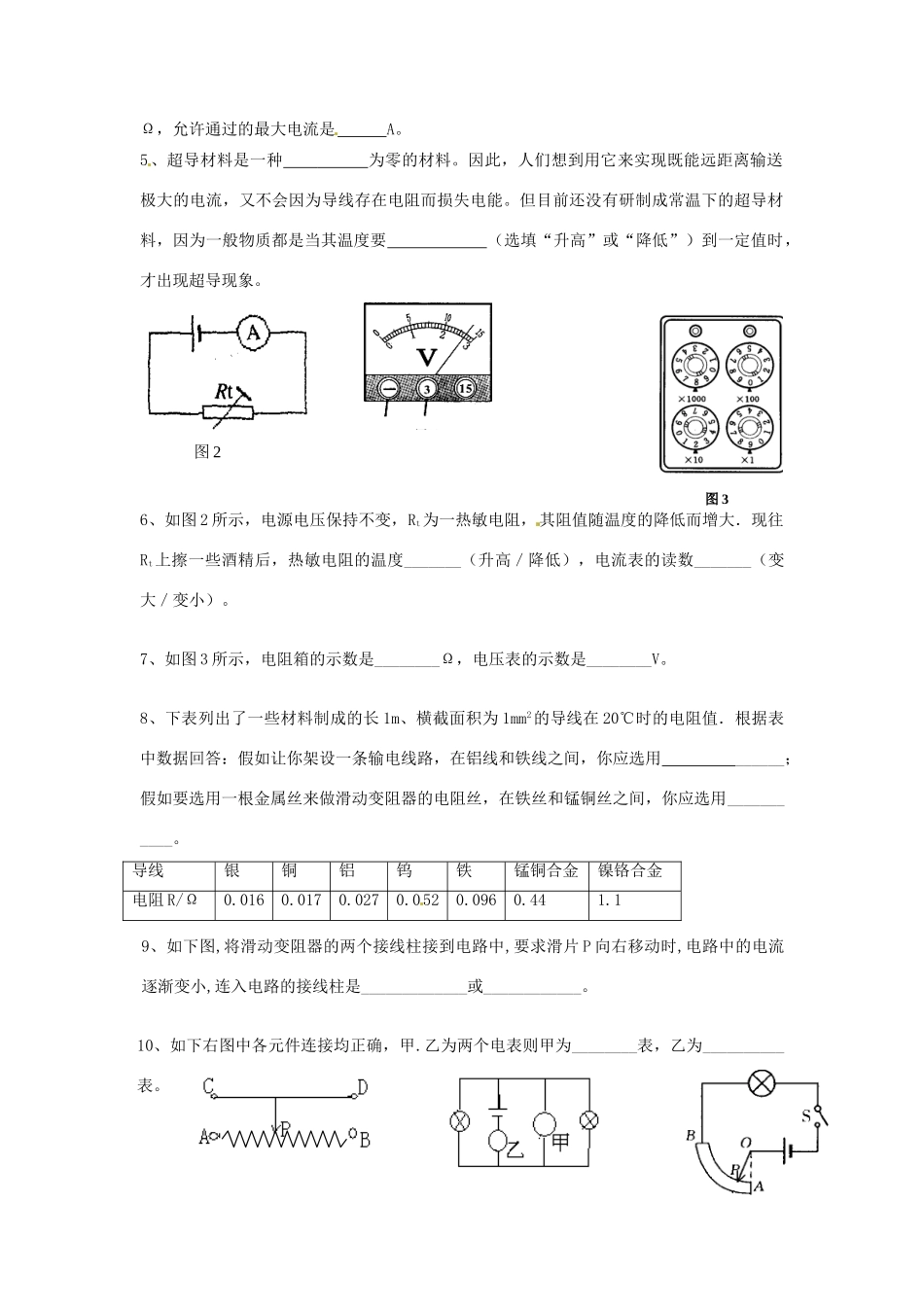

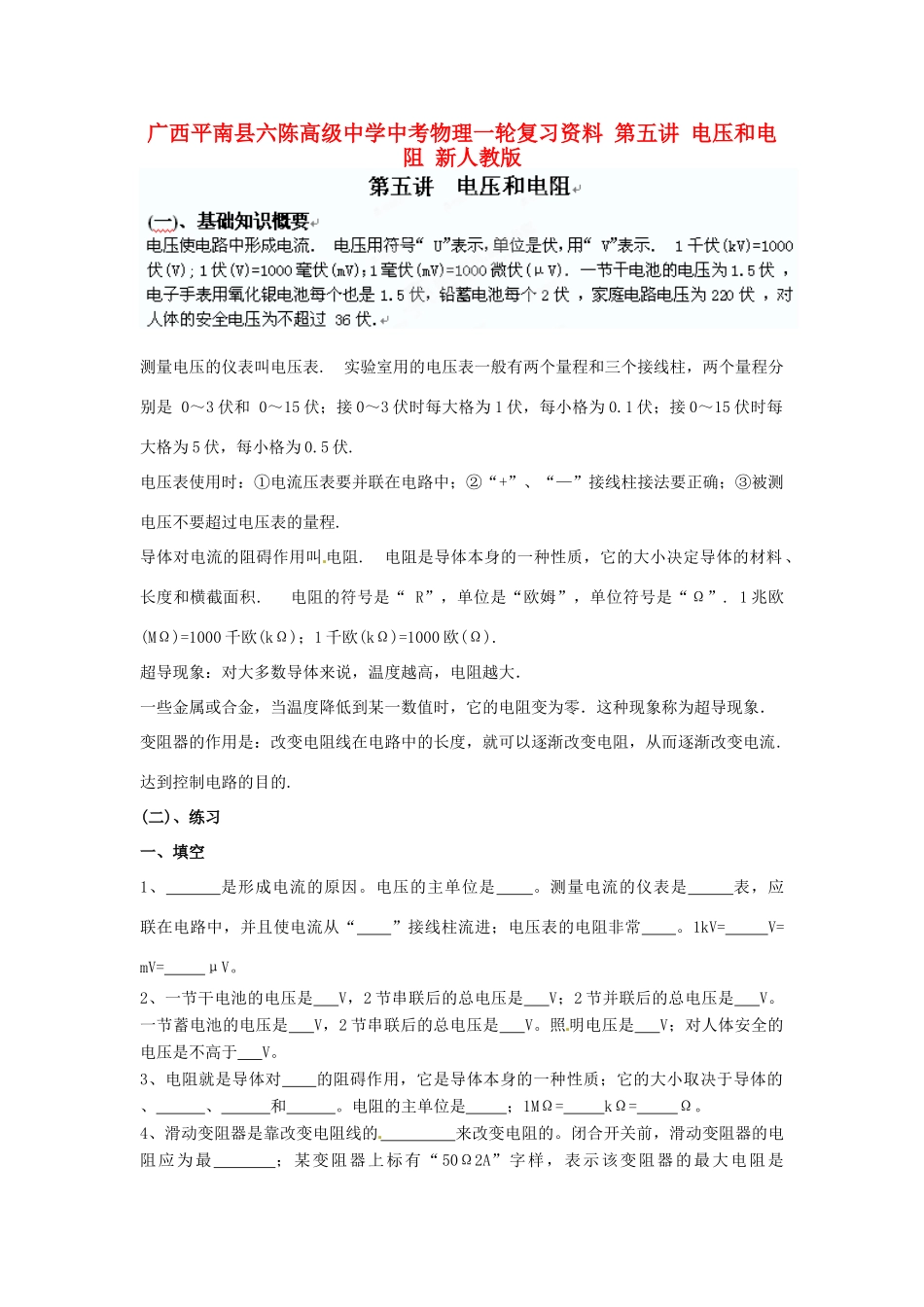

广西平南县六陈高级中学中考物理一轮复习资料第五讲电压和电阻新人教版测量电压的仪表叫电压表.实验室用的电压表一般有两个量程和三个接线柱，两个量程分别是0～3伏和0～15伏；接0～3伏时每大格为1伏，每小格为0.1伏；接0～15伏时每大格为5伏，每小格为0.5伏.电压表使用时：①电流压表要并联在电路中；②“+”、“—”接线柱接法要正确；③被测电压不要超过电压表的量程.导体对电流的阻碍作用叫电阻.电阻是导体本身的一种性质，它的大小决定导体的材料、长度和横截面积.电阻的符号是“R”，单位是“欧姆”，单位符号是“Ω”.1兆欧(MΩ)=1000千欧(kΩ)；1千欧(kΩ)=1000欧(Ω).超导现象：对大多数导体来说，温度越高，电阻越大．一些金属或合金，当温度降低到某一数值时，它的电阻变为零．这种现象称为超导现象．变阻器的作用是：改变电阻线在电路中的长度，就可以逐渐改变电阻，从而逐渐改变电流.达到控制电路的目的.(二)、练习一、填空1、是形成电流的原因。电压的主单位是。测量电流的仪表是表，应联在电路中，并且使电流从“”接线柱流进；电压表的电阻非常。1kV=V=mV=μV。2、一节干电池的电压是V，2节串联后的总电压是V；2节并联后的总电压是V。一节蓄电池的电压是V，2节串联后的总电压是V。照明电压是V；对人体安全的电压是不高于V。3、电阻就是导体对的阻碍作用，它是导体本身的一种性质；它的大小取决于导体的、、和。电阻的主单位是；1MΩ=kΩ=Ω。4、滑动变阻器是靠改变电阻线的来改变电阻的。闭合开关前，滑动变阻器的电阻应为最；某变阻器上标有“50Ω2A”字样，表示该变阻器的最大电阻是图3Ω，允许通过的最大电流是A。5、超导材料是一种为零的材料。因此，人们想到用它来实现既能远距离输送极大的电流，又不会因为导线存在电阻而损失电能。但目前还没有研制成常温下的超导材料，因为一般物质都是当其温度要（选填“升高”或“降低”）到一定值时，才出现超导现象。6、如图2所示，电源电压保持不变，Rt为一热敏电阻，其阻值随温度的降低而增大．现往Rt上擦一些酒精后，热敏电阻的温度_______（升高／降低），电流表的读数_______（变大／变小）。7、如图3所示，电阻箱的示数是________Ω，电压表的示数是________V。8、下表列出了一些材料制成的长1m、横截面积为1mm2的导线在20℃时的电阻值．根据表中数据回答：假如让你架设一条输电线路，在铝线和铁线之间，你应选用______；假如要选用一根金属丝来做滑动变阻器的电阻丝，在铁丝和锰铜丝之间，你应选用___________。9、如下图,将滑动变阻器的两个接线柱接到电路中,要求滑片P向右移动时,电路中的电流逐渐变小,连入电路的接线柱是_____________或____________。10、如下右图中各元件连接均正确，甲.乙为两个电表则甲为________表，乙为__________表。导线银铜铝钨铁锰铜合金镍铬合金电阻R/Ω0.0160.0170.0270.0520.0960.441.1图211、如右上图所示,闭合开关,滑动片P从A向B移动时,灯泡亮度_________。(填“变亮”、“不变”或“变暗”)12、如图所示是“研究电阻大小与哪些因素有关”的实验探究板，a为锰铜线，b、c、d为三根镍铬合金线，它们的长度、横截面积的关系分别为：la=lb=lc>ld；Sa=Sb
