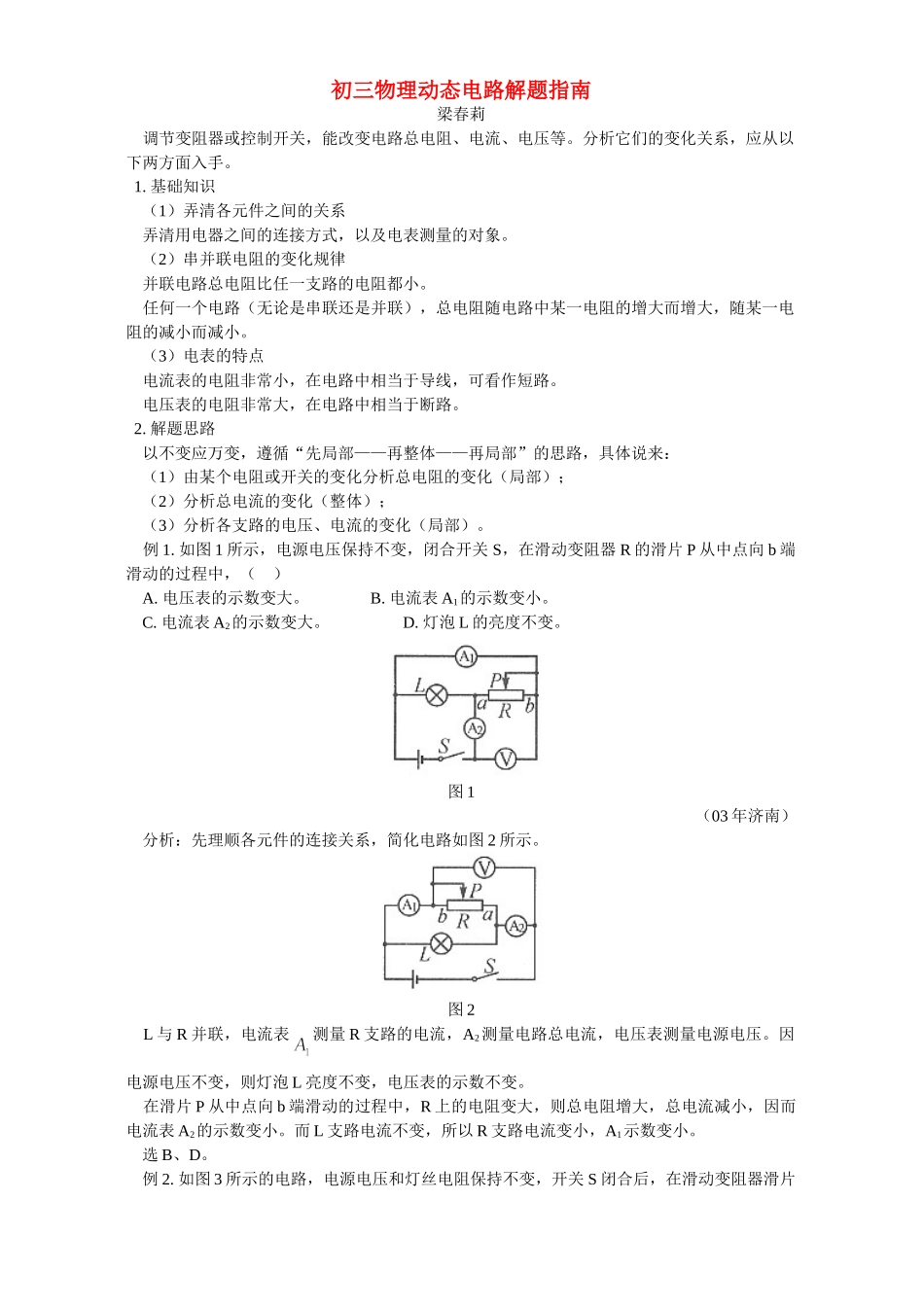

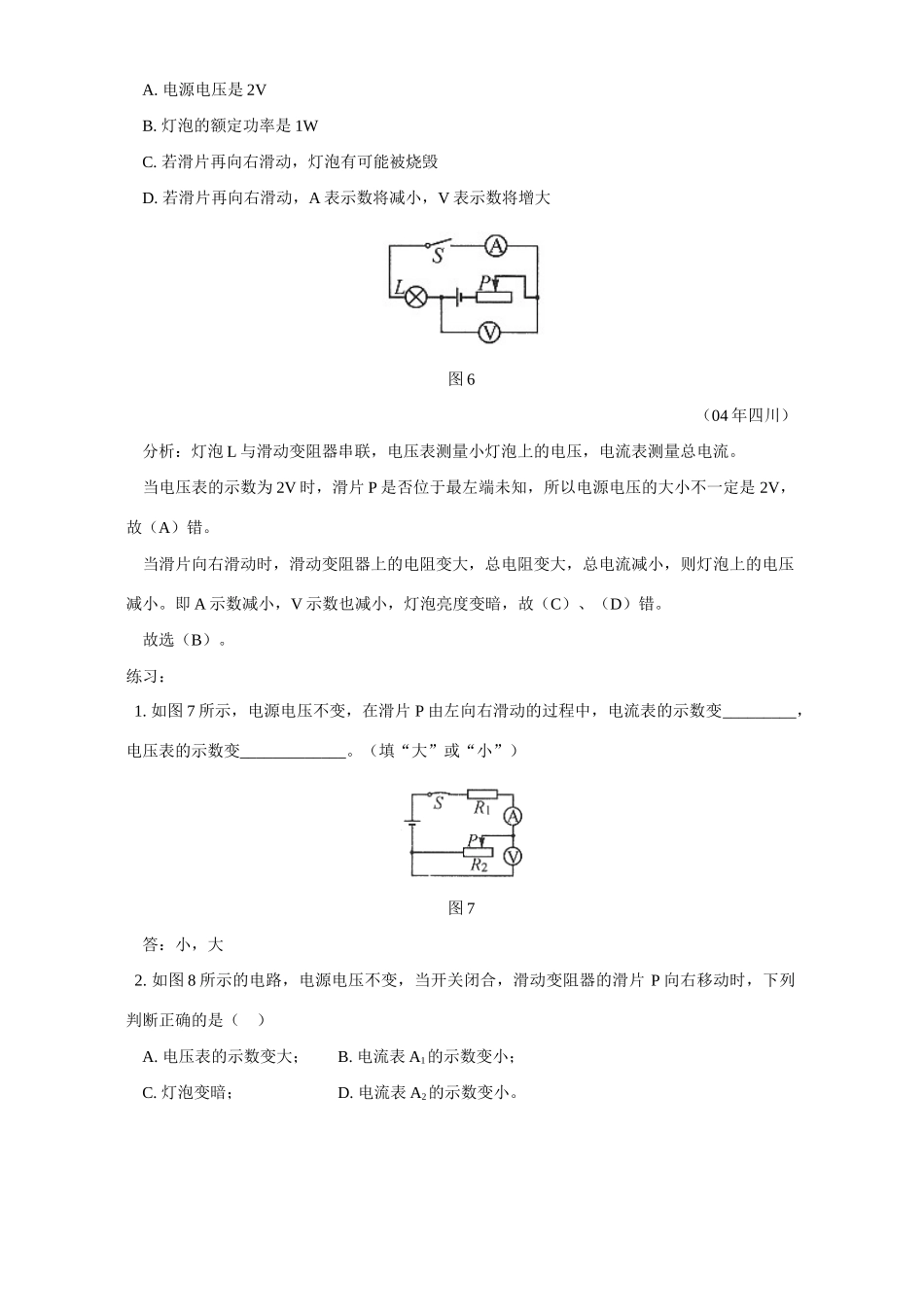

初三物理动态电路解题指南梁春莉调节变阻器或控制开关，能改变电路总电阻、电流、电压等。分析它们的变化关系，应从以下两方面入手。1.基础知识（1）弄清各元件之间的关系弄清用电器之间的连接方式，以及电表测量的对象。（2）串并联电阻的变化规律并联电路总电阻比任一支路的电阻都小。任何一个电路（无论是串联还是并联），总电阻随电路中某一电阻的增大而增大，随某一电阻的减小而减小。（3）电表的特点电流表的电阻非常小，在电路中相当于导线，可看作短路。电压表的电阻非常大，在电路中相当于断路。2.解题思路以不变应万变，遵循“先局部——再整体——再局部”的思路，具体说来：（1）由某个电阻或开关的变化分析总电阻的变化（局部）；（2）分析总电流的变化（整体）；（3）分析各支路的电压、电流的变化（局部）。例1.如图1所示，电源电压保持不变，闭合开关S，在滑动变阻器R的滑片P从中点向b端滑动的过程中，（）A.电压表的示数变大。B.电流表A1的示数变小。C.电流表A2的示数变大。D.灯泡L的亮度不变。图1（03年济南）分析：先理顺各元件的连接关系，简化电路如图2所示。图2L与R并联，电流表测量R支路的电流，A2测量电路总电流，电压表测量电源电压。因电源电压不变，则灯泡L亮度不变，电压表的示数不变。在滑片P从中点向b端滑动的过程中，R上的电阻变大，则总电阻增大，总电流减小，因而电流表A2的示数变小。而L支路电流不变，所以R支路电流变小，A1示数变小。选B、D。例2.如图3所示的电路，电源电压和灯丝电阻保持不变，开关S闭合后，在滑动变阻器滑片向左滑动的过程中，电压表V的示数_________，电流表A1的示数________，电流表A2的示数_________。（填“变大”、“变小”或“不变”）图3（04年锦州）分析：先将实物连接图转化为电路图，如图4所示。图4由图可知，无论如何改变滑动变阻器，灯L1的电压始终保持不变，通过它的电流也不变，即A1的示数不变。在滑动变阻器滑片向左滑动的过程中，变阻器接入电路的电阻变小，灯L2所在支路的电阻变小。因支路电压不变，则电流变大，总电流也变大，灯L2的电压变大。即V的示数变大，A2的示数变大。例3.如图5所示的电路，电源电压不变，闭合开关S1、S2，两灯都发光。当把开关S2断开时，灯泡L1的亮度及电流表示数变化的情况是（）A.L1变亮，电流表示数变小；B.L1亮度不变，电流表示数变小；C.L1变亮，电流表示数不变；D.L1亮度不变，电流表示数不变。图5（04年南昌）分析：开关S2断开后，总电阻增大，总电压不变，则总电流减小，即电流表示数变小。L1与电源并联，电压保持不变，所以L1亮度不变。选（B）。例4.如图6所示的电路中，电源电压保持不变，开关S闭合后，调节滑动变阻器滑片P的位置，当灯泡L恰好正常发光时，电流表A的示数为0.5A，电压表V的示数为2V，则下述判断中正确的是（）A.电源电压是2VB.灯泡的额定功率是1WC.若滑片再向右滑动，灯泡有可能被烧毁D.若滑片再向右滑动，A表示数将减小，V表示数将增大图6（04年四川）分析：灯泡L与滑动变阻器串联，电压表测量小灯泡上的电压，电流表测量总电流。当电压表的示数为2V时，滑片P是否位于最左端未知，所以电源电压的大小不一定是2V，故（A）错。当滑片向右滑动时，滑动变阻器上的电阻变大，总电阻变大，总电流减小，则灯泡上的电压减小。即A示数减小，V示数也减小，灯泡亮度变暗，故（C）、（D）错。故选（B）。练习：1.如图7所示，电源电压不变，在滑片P由左向右滑动的过程中，电流表的示数变_________，电压表的示数变_____________。（填“大”或“小”）图7答：小，大2.如图8所示的电路，电源电压不变，当开关闭合，滑动变阻器的滑片P向右移动时，下列判断正确的是（）A.电压表的示数变大；B.电流表A1的示数变小；C.灯泡变暗；D.电流表A2的示数变小。图8答：D
