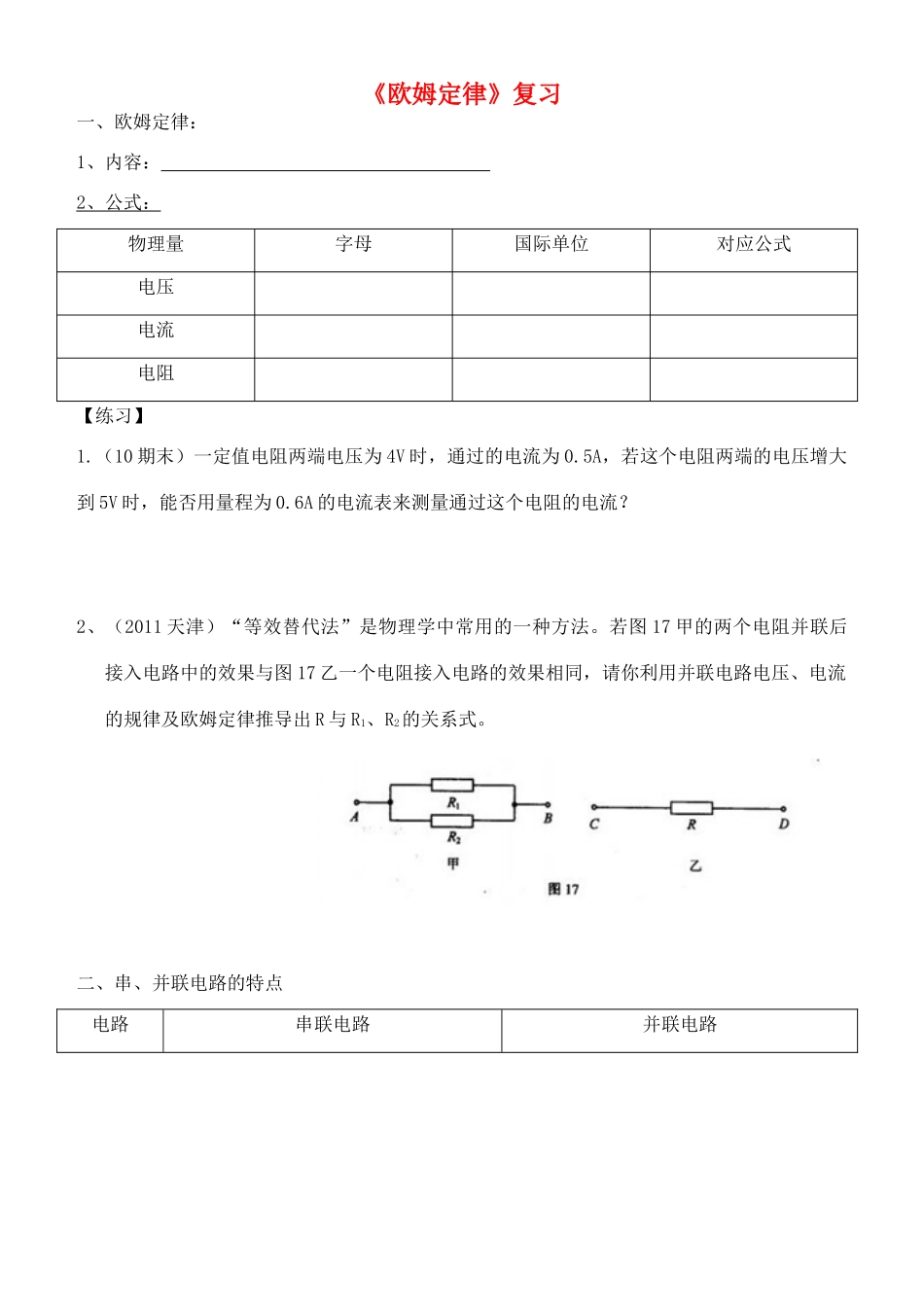

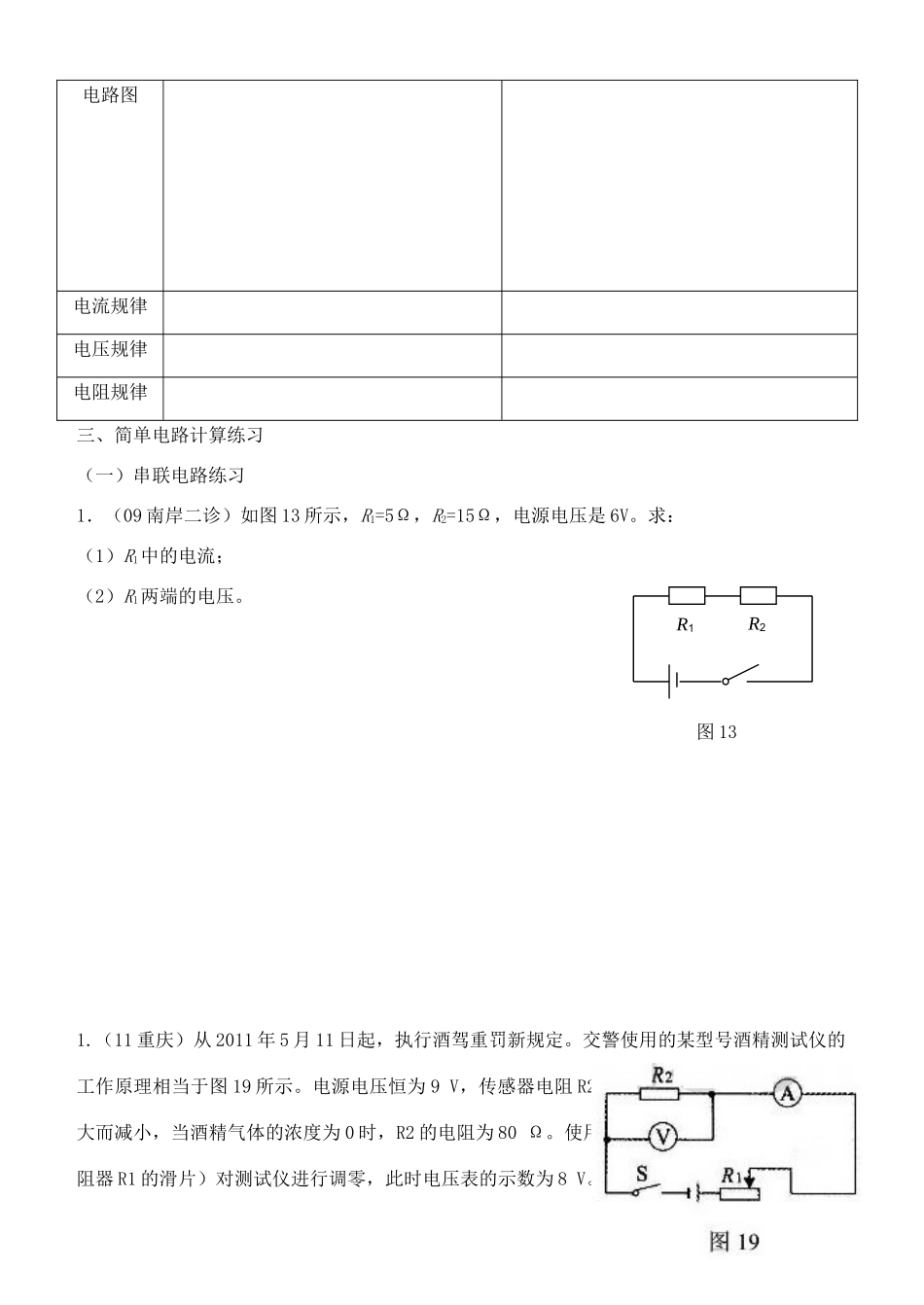

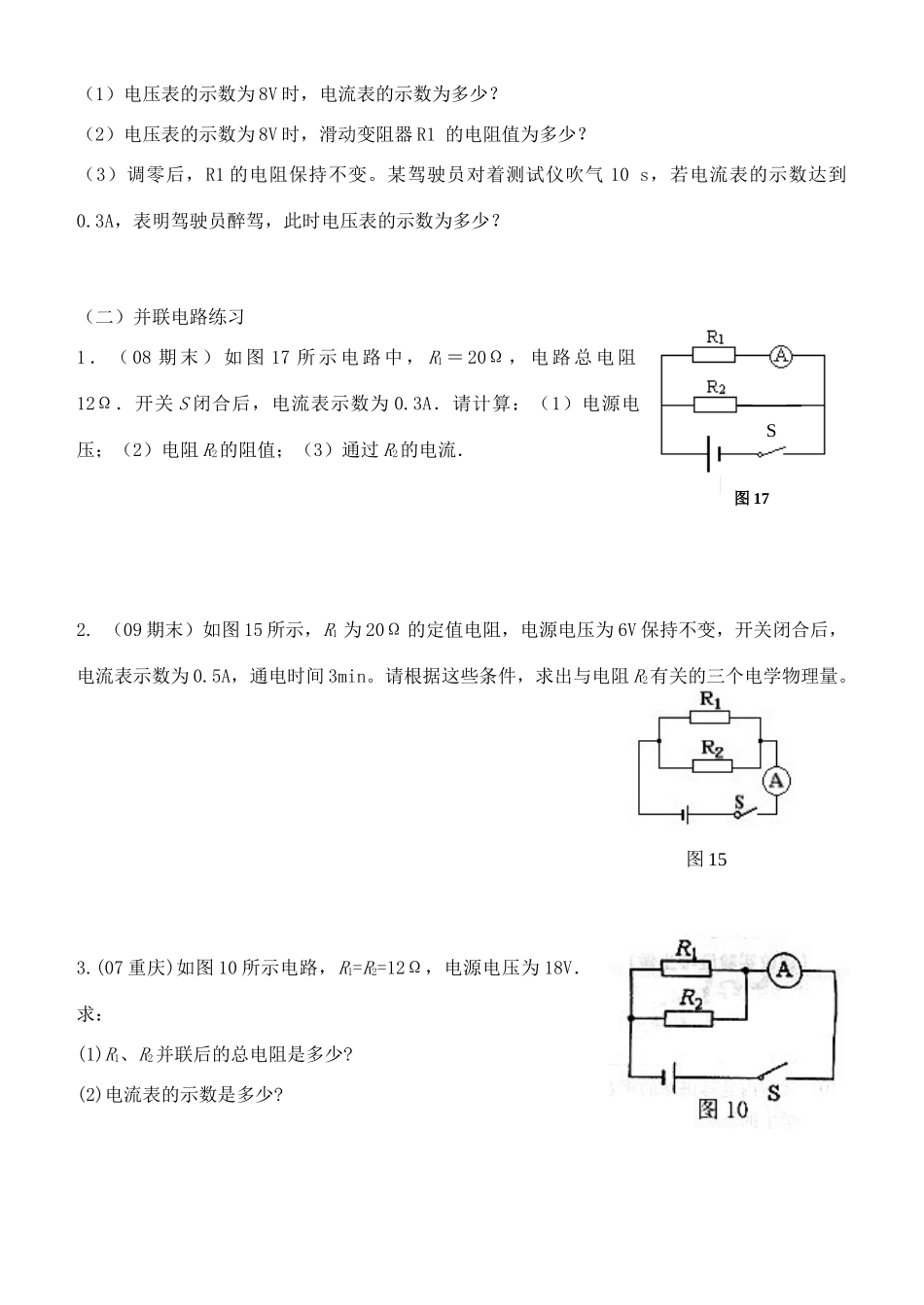

《欧姆定律》复习一、欧姆定律：1、内容：2、公式：物理量字母国际单位对应公式电压电流电阻【练习】1.（10期末）一定值电阻两端电压为4V时，通过的电流为0.5A，若这个电阻两端的电压增大到5V时，能否用量程为0.6A的电流表来测量通过这个电阻的电流？2、（2011天津）“等效替代法”是物理学中常用的一种方法。若图17甲的两个电阻并联后接入电路中的效果与图17乙一个电阻接入电路的效果相同，请你利用并联电路电压、电流的规律及欧姆定律推导出R与R1、R2的关系式。二、串、并联电路的特点电路串联电路并联电路电路图电流规律电压规律电阻规律三、简单电路计算练习（一）串联电路练习1．（09南岸二诊）如图13所示，R1=5Ω，R2=15Ω，电源电压是6V。求：（1）R1中的电流；（2）R1两端的电压。1.（11重庆）从2011年5月11日起，执行酒驾重罚新规定。交警使用的某型号酒精测试仪的工作原理相当于图19所示。电源电压恒为9V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R2的电阻为80Ω。使用前要通过调零旋钮（即滑动变阻器R1的滑片）对测试仪进行调零，此时电压表的示数为8V。求：R1R2图13（1）电压表的示数为8V时，电流表的示数为多少？（2）电压表的示数为8V时，滑动变阻器R1的电阻值为多少？（3）调零后，R1的电阻保持不变。某驾驶员对着测试仪吹气10s，若电流表的示数达到0.3A，表明驾驶员醉驾，此时电压表的示数为多少？（二）并联电路练习1．（08期末）如图17所示电路中，R1＝20Ω，电路总电阻12Ω．开关S闭合后，电流表示数为0.3A．请计算：（1）电源电压；（2）电阻R2的阻值；（3）通过R2的电流．2.（09期末）如图15所示，R1为20Ω的定值电阻，电源电压为6V保持不变，开关闭合后，电流表示数为0.5A，通电时间3min。请根据这些条件，求出与电阻R2有关的三个电学物理量。3.(07重庆)如图10所示电路，R1=R2=12Ω，电源电压为18V．求：(1)R1、R2并联后的总电阻是多少?(2)电流表的示数是多少?图17S图15图154．（10重庆）有的小汽车前排座椅中安装有高低温档的电加热器，其工作原理相当于如图所示的电路图，其中R1=12Ω，R2=6Ω，闭合开关后，通过R1的电流为2A，求：（1）R1两端的电压；（2）通过R2的电流。5．（10九龙坡一诊）在图15所示的电路中，电阻R1的阻值是5Ω，干路中的电流I是0.5A，电阻R2两端的电压是2V。求：（1）通过R1的电流；（2）通过R2的电流；（3）R2的阻值。6.（10南岸一诊）在图15所示的电路中，电源电压保持不变，电阻R2=20Ω。闭合开关S后，电流表A1的示数为0．5A，电流表A2的示数为0．3A，求：(1)电源电压；(2)电阻R1的阻值。图157．（11南岸一诊）如图17所示的电路中，已知电源电压恒为6.0V，电阻R1=30Ω，开关闭合后，电流表A的示数是0.3A，求：（1）电流表A1的示数；（2）R2的阻值。四、实验：探究欧姆定律1、电路图2、实验结论（1）电流与电压的关系：（2）电流与电阻的关系：【练习】1．（08期末）某实验小组的同学探究电流与电压的关系时，用到如下器材：电源1个，电流表、电压表各1只，定值电阻（5Ω、10Ω、15Ω）各1只，滑动变阻器1只，开关1个，导线若干．设计的电路如图15所示．（1）这个实验使用了控制变量的方法，其中被控制的变量是相同，滑动变阻器R2的作用是．(2)根据他们获取的下表中几组实验数据推测实验中他们选用的定值电阻阻值为Ω．（3）分析表中的数据，你能得出的探究结论是：．电压U／V246810电流I／A0.200.390.590.801.00图17AVR1R2图152.（09期末）如图13甲是“探究欧姆定律”的实验装置图，请结合所学的知识回答下列问题：（1）请在图13-甲中把余下部分的电路用笔划线代替导线连接好。（2）按照要求连好电路后，闭合开关前，变阻器的滑片应置于端（选填“左”或“右”），闭合开关后，发现电流表指针有明显偏转。若电压表指针未动或几乎未动，则产生这类现象的原因有(写出其中的一种即可)。（3）图13-丙、丁是某实验小组在探究过程中，根据实验数据绘制的图像。其中表示电阻不变时，电流随电压变化的图像是（选填“丙”或“丁”）。（4）在探究电阻一定时，电阻上的电流跟两端电压的关系的过程中，使用...
