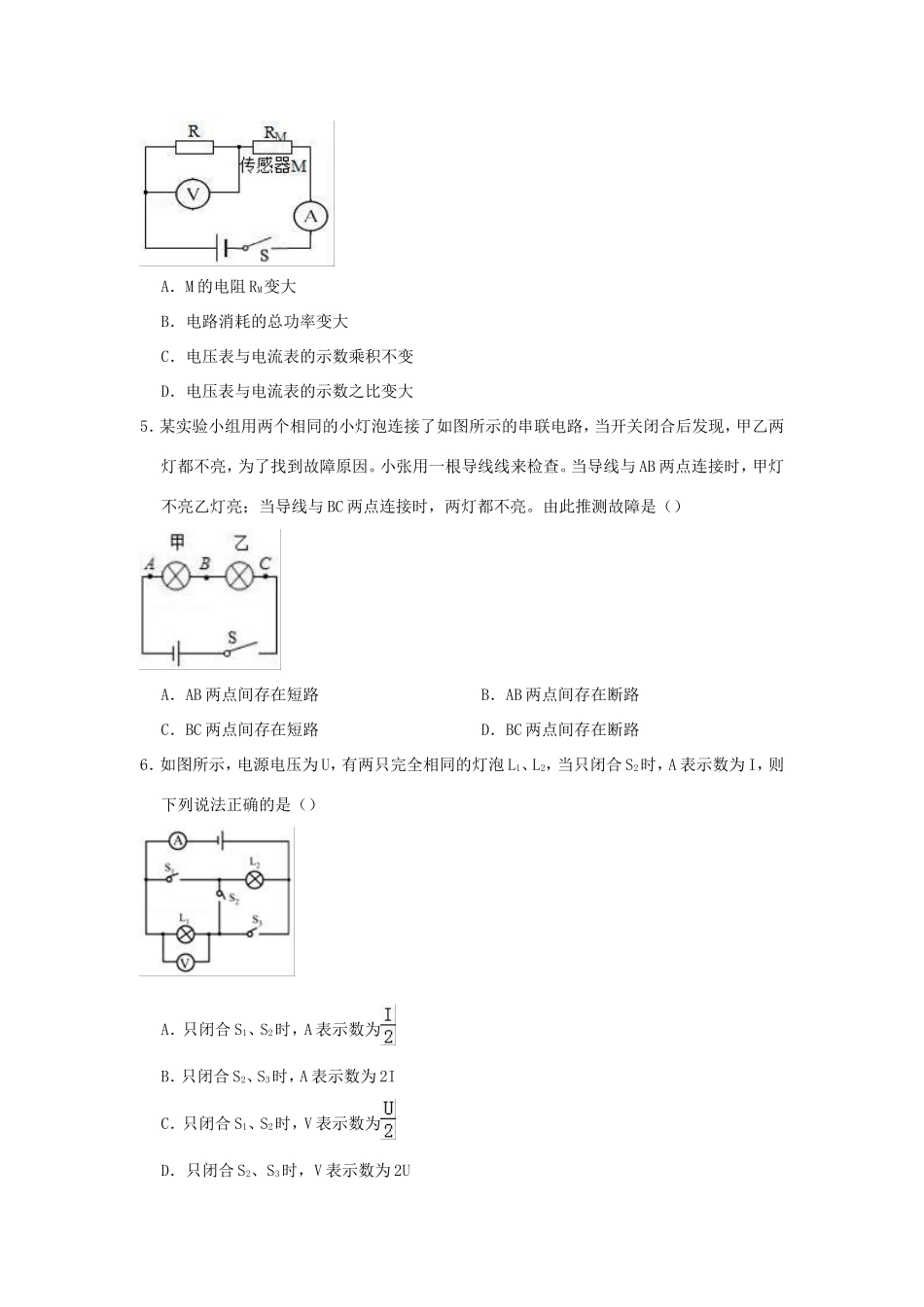

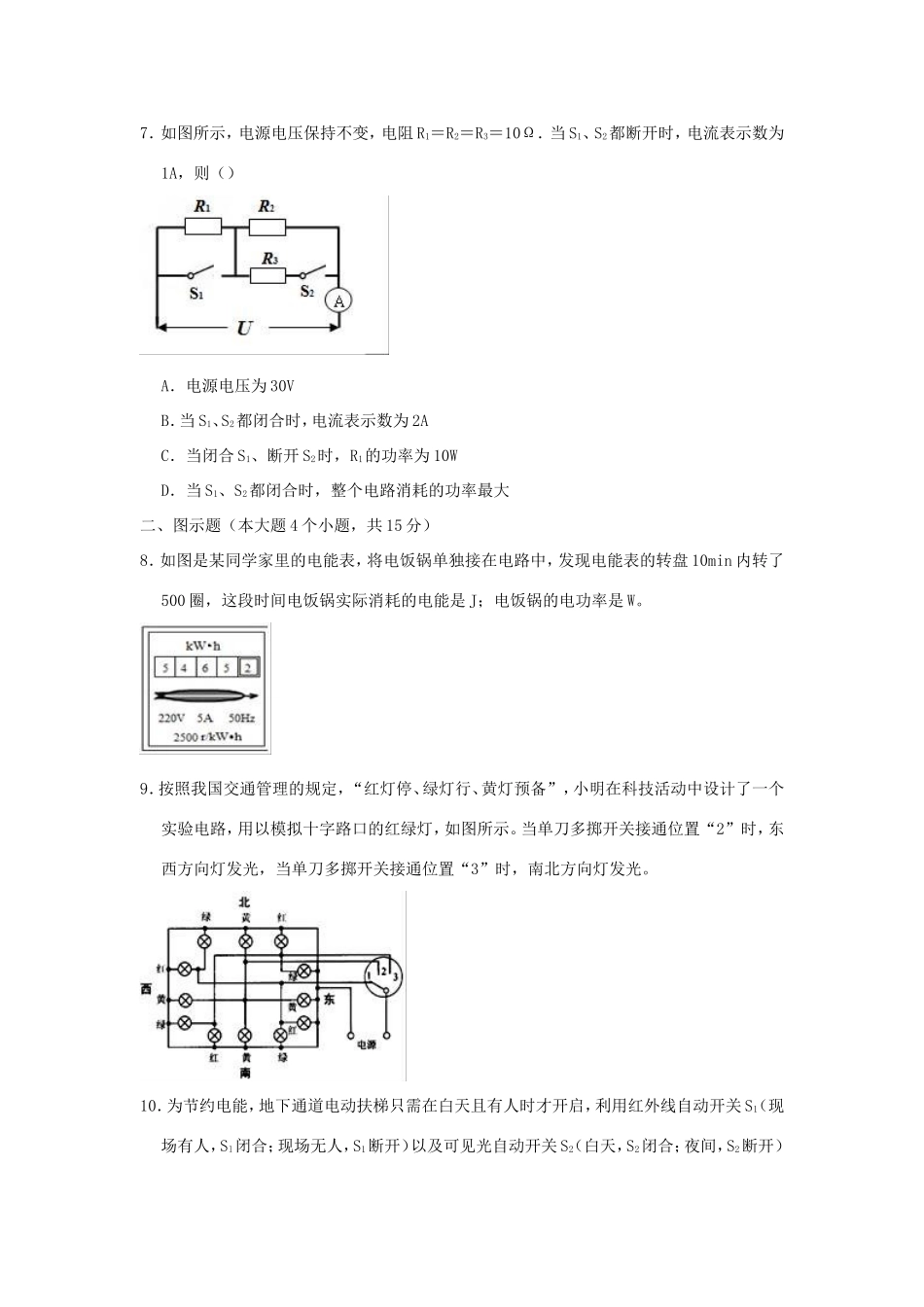

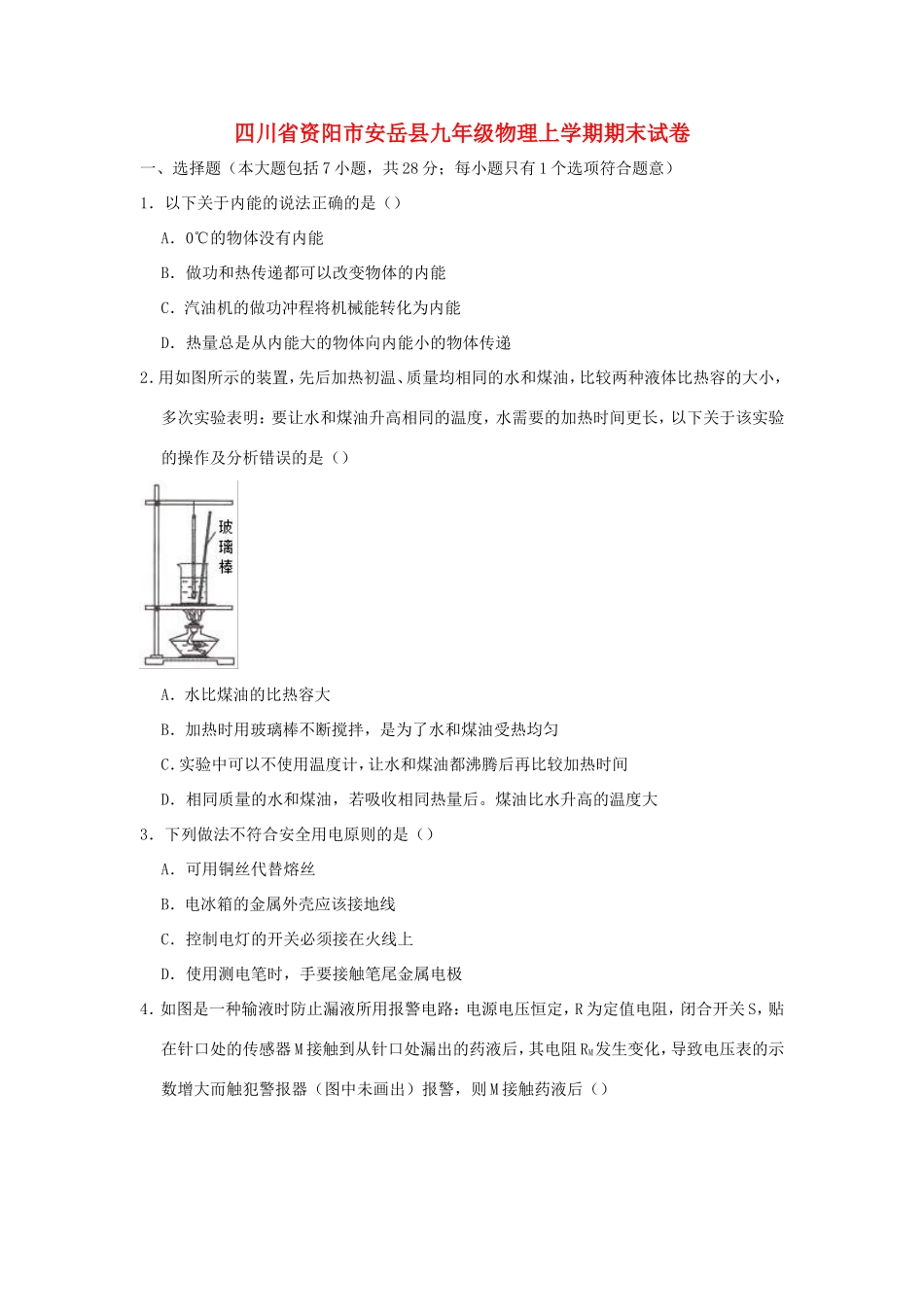

四川省资阳市安岳县九年级物理上学期期末试卷一、选择题（本大题包括7小题，共28分；每小题只有1个选项符合题意）1．以下关于内能的说法正确的是（）A．0℃的物体没有内能B．做功和热传递都可以改变物体的内能C．汽油机的做功冲程将机械能转化为内能D．热量总是从内能大的物体向内能小的物体传递2．用如图所示的装置，先后加热初温、质量均相同的水和煤油，比较两种液体比热容的大小，多次实验表明：要让水和煤油升高相同的温度，水需要的加热时间更长，以下关于该实验的操作及分析错误的是（）A．水比煤油的比热容大B．加热时用玻璃棒不断搅拌，是为了水和煤油受热均匀C．实验中可以不使用温度计，让水和煤油都沸腾后再比较加热时间D．相同质量的水和煤油，若吸收相同热量后。煤油比水升高的温度大3．下列做法不符合安全用电原则的是（）A．可用铜丝代替熔丝B．电冰箱的金属外壳应该接地线C．控制电灯的开关必须接在火线上D．使用测电笔时，手要接触笔尾金属电极4．如图是一种输液时防止漏液所用报警电路：电源电压恒定，R为定值电阻，闭合开关S，贴在针口处的传感器M接触到从针口处漏出的药液后，其电阻RM发生变化，导致电压表的示数增大而触犯警报器（图中未画出）报警，则M接触药液后（）A．M的电阻RM变大B．电路消耗的总功率变大C．电压表与电流表的示数乘积不变D．电压表与电流表的示数之比变大5．某实验小组用两个相同的小灯泡连接了如图所示的串联电路，当开关闭合后发现，甲乙两灯都不亮，为了找到故障原因。小张用一根导线线来检查。当导线与AB两点连接时，甲灯不亮乙灯亮；当导线与BC两点连接时，两灯都不亮。由此推测故障是（）A．AB两点间存在短路B．AB两点间存在断路C．BC两点间存在短路D．BC两点间存在断路6．如图所示，电源电压为U，有两只完全相同的灯泡L1、L2，当只闭合S2时，A表示数为I，则下列说法正确的是（）A．只闭合S1、S2时，A表示数为B．只闭合S2、S3时，A表示数为2IC．只闭合S1、S2时，V表示数为D．只闭合S2、S3时，V表示数为2U7．如图所示，电源电压保持不变，电阻R1＝R2＝R3＝10Ω．当S1、S2都断开时，电流表示数为1A，则（）A．电源电压为30VB．当S1、S2都闭合时，电流表示数为2AC．当闭合S1、断开S2时，R1的功率为10WD．当S1、S2都闭合时，整个电路消耗的功率最大二、图示题（本大题4个小题，共15分）8．如图是某同学家里的电能表，将电饭锅单独接在电路中，发现电能表的转盘10min内转了500圈，这段时间电饭锅实际消耗的电能是J；电饭锅的电功率是W。9．按照我国交通管理的规定，“红灯停、绿灯行、黄灯预备”，小明在科技活动中设计了一个实验电路，用以模拟十字路口的红绿灯，如图所示。当单刀多掷开关接通位置“2”时，东西方向灯发光，当单刀多掷开关接通位置“3”时，南北方向灯发光。10．为节约电能，地下通道电动扶梯只需在白天且有人时才开启，利用红外线自动开关S1（现场有人，Sl闭合；现场无人，S1断开）以及可见光自动开关S2（白天，S2闭合；夜间，S2断开）控制电路，可达到目的。请完成图中的电路连接。11．有一种新能源公交车，在公交车后门的两侧扶手上，各装有一个按钮（相当于一个开关），想要下车的乘客只要按下任何一个按钮，装在驾驶台上的指示灯都会发光，提醒司机有乘客需要下车。请在如图所示虚线方框内设计一个符合要求的电路图。（已画出指示灯和电源）12．请将图中的连有开关的电灯、三孔插座正确接入家庭电路中。三、实验题（本大题2个小题，共20分）13．在测定额定电压为3.8V的小灯泡（电阻大约为10Ω）的额定功率的实验中，小郝连接了如图甲所示的电路，其中电源电压为6V且保持不变。（1）请将实物电路连接完整（要求：滑动变阻器的滑片向左移动时小灯泡变亮）。（2）在连接电路时，开关必须断开，若有A（5Ω1A）、B（10Ω0.5A）和C（15Ω0.2A）三个滑动变阻器可供选择，则应该选择变阻器（填“A““B“或“C“）连入电路，才能保证实验顺利进行。（3）在实验中，若电压表示数为2V，则小灯泡的实际功率（填“大于““小于“或“等于“）额定功率；在此基础上，为了能测量小灯泡的额定功率，必须将滑片P向（填“A“或“...
