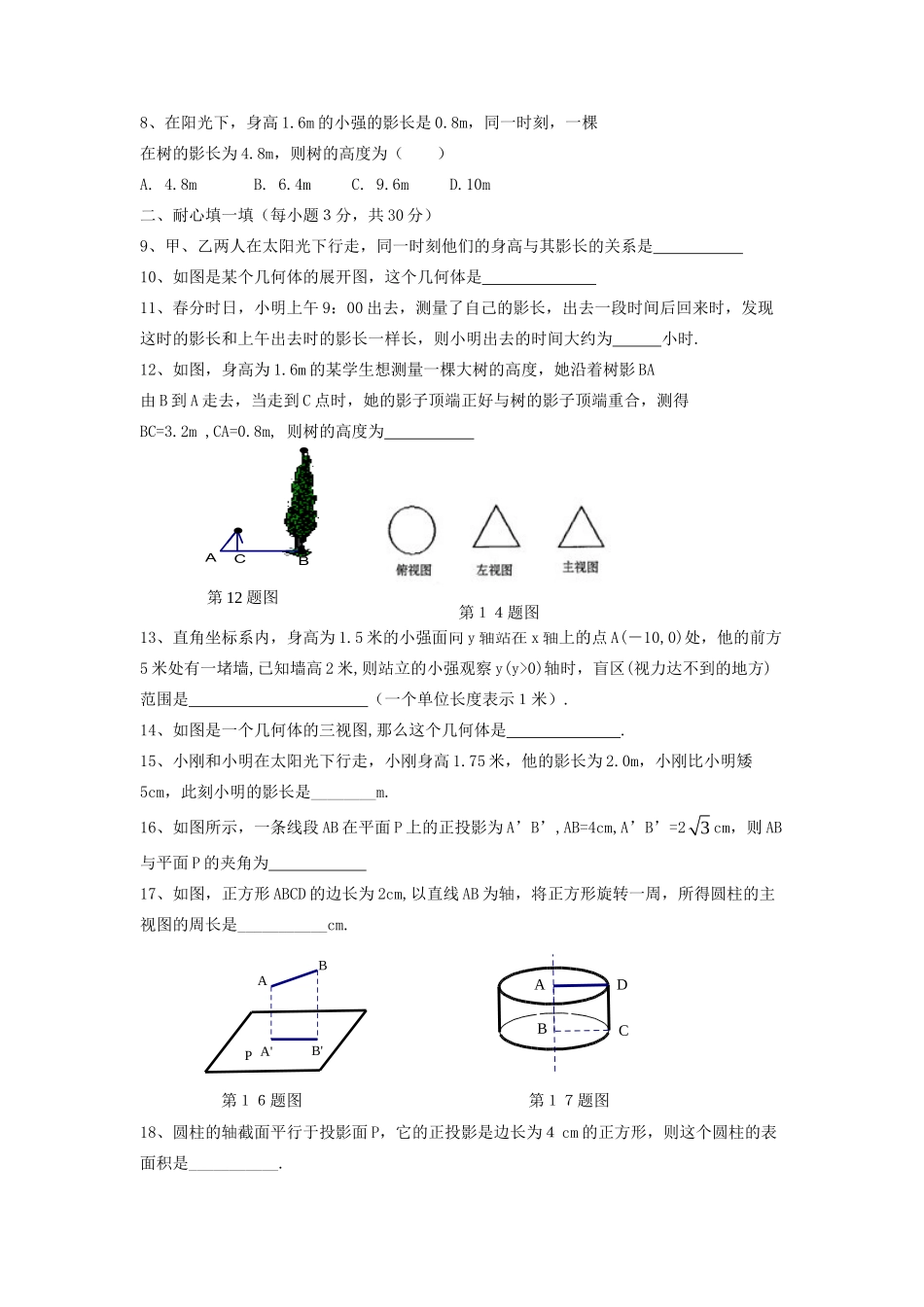

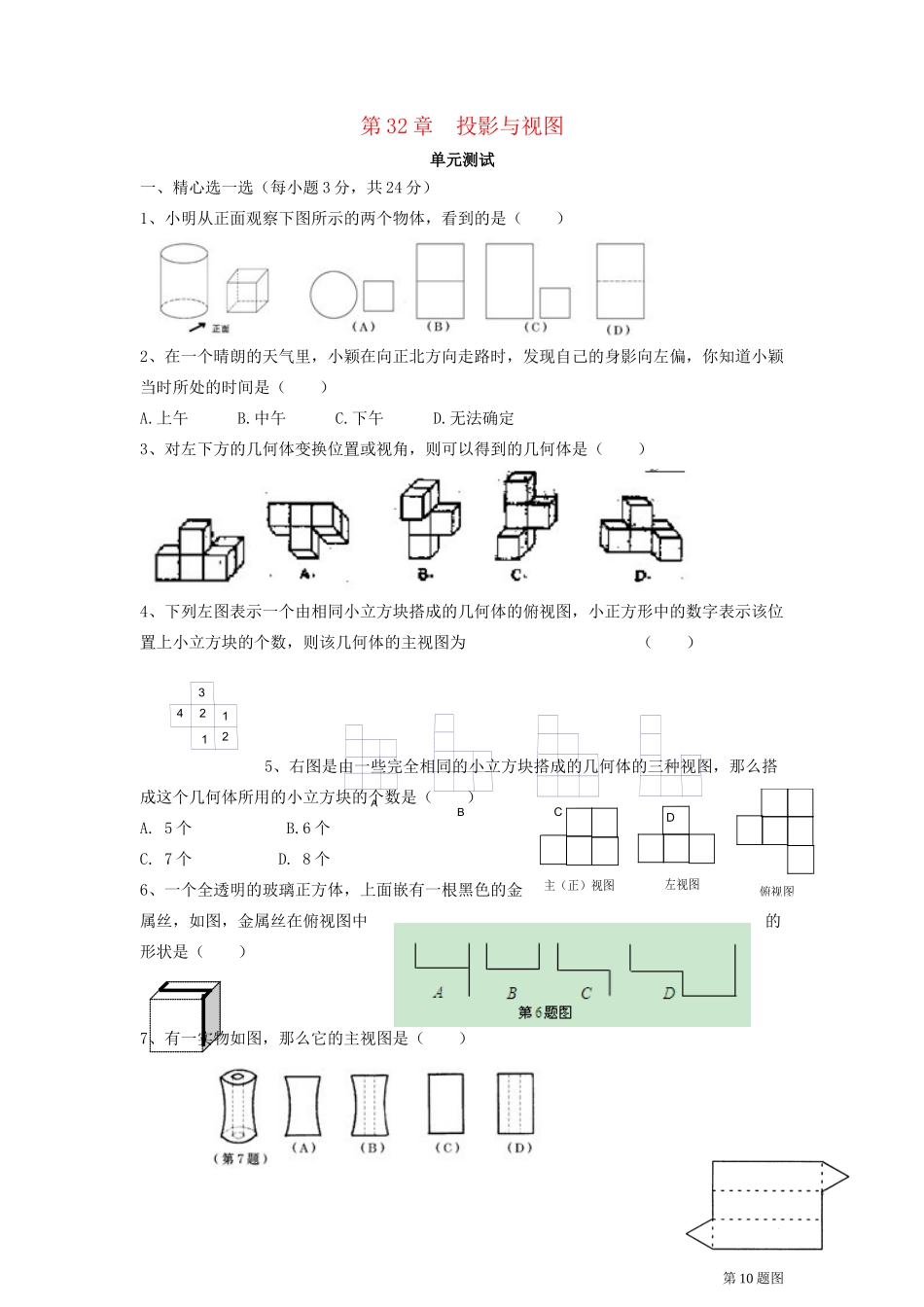

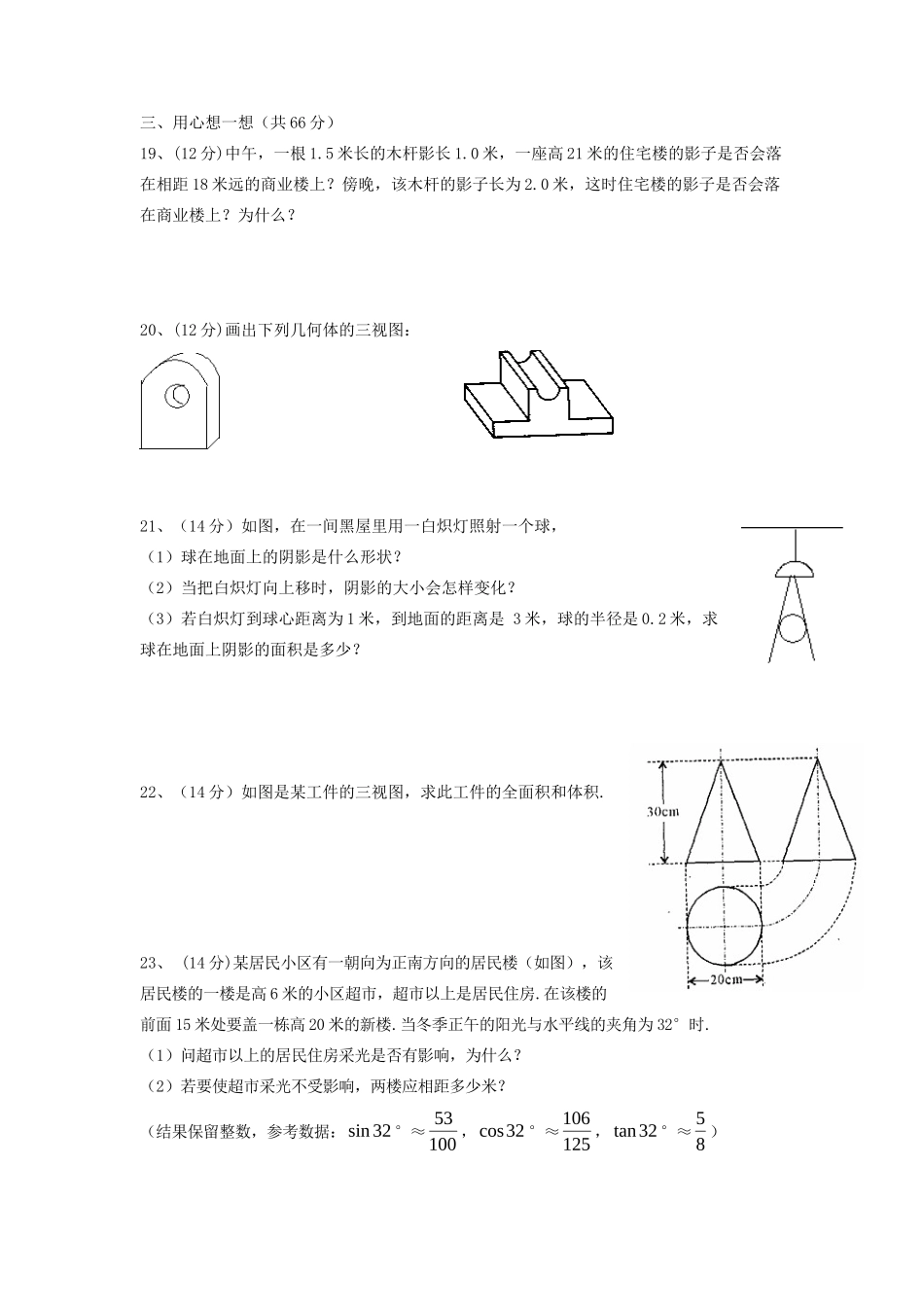

俯视图主（正）视图左视图第32章投影与视图单元测试一、精心选一选（每小题3分，共24分）1、小明从正面观察下图所示的两个物体，看到的是（）2、在一个晴朗的天气里，小颖在向正北方向走路时，发现自己的身影向左偏，你知道小颖当时所处的时间是（）A.上午B.中午C.下午D.无法确定3、对左下方的几何体变换位置或视角，则可以得到的几何体是（）4、下列左图表示一个由相同小立方块搭成的几何体的俯视图，小正方形中的数字表示该位置上小立方块的个数，则该几何体的主视图为（）5、右图是由一些完全相同的小立方块搭成的几何体的三种视图，那么搭成这个几何体所用的小立方块的个数是（）A.5个B.6个C.7个D.8个6、一个全透明的玻璃正方体，上面嵌有一根黑色的金属丝，如图，金属丝在俯视图中的形状是（）7、有一实物如图，那么它的主视图是（）224113ABCD第10题图8、在阳光下，身高1.6m的小强的影长是0.8m，同一时刻，一棵在树的影长为4.8m，则树的高度为（）A.4.8mB.6.4mC.9.6mD.10m二、耐心填一填（每小题３分，共30分）9、甲、乙两人在太阳光下行走，同一时刻他们的身高与其影长的关系是10、如图是某个几何体的展开图，这个几何体是11、春分时日，小明上午9：00出去，测量了自己的影长，出去一段时间后回来时，发现这时的影长和上午出去时的影长一样长，则小明出去的时间大约为小时.12、如图，身高为1.6m的某学生想测量一棵大树的高度，她沿着树影BA由B到A走去，当走到C点时，她的影子顶端正好与树的影子顶端重合，测得BC=3.2m,CA=0.8m,则树的高度为13、直角坐标系内，身高为1.5米的小强面向y轴站在x轴上的点A(－10,0)处，他的前方5米处有一堵墙,已知墙高2米,则站立的小强观察y(y>0)轴时，盲区(视力达不到的地方)范围是（一个单位长度表示１米）.14、如图是一个几何体的三视图,那么这个几何体是.15、小刚和小明在太阳光下行走，小刚身高1.75米，他的影长为2.0m，小刚比小明矮5cm，此刻小明的影长是________m.16、如图所示，一条线段AB在平面P上的正投影为A’B’,AB=4cm,A’B’=23cm，则AB与平面P的夹角为17、如图，正方形ABCD的边长为2cm,以直线AB为轴，将正方形旋转一周，所得圆柱的主视图的周长是___________cm.B'A'BAPCBDA18、圆柱的轴截面平行于投影面P，它的正投影是边长为４cm的正方形，则这个圆柱的表面积是___________.BAC第12题图第１４题图第１６题图第１７题图三、用心想一想（共66分）19、(12分)中午，一根1.5米长的木杆影长1.0米，一座高21米的住宅楼的影子是否会落在相距18米远的商业楼上？傍晚，该木杆的影子长为2.0米，这时住宅楼的影子是否会落在商业楼上？为什么？20、(12分)画出下列几何体的三视图：21、（14分）如图，在一间黑屋里用一白炽灯照射一个球，（1）球在地面上的阴影是什么形状？（2）当把白炽灯向上移时，阴影的大小会怎样变化？（3）若白炽灯到球心距离为1米，到地面的距离是3米，球的半径是0.2米，求球在地面上阴影的面积是多少？22、（14分）如图是某工件的三视图，求此工件的全面积和体积.23、(14分)某居民小区有一朝向为正南方向的居民楼（如图），该居民楼的一楼是高6米的小区超市，超市以上是居民住房.在该楼的前面15米处要盖一栋高20米的新楼.当冬季正午的阳光与水平线的夹角为32°时.（1）问超市以上的居民住房采光是否有影响，为什么？（2）若要使超市采光不受影响，两楼应相距多少米？（结果保留整数，参考数据：32sin°≈10053，32cos°≈125106，32tan°≈85）参考答案一、精心选一选（每小题3分，共24分）1、C2、A3、B4、C5、D6、C7、B8、C二、耐心填一填（每小题3分，共30分）9、成正比例10、三棱柱11、612、8米13、0—2.514、圆锥15、723516、30o17、1218、24πcm232°AD太阳光新楼居民楼CB三、用心想一想（共66分）19、先不会，傍晚会20、略21、（1）圆形（2）阴影会逐渐变小（3）S阴影=0.36πm222、S＝（10010010）cm2V＝3100cm23、（1）11﹥6采光受影响（2）32米
