九年级物理上册 第五章 欧姆定律综合测试卷(新版)教科版试卷VIP专享VIP免费

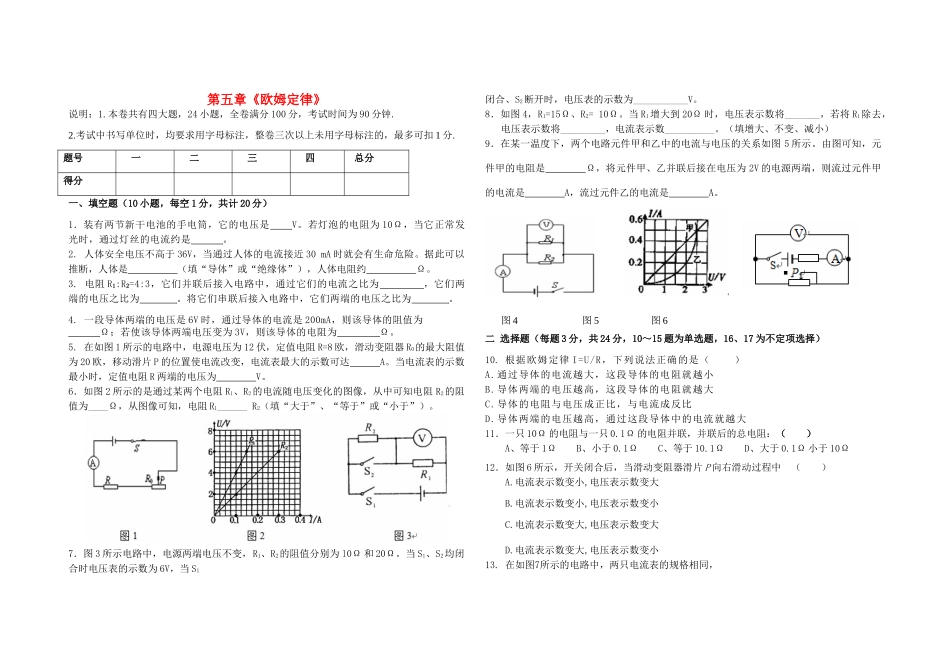

第五章《欧姆定律》说明：1.本卷共有四大题，24小题，全卷满分100分，考试时间为90分钟.2.考试中书写单位时，均要求用字母标注，整卷三次以上未用字母标注的，最多可扣1分.题号一二三四总分得分一、填空题（10小题，每空1分，共计20分）1．装有两节新干电池的手电筒，它的电压是V。若灯泡的电阻为10Ω，当它正常发光时，通过灯丝的电流约是。2.人体安全电压不高于36V，当通过人体的电流接近30mA时就会有生命危险。据此可以推断，人体是（填“导体”或“绝缘体”），人体电阻约Ω。3.电阻R1:R2=4:3，它们并联后接入电路中，通过它们的电流之比为，它们两端的电压之比为。将它们串联后接入电路中，它们两端的电压之比为。4.一段导体两端的电压是6V时，通过导体的电流是200mA，则该导体的阻值为Ω；若使该导体两端电压变为3V，则该导体的电阻为Ω。5.在如图1所示的电路中，电源电压为12伏，定值电阻R=8欧，滑动变阻器R0的最大阻值为20欧，移动滑片P的位置使电流改变，电流表最大的示数可达A。当电流表的示数最小时，定值电阻R两端的电压为V。6．如图2所示的是通过某两个电阻R1、R2的电流随电压变化的图像，从中可知电阻R2的阻值为____Ω，从图像可知，电阻R1______R2（填“大于”、“等于”或“小于”）。7．图3所示电路中，电源两端电压不变，R1、R2的阻值分别为l0Ω和20Ω。当S1、S2均闭合时电压表的示数为6V，当S1闭合、S2断开时，电压表的示数为___________V。8．如图4，R1=15Ω、R2=10Ω。当R1增大到20Ω时，电压表示数将_______，若将R1除去，电压表示数将_________，电流表示数__________。（填增大、不变、减小）9．在某一温度下，两个电路元件甲和乙中的电流与电压的关系如图5所示。由图可知，元件甲的电阻是Ω，将元件甲、乙并联后接在电压为2V的电源两端，则流过元件甲的电流是A，流过元件乙的电流是A。二选择题（每题3分，共24分，10～15题为单选题，16、17为不定项选择）10.根据欧姆定律I=U/R，下列说法正确的是（）A.通过导体的电流越大，这段导体的电阻就越小B.导体两端的电压越高，这段导体的电阻就越大C.导体的电阻与电压成正比，与电流成反比D.导体两端的电压越高，通过这段导体中的电流就越大11．一只10Ω的电阻与一只0.1Ω的电阻并联，并联后的总电阻：（）A、等于1ΩB、小于0.1ΩC、等于10.1ΩD、大于0.1Ω小于10Ω12．如图6所示，开关闭合后，当滑动变阻器滑片P向右滑动过程中（）A.电流表示数变小,电压表示数变大B.电流表示数变小,电压表示数变小C.电流表示数变大,电压表示数变大D.电流表示数变大,电压表示数变小13.在如图7所示的电路中，两只电流表的规格相同，图4图5图6电流表有两个量程(0~0.6A以及0~3A).闭合开关S,电阻R1与R2均有电流流过，两只电流表的指针偏转角度相同，则R1与R2的比值为（）A.1∶5B.5∶1C.1∶4D.4∶114．两盏电灯L1、L2并联接入电压为12V的电路中,干路中的电流为0.8A,通过L1的电流为0.6A，则这两盏灯的电阻分别是（）A.60Ω,20Ω。B.20Ω，60Ω。C.20Ω，30Ω。D.80Ω，20Ω。15．小明同学为了探究电流跟电阻的关系，在如图8所示的情况下，将A、B两点间10Ω的电阻更换为20Ω的电阻，闭合开关后，下一步的操作应当是（）A.记录电流表和电压表的示数B.将滑动变阻器滑片向右移动C.将滑动变阻器滑片向左移动D.适当增加电池的节数16．下列关于安全用电的说法中正确的是：（）A．为了安全，人体不能靠近高压电B．不能用湿手触摸开关C．高大建筑应安装避雷针D．在浴室里可以随意安装插座17．在“伏安法测电阻”的实验中，滑动变阻器起到的作用是()A．改变电路中的电流B．改变被测电阻两端的电压C．改变被测电阻的阻值D．保护电路三简答或计算题（18题4分，19题6分，20、21题各8分，共26分）18.我们实验室用的电压表本身电阻较大，而电流表本身电阻很小。根据欧姆定律分析一下，实验中为什么有时可将电压表接在电源两极却绝不允许直接把电流表接到电源两极上？19.图9卡通画中，电路一只接通，哪只鸟有触电危险?哪只鸟相对安全?请分别说明理由。20.如图10所示电路中，RL=6Ω，电流表的量程为0～0.6A，电压表的量程为0～3V，电源电压为8V。为了使...
