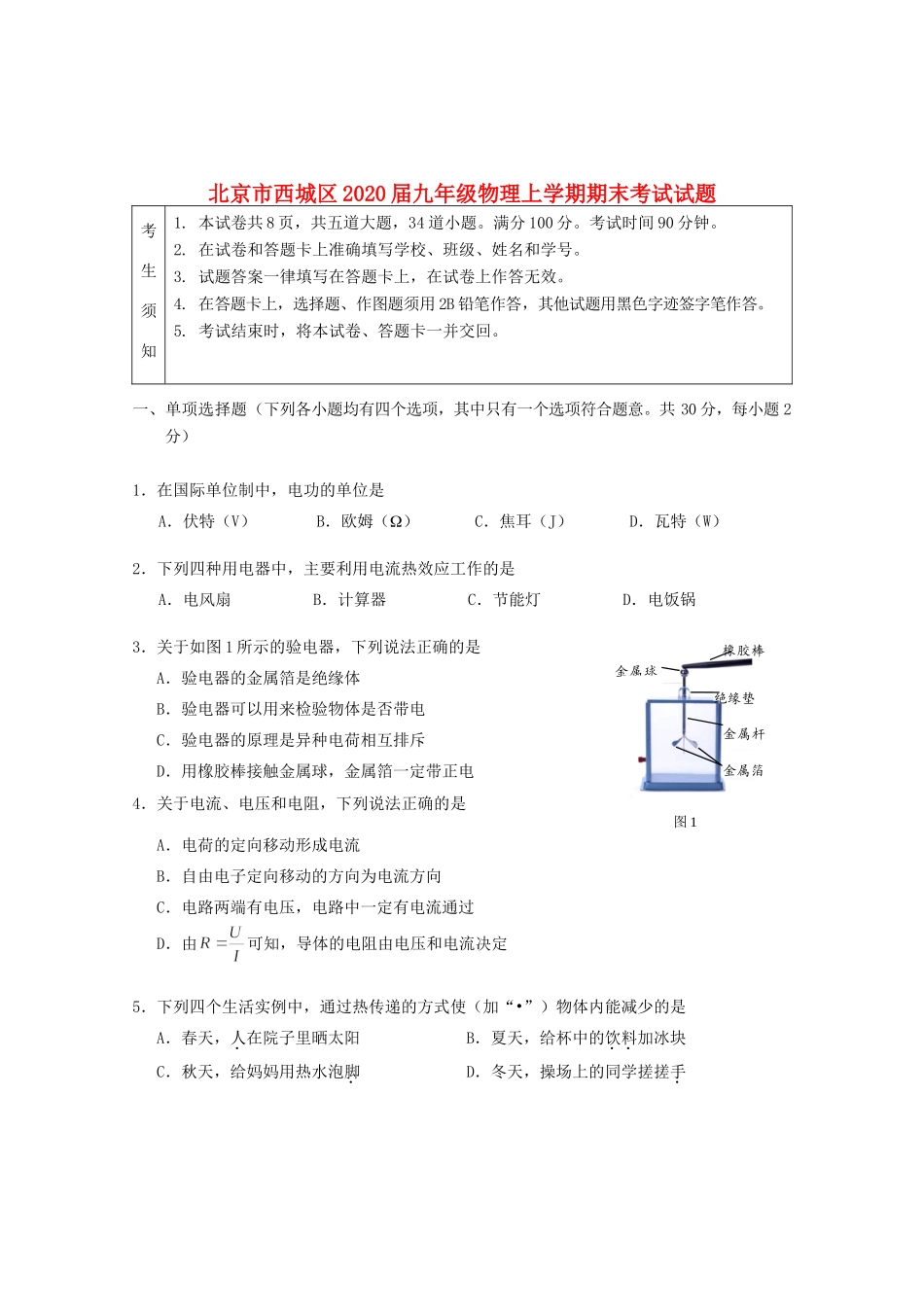

北京市西城区2020届九年级物理上学期期末考试试题考生须知1.本试卷共8页，共五道大题，34道小题。满分100分。考试时间90分钟。2.在试卷和答题卡上准确填写学校、班级、姓名和学号。3.试题答案一律填写在答题卡上，在试卷上作答无效。4.在答题卡上，选择题、作图题须用2B铅笔作答，其他试题用黑色字迹签字笔作答。5.考试结束时，将本试卷、答题卡一并交回。一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。共30分，每小题2分）1．在国际单位制中，电功的单位是A．伏特（V）B．欧姆（）C．焦耳（J）D．瓦特（W）2．下列四种用电器中，主要利用电流热效应工作的是A．电风扇B．计算器C．节能灯D．电饭锅3．关于如图1所示的验电器，下列说法正确的是A．验电器的金属箔是绝缘体B．验电器可以用来检验物体是否带电C．验电器的原理是异种电荷相互排斥D．用橡胶棒接触金属球，金属箔一定带正电4．关于电流、电压和电阻，下列说法正确的是A．电荷的定向移动形成电流B．自由电子定向移动的方向为电流方向C．电路两端有电压，电路中一定有电流通过D．由可知，导体的电阻由电压和电流决定5．下列四个生活实例中，通过热传递的方式使（加“•”）物体内能减少的是A．春天，人在院子里晒太阳B．夏天，给杯中的饮料加冰块C．秋天，给妈妈用热水泡脚D．冬天，操场上的同学搓搓手图1金属箔绝缘垫橡胶棒金属球金属杆图3CMS3S2S1BMS3S1S2AMS1S2S3DMS1S2S36．下列说法正确的是A．家庭电路中火线与零线之间电压为36VB．家庭电路中的洗衣机和电视机是串联的C．家庭电路中必须安装保险丝或空气开关D．家庭电路中总电流过大说明电路发生短路7．有甲、乙两根完全相同的铜导线，把甲导线剪去一半，再把甲剩下的一半拉成原长，此时它的电阻为R甲，若乙导线的电阻为R乙，则下列判断正确的是A．R甲＞R乙B．R甲＝R乙C．R甲＜R乙D．无法确定8．在下列四个实例中，与“水的比热容较大”这一特性无关的是A．用循环水冷却汽车的发动机B．夏天在马路上洒水可以降温C．沿海地区比沙漠昼夜温差小D．暖气管道中用热水散热供暖9．在图2所示的电路中，若在闭合开关S后，两只灯泡都能发光，应在图2甲、乙两处连入的元件是A．甲是电压表，乙是电池B．甲是电池，乙是电流表C．甲是电流表，乙是电池D．甲是电压表，乙是电流表10．智能指纹锁是利用计算机信息技术、电子技术、机械技术等多项技术于一体的高科技产品。它的“钥匙”是特定人的指纹（相当于开关S1）、磁卡（相当于开关S2）或应急钥匙（相当于开关S3），三者都可以单独使指纹锁内的电动机M工作而打开门锁。同学们根据上述电路特点设计了如图3所示的四个电路图，其中符合设计要求的是图2L1L2甲乙S图4L1L2ABS11．下列说法正确的是A．铁块很难被压缩，这说明分子之间存在相互作用的引力B．原子核带正电，核外电子带负电，通常原子整体不显电性C．常见的物质由分子、原子构成，原子由原子核和带正电的电子构成D．拍打衣物可以将尘土拍出，这说明分子在永不停息地做无规则运动12．在研究串联电路中的电压规律实验中，小明连接了如图4所示的电路，闭合开关S后，发现两灯都不亮，他用电压表先测量电源两端电压为3V，之后测量A、B两点之间的电压接近3V，若电路中只有一处故障，则电路故障可能是A．L1断路B．L2断路C．L1短路D．L2短路13．小丽家的一只电吹风机铭牌上标有“220V500W”，一个节能灯泡上标有“220V5W”。则下列说法中正确的是A．电吹风机和节能灯泡通电后，电流通过电吹风机做功会更快B．电吹风机和节能灯泡工作时，电吹风机消耗的电能会更多C．电吹风机消耗的电能相当于100个节能灯泡消耗电能D．电吹风机正常工作3min，消耗的电能为0.025度14．2019年底中国高铁运营里程超过3万公里，占全球高铁运营里程的三分之二以上，超过其他国家总和，高铁成为我国科技发展的一张“名片”。为保障安全运行，高铁列车上安装有烟雾报警装置。如图5所示是某校科技小组设计的列车烟雾报警仪的简化原理图，电源两端电压保持不变，R0为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大，当输出信号端的电压达到某一数值时，报警器开始报警。当列车上有烟雾...
