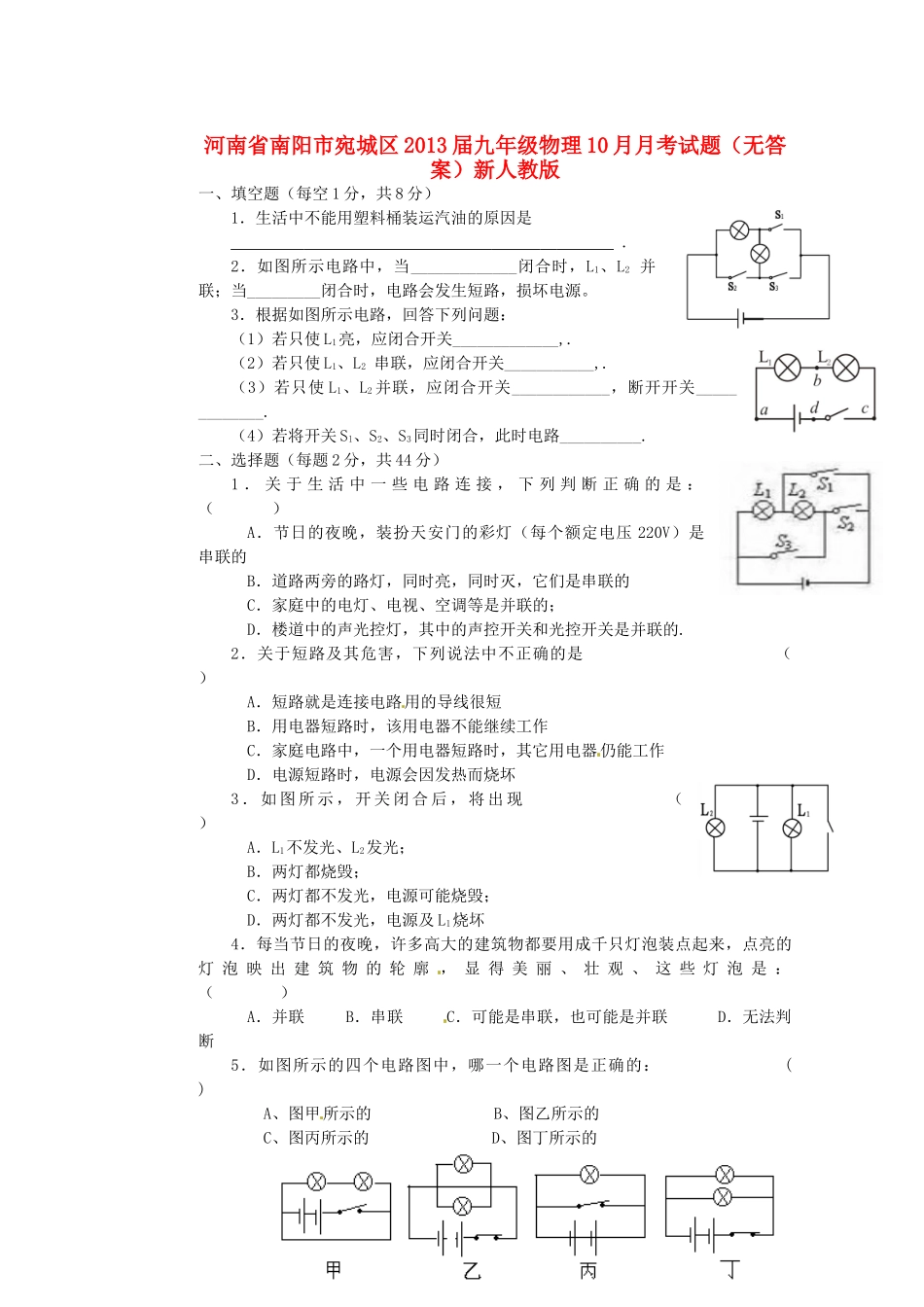

河南省南阳市宛城区2013届九年级物理10月月考试题（无答案）新人教版一、填空题（每空1分，共8分）1．生活中不能用塑料桶装运汽油的原因是.2．如图所示电路中，当_____________闭合时，L1、L2并联；当_________闭合时，电路会发生短路，损坏电源。3．根据如图所示电路，回答下列问题：（1）若只使L1亮，应闭合开关_____________,.（2）若只使L1、L2串联，应闭合开关___________,.（3）若只使L1、L2并联，应闭合开关____________，断开开关_____________.（4）若将开关Sl、S2、S3同时闭合，此时电路__________.二、选择题（每题2分，共44分）1．关于生活中一些电路连接，下列判断正确的是：（）A．节日的夜晚，装扮天安门的彩灯（每个额定电压220V）是串联的B．道路两旁的路灯，同时亮，同时灭，它们是串联的C．家庭中的电灯、电视、空调等是并联的；D．楼道中的声光控灯，其中的声控开关和光控开关是并联的.2．关于短路及其危害，下列说法中不正确的是（）A．短路就是连接电路用的导线很短B．用电器短路时，该用电器不能继续工作C．家庭电路中，一个用电器短路时，其它用电器仍能工作D．电源短路时，电源会因发热而烧坏3．如图所示，开关闭合后，将出现（）A．L1不发光、L2发光；B．两灯都烧毁；C．两灯都不发光，电源可能烧毁；D．两灯都不发光，电源及L1烧坏4．每当节日的夜晚，许多高大的建筑物都要用成千只灯泡装点起来，点亮的灯泡映出建筑物的轮廓，显得美丽、壮观、这些灯泡是：（）A．并联B．串联C．可能是串联，也可能是并联D．无法判断5．如图所示的四个电路图中，哪一个电路图是正确的：()A、图甲所示的B、图乙所示的C、图丙所示的D、图丁所示的6．如图所示，闭合开关S后，灯泡L1和L2都不亮．用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点，两灯都不亮；接触c、d两点时，两灯都亮．则（）A．开关S断路B．灯L1断路C．灯L1短路D．灯L2断路7．与图所示实验电路相对应的电路图是图中的（）8．小轿车上大都装有一个指示灯，用它来提醒司机或乘客车门是否关好。四个车门中只要有一个车门没关好（相当于一个开关断开），该指示灯就会发光。下图为小明同学设计的模拟电路图，你认为最符合要求的是（）9．小张家的卫生间按如图所示的电路安装了照明灯和换气扇，它们（）A．只能各自独立工作，而不能同时工作B．只能同时工作，而不能各自独立工作C．工作时通过的电流一定相等D．工作时两端的电压一定相等10．在图所示的电路中，闭合开关S，能用电压表测量L1两端电压的正确电路是（）11．击剑比赛中，当甲方运动员的剑(图中用“Ｓ甲”表示)击中乙方的导电服时，电路导通，乙方指示灯亮。图中能反映这种原理的电路是（）12．如图所示的电路，闭合开关S后，两灯都不亮。用电压表检测得到的结果是：Uab＝Ubc＝Ude＝Uef＝0，若故障只有一处，则可能的原因是A．电路a、b间短路B．电路b、c间断路C．电路d、e间短路或断路D．电路e、f间断路13．在下图电路中，闭合开关S，能用电压表测量L1两端电压的正确电路是（）14．如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A．B．C三处的电流分别为IA＝0.5A，IB＝0.3A，IC＝0.2A，在表格中记录数据后，下一步首先应该做的是：A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电流值D．换用电流表的另一量程，再测出一组电流值15.三个相同的灯泡L1、L2、L3组成如图所示的电路，电流表A1、A2、A3的示数分别为I1、I2、I3，则它们之间的关系是（）A．I1＝I2B．I3＝=I1＋I2C．I1＝I2＋I3D．I2＝I316．如图，三个电压表测量的读数分别为U1、U2、U3，则三个电压之间的关系是（）A．U1＝U2＝U3B．U1＋U2＝U3C．U1＝U2＜U3D．U1＋U2＞U317.如图，三个电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系是：（）A．I1＝I2＝I3B．I1＞I2＝I3C．I1＞I2＞I3D．I1＞I3＞I218．如图，通过L1的电流和通过L2的电流之比是2∶1，则A1表和A2表的示数之比是：（）A．2∶3B．3∶1C．1∶2D．2∶119．如图所示，电流表的示数是（）A．1.8AB．0.36AC．可能是1.8A，也可能是0.36AD．可能是1.4A，也...
