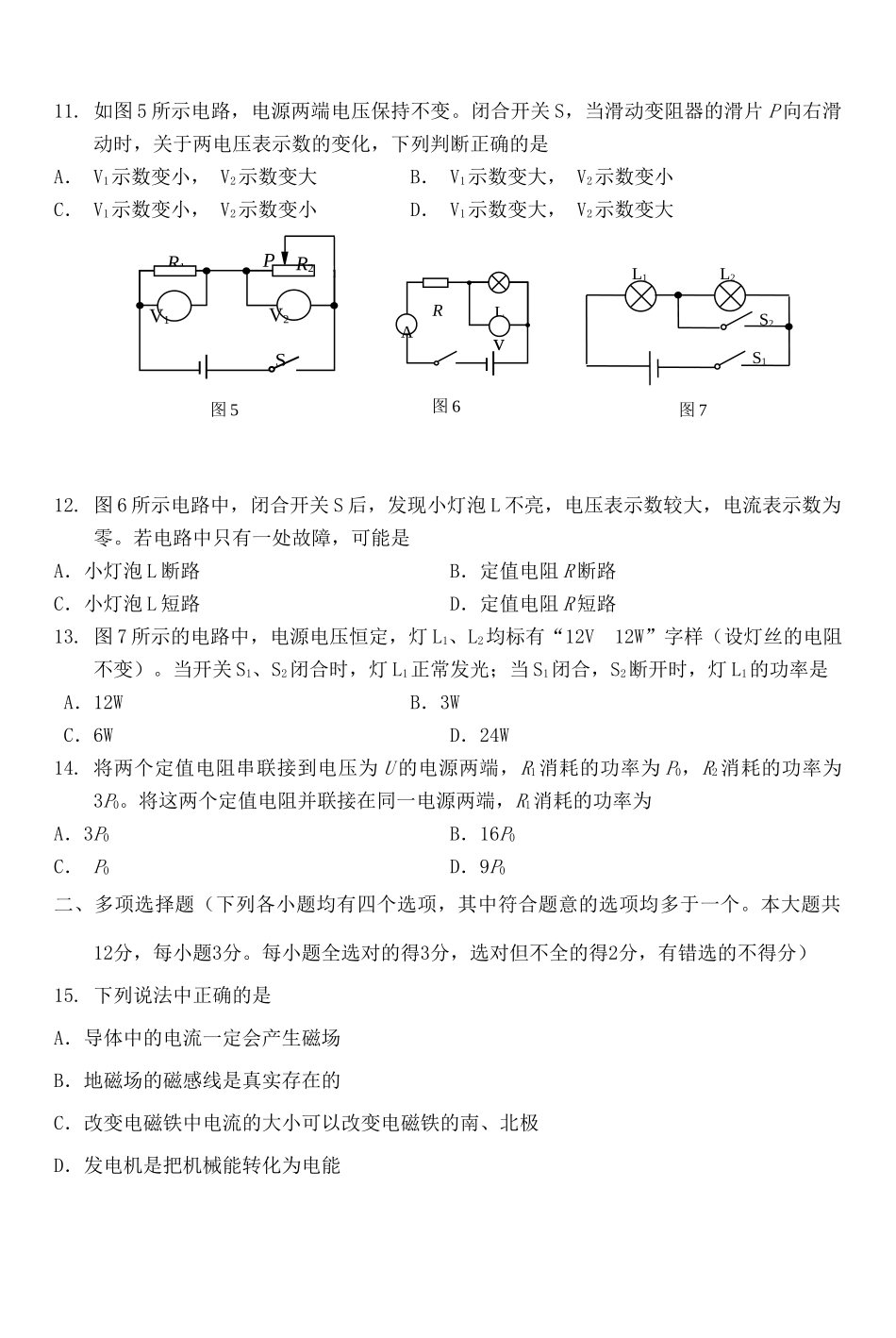

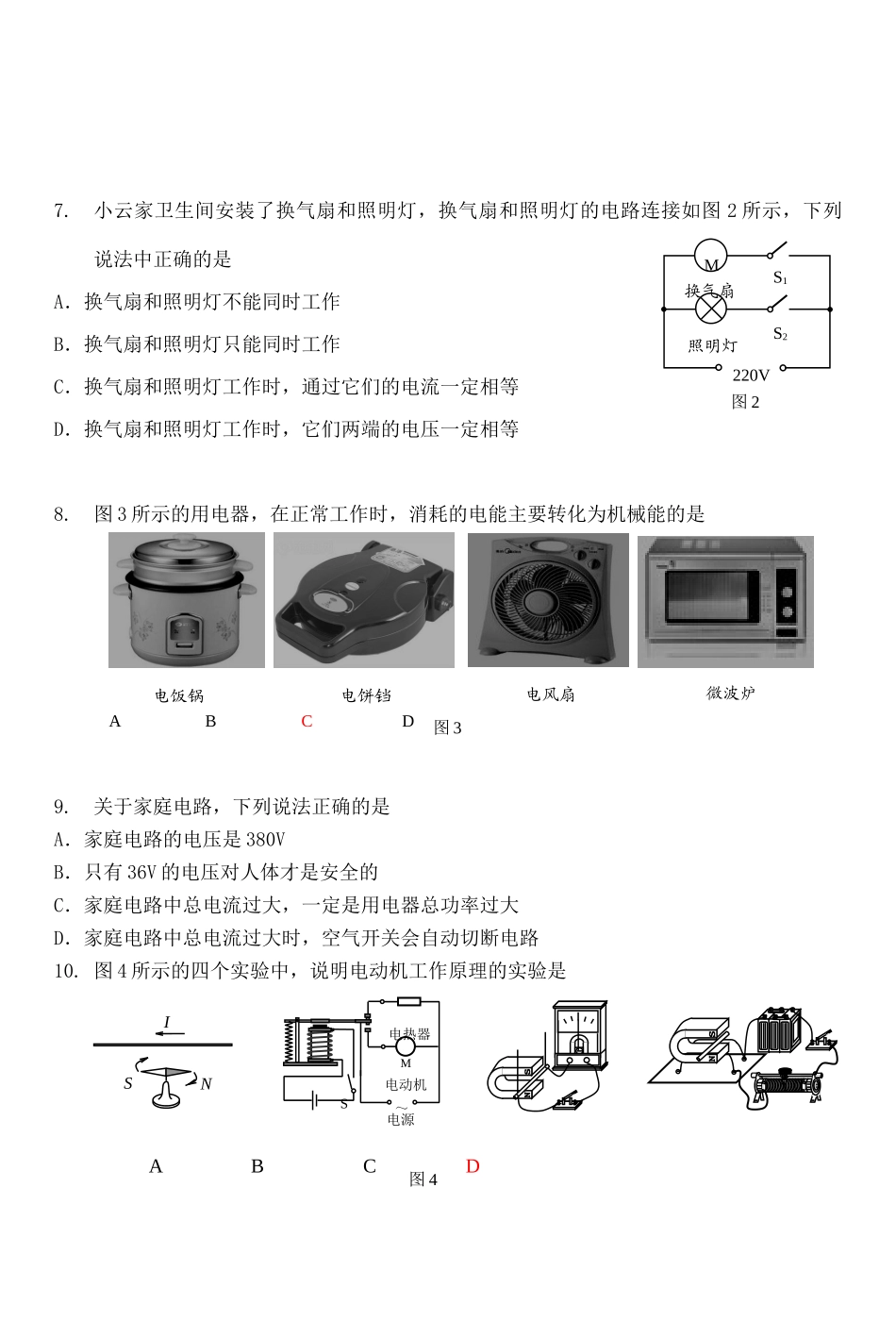

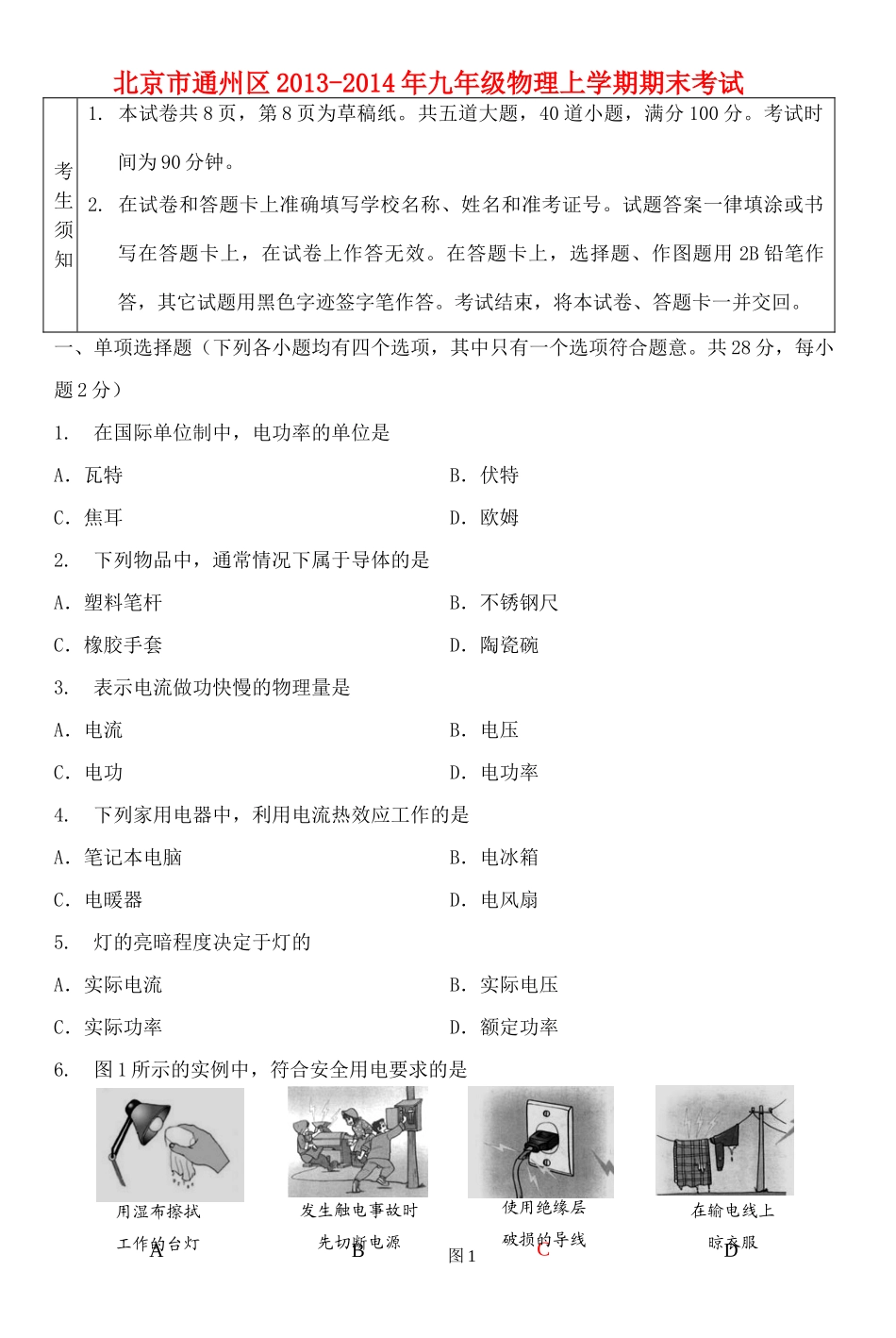

北京市通州区2013-2014年九年级物理上学期期末考试考生须知1.本试卷共8页，第8页为草稿纸。共五道大题，40道小题，满分100分。考试时间为90分钟。2.在试卷和答题卡上准确填写学校名称、姓名和准考证号。试题答案一律填涂或书写在答题卡上，在试卷上作答无效。在答题卡上，选择题、作图题用2B铅笔作答，其它试题用黑色字迹签字笔作答。考试结束，将本试卷、答题卡一并交回。一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。共28分，每小题2分）1.在国际单位制中，电功率的单位是A．瓦特B．伏特C．焦耳D．欧姆2.下列物品中，通常情况下属于导体的是A．塑料笔杆B．不锈钢尺C．橡胶手套D．陶瓷碗3.表示电流做功快慢的物理量是A．电流B．电压C．电功D．电功率4.下列家用电器中，利用电流热效应工作的是A．笔记本电脑B．电冰箱C．电暖器D．电风扇5.灯的亮暗程度决定于灯的A．实际电流B．实际电压C．实际功率D．额定功率6.图1所示的实例中，符合安全用电要求的是用湿布擦拭工作的台灯发生触电事故时先切断电源在输电线上晾衣服ABCD图1使用绝缘层破损的导线7.小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图2所示，下列说法中正确的是A．换气扇和照明灯不能同时工作B．换气扇和照明灯只能同时工作C．换气扇和照明灯工作时，通过它们的电流一定相等D．换气扇和照明灯工作时，它们两端的电压一定相等8.图3所示的用电器，在正常工作时，消耗的电能主要转化为机械能的是9.关于家庭电路，下列说法正确的是A．家庭电路的电压是380VB．只有36V的电压对人体才是安全的C．家庭电路中总电流过大，一定是用电器总功率过大D．家庭电路中总电流过大时，空气开关会自动切断电路10.图4所示的四个实验中，说明电动机工作原理的实验是ABCD电饭锅电风扇电饼铛微波炉图3图4ABCDINSS电动机M电热器～电源S1图2照明灯MS2220V换气扇11.如图5所示电路，电源两端电压保持不变。闭合开关S，当滑动变阻器的滑片P向右滑动时，关于两电压表示数的变化，下列判断正确的是A．V1示数变小，V2示数变大B．V1示数变大，V2示数变小C．V1示数变小，V2示数变小D．V1示数变大，V2示数变大12.图6所示电路中，闭合开关S后，发现小灯泡L不亮，电压表示数较大，电流表示数为零。若电路中只有一处故障，可能是A．小灯泡L断路B．定值电阻R断路C．小灯泡L短路D．定值电阻R短路13.图7所示的电路中，电源电压恒定，灯L1、L2均标有“12V12W”字样（设灯丝的电阻不变）。当开关S1、S2闭合时，灯L1正常发光；当S1闭合，S2断开时，灯L1的功率是A．12WB．3WC．6WD．24W14.将两个定值电阻串联接到电压为U的电源两端，R1消耗的功率为P0，R2消耗的功率为3P0。将这两个定值电阻并联接在同一电源两端，R1消耗的功率为A．3P0B．16P0C．P0D．9P0二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个。本大题共12分，每小题3分。每小题全选对的得3分，选对但不全的得2分，有错选的不得分）15.下列说法中正确的是A．导体中的电流一定会产生磁场B．地磁场的磁感线是真实存在的C．改变电磁铁中电流的大小可以改变电磁铁的南、北极D．发电机是把机械能转化为电能RLAv图6图7L1L2S2S1图5SV1PV2R1R2甲R2SAVR1图800.20.40.60.8161248I/AU/V乙图916.关于标有“6V3W”字样的小灯泡（忽略温度对灯丝电阻的影响），下列说法正确的是A．小灯泡的实际电压是6VB．小灯泡正常发光时的功率是3WC．小灯泡的电阻为12ΩD．小灯泡正常发光时的电流是0.2A17.下列说法中正确的是A．物理学中规定正电荷定向移动的方向为电流的方向B．用电器是将其他形式的能转化为电能的装置C．导体有电阻，绝缘体没有电阻D．导体两端电压为零，电流为零，电阻不一定为零18.如图8甲所示电路，电源两端电压不变。R1是滑动变阻器，R2是定值电阻。当开关S闭合后，逐步改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图像如图8乙所示。下列判断正确的是A．电源两端电压为10VB．电路消耗电功率的最大值为7.2WC．变阻器R1接入电路的最大阻值为100D．定值电阻R2的电阻值为40三、填空题（共12分，每小题2分）19.磁极间的相...
