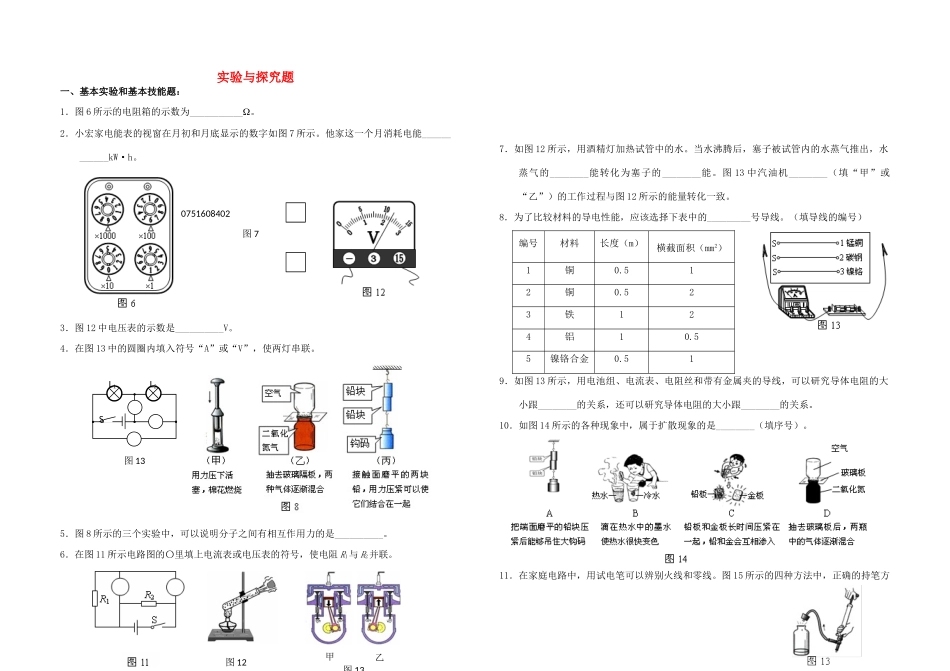

图12实验与探究题一、基本实验和基本技能题：1．图6所示的电阻箱的示数为___________。2．小宏家电能表的视窗在月初和月底显示的数字如图7所示。他家这一个月消耗电能____________kW·h。3．图12中电压表的示数是__________V。4．在图13中的圆圈内填入符号“A”或“V”，使两灯串联。5．图8所示的三个实验中，可以说明分子之间有相互作用力的是__________。6．在图11所示电路图的〇里填上电流表或电压表的符号，使电阻R1与R2并联。7．如图12所示，用酒精灯加热试管中的水。当水沸腾后，塞子被试管内的水蒸气推出，水蒸气的________能转化为塞子的________能。图13中汽油机________（填“甲”或“乙”）的工作过程与图12所示的能量转化一致。8．为了比较材料的导电性能，应该选择下表中的_________号导线。（填导线的编号）编号材料长度（m）横截面积（mm2）1铜0.512铜0.523铁124铝10.55镍铬合金0.519．如图13所示，用电池组、电流表、电阻丝和带有金属夹的导线，可以研究导体电阻的大小跟________的关系，还可以研究导体电阻的大小跟________的关系。10．如图14所示的各种现象中，属于扩散现象的是________（填序号）。11．在家庭电路中，用试电笔可以辨别火线和零线。图15所示的四种方法中，正确的持笔方0751608402图7图13L1L2S图13甲乙法是________（填序号）。12．小鹏同学做“探究改变物体内能”的实验，如图13所示。他用气筒向装有少量酒精的瓶内用力打气的过程中，瓶内气体的内能会（选填“增大”或“减小”）。当他向瓶中继续打气，瓶塞从瓶口处跳出时，观察到瓶内有白雾产生。这是由于瓶内的气体对外做功使其内能，温度降低而液化（选填“增大”或“减小”）。13．核电站利用核能发电，目前核电站主要是利用重核（选填“裂变”或“聚变”）反应释放的核能。14．下列关于图14所示现象的说法，正确的是A．甲图：抽去玻璃隔板后，两瓶中的气体逐渐混合，这是气体的扩散现象B．乙图:试管内的水沸腾后，软木塞从试管口飞出时，软木塞的机械能转化为内能C．丙图：缓慢向上提拉与水面接触的玻璃板，弹簧测力计示数变大，说明分子间存在引力D．丁图：迅速拉动绕在金属管外的皮绳，橡皮塞从金属管口飞出，说明分子永不停息的运动15．能量的转化和使用，使人类获得了生活的方便和舒适，有时也会酿成灾害。火灾就是一种典型的失控能量释放。发生火灾时，各种易燃物，如木材、易燃气体、燃料等，内部存储的化学能很快被释放出来，转化为内能，对人们的生命、财产造成重大损害。大部分火灾是由于不遵守安全规则引起的，我们称之为人为灾害。自然界往往也会在短时间内释放出惊人的能量，如森林大火，我们称之为自然灾害或“天灾”。除火灾外，你还了解有哪些“短时间内释放出惊人能量”的自然灾害？请列举出两项：⑴_____________________；⑵___________________。16．有些家用电器没有电源开关，例如电冰箱的三线插头插到插座上就开始工作了。为了便于控制，技术人员设计了带有开关的插座，用这个开关就可以控制接在插座上的用电器的通断。图14甲所示就是带有按键式开关的三线插座外形。打开插座的盖板，可以看到接线板上有五个接线柱，如图14乙所示。请你依照安全用电的要求，将这个带开关的三线插座接在电路中。17．在图14所示的实验中接通开关后，灯泡不发光。加热废灯泡灯芯的玻璃柱到红炽状态，玻璃柱变为，使电路闭合，灯泡发光。18．在图15所示的实验中，开关闭合后，加热电阻丝，灯泡变（填“亮”或“暗”），说明电阻丝的阻值随温度的升高而（填“增大”或“减小”）。19．爱动脑筋的小刚在探究“在通电时间相同时，电流通过导体产生的热量跟电流、电阻的关系”的活动中，设计了如图19所示的电路。在三个相同的烧瓶中装有质量相同的煤油，用电阻丝（R甲＝R丙≠R乙）给烧瓶中的煤油加热，然后图14图15观察并记录烧瓶中温度计示数的变化情况，就可以对电阻丝放热的多少进行比较。请你仔细观察小刚设计的实验电路，并回答下列问题：⑴研究电热跟电阻的关系时，应该比较________两个烧瓶中温度计的示数变化情况。⑵研究电热跟电流的关系时，应该比较________两个烧瓶中温度计的...
