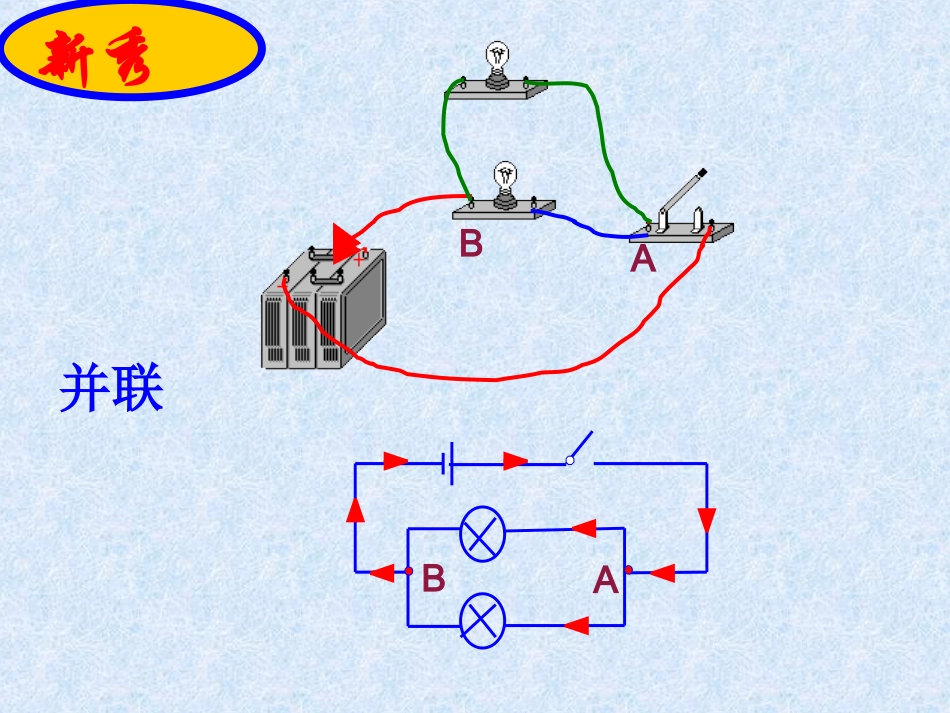

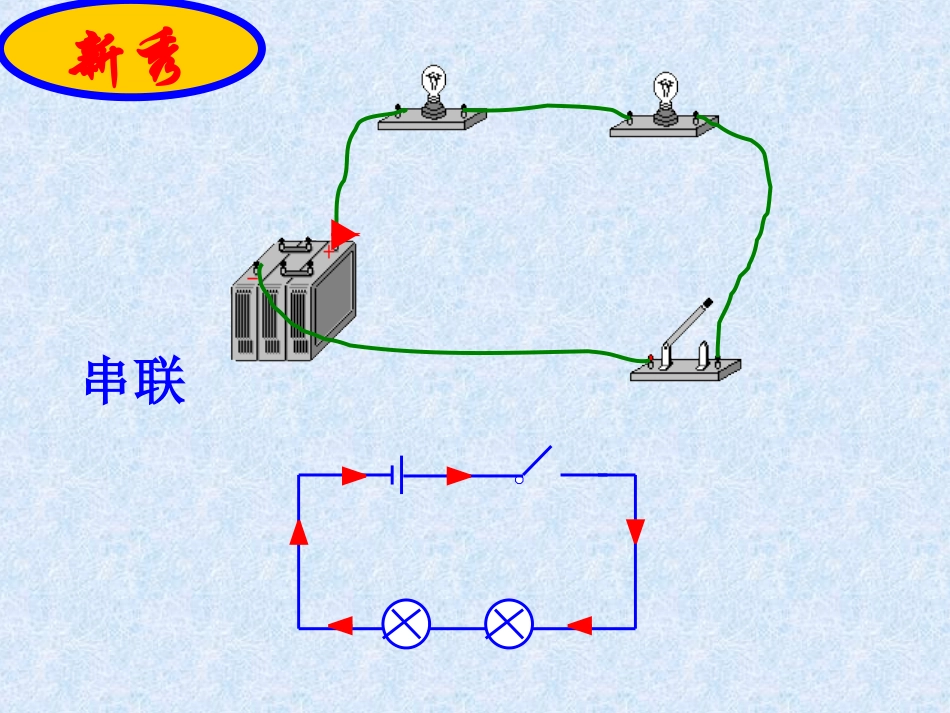

第五章电流和电路三串联新秀BA并联新秀BA有一个电源、一只开关、两只灯泡、若干导线,你设计出两灯串联的电路,画出电路图,并在图上标出电流的流向。研修生探究串联电路的特点1、按电路图连接电路,闭合、断开开关,观察两灯的亮灭情况。研修生探究串联电路的特点2、闭合开关,取下一只灯泡,另一只还会亮吗?3、在电路中增加两只开关,按如图甲所示连入电路中。闭合所有开关,再断开其中的一只,观察灯泡的亮灭情况。S1S2S3L1L2甲研修生串联电路的特点连接方式电流路径用电器影响情况开关用电器依次首尾相连一个用电器断开,其余用电器均不工作只有一条电流路径控制整个电路有一个电源、一只开关、两只灯泡、若干导线,你设计出两灯并联的电路,画出电路图,并在图上标出电流的流向。研修生探究并联电路的特点1、按电路图连接电路,闭合、断开开关,观察两灯的亮灭情况。研修生探究并联电路的特点2、闭合开关,取下一只灯泡,另一只还会亮吗?3、在电路中增加两只开关,按如图乙所示连入电路中。闭合所有开关,再断开其中的一只,观察灯泡的亮灭情况。L2L1S1S2S3乙研修生并联电路的特点连接方式电流路径用电器影响情况开关用电器首首、尾尾相连一个用电器断开,其余用电器仍可工作有多条电流路径干路开关控制整个电路,支路开关控制所在支路教室里有哪些用电器?它们是怎样连接的?你是怎样判断的?研修生自来水厂需要安装两台抽水机,它们可以同时工作也可以单独工作。控制人员为了方便地知道抽水机的工作情况,又想加装两只灯泡来显示哪台抽水机在工作。请你帮他设计出该电路。设计师专家1、上海世博园照明系统采用的都是LED灯,与普通灯泡相比,LED能耗少,亮度强。请查阅资料,了解LED是怎样连在电路里的,它的发光原理与普通灯泡是否相同。2、请调查一下十字路口处红绿灯的连接情况。
