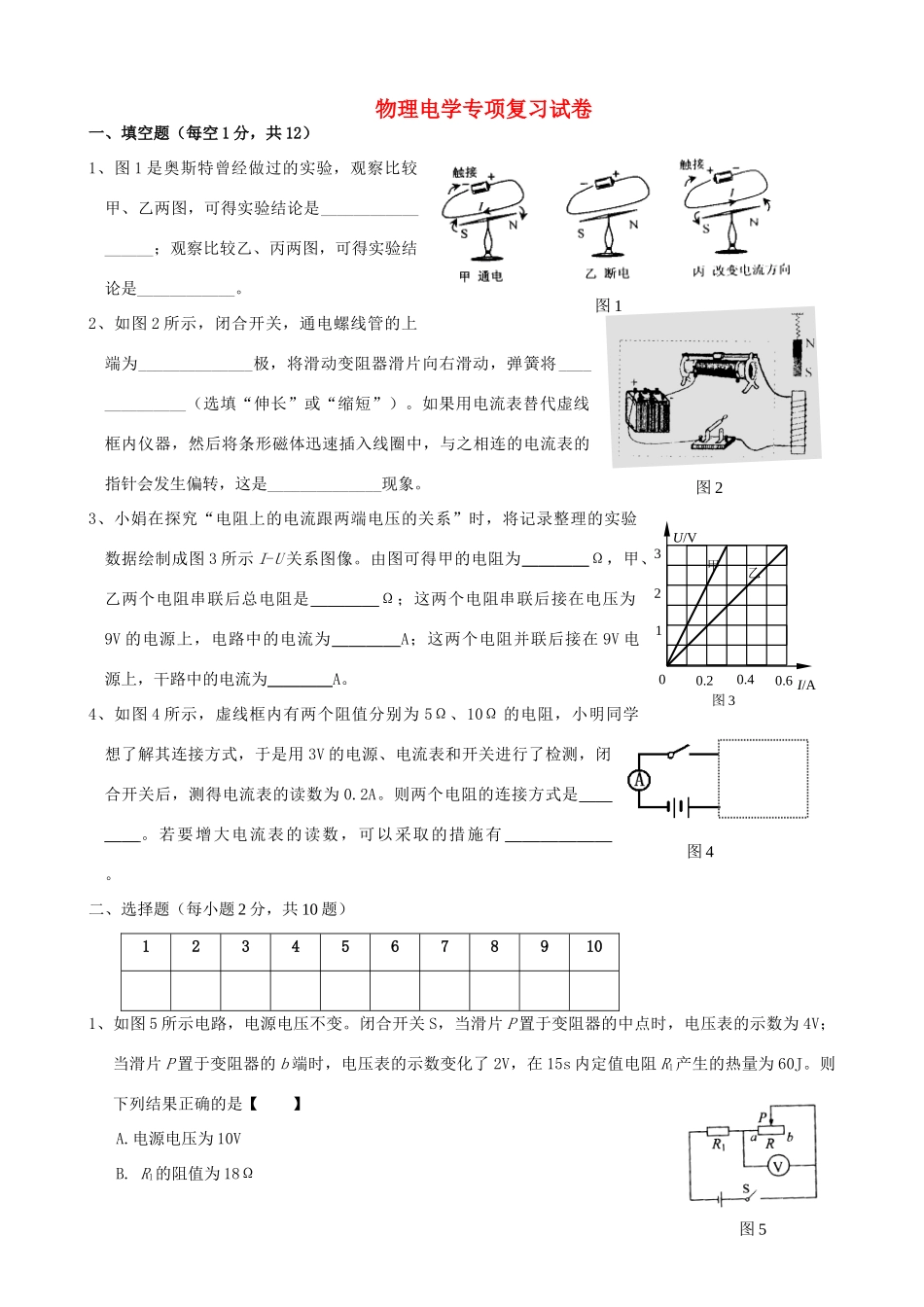

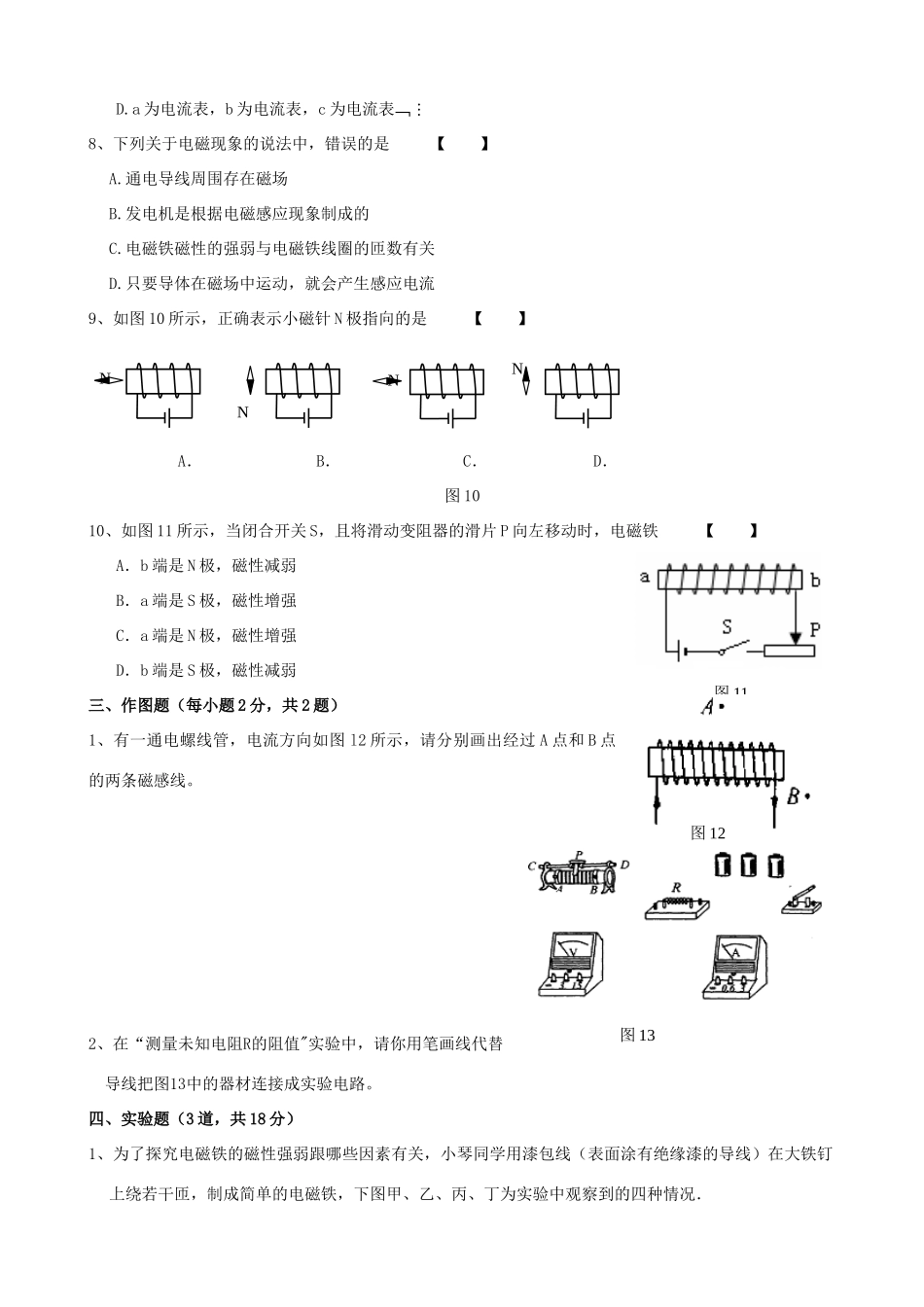

物理电学专项复习试卷一、填空题（每空1分，共12）1、图1是奥斯特曾经做过的实验，观察比较甲、乙两图，可得实验结论是__________________；观察比较乙、丙两图，可得实验结论是____________。2、如图2所示，闭合开关，通电螺线管的上端为______________极，将滑动变阻器滑片向右滑动，弹簧将______________（选填“伸长”或“缩短”）。如果用电流表替代虚线框内仪器，然后将条形磁体迅速插入线圈中，与之相连的电流表的指针会发生偏转，这是______________现象。3、小娟在探究“电阻上的电流跟两端电压的关系”时，将记录整理的实验数据绘制成图3所示I-U关系图像。由图可得甲的电阻为＿＿＿＿Ω，甲、乙两个电阻串联后总电阻是＿＿＿＿Ω；这两个电阻串联后接在电压为9V的电源上，电路中的电流为＿＿＿＿A；这两个电阻并联后接在9V电源上，干路中的电流为＿＿＿＿A。4、如图4所示，虚线框内有两个阻值分别为5Ω、10Ω的电阻，小明同学想了解其连接方式，于是用3V的电源、电流表和开关进行了检测，闭合开关后，测得电流表的读数为0.2A。则两个电阻的连接方式是＿＿＿＿。若要增大电流表的读数，可以采取的措施有＿＿＿＿＿＿。二、选择题（每小题2分，共10题）123456789101、如图5所示电路，电源电压不变。闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化了2V，在15s内定值电阻R1产生的热量为60J。则下列结果正确的是【】A.电源电压为10VB.R1的阻值为18Ω图1图2图3甲乙I/AU/V0.212300.40.6图4图5C.滑动变阻器R的最大阻值为9ΩD.R1先后两次消耗的电功率之比为4﹕32、如图6所示，闭合开关，将滑动变阻器的滑片向上滑动时，观察到的现象是【】A．灯泡变暗，电压表示数变大B.灯泡变亮，电压表示数不变C．电路消耗的总功率变小，电压表示数不变D.电路消耗的总功率变大，电压表示数变大3、小洁家购买了一台电饭锅，在使用时闻到橡胶的焦糊味，用手摸其电源线发现很热，而其它用电器仍正常工作，请你用所学的物理知识帮小洁分析一下，发生这一现象的原因是【】A.电压太高B.导线太粗C.导线太细D.导线太短4、如图7所示，灯L1、L2上分别标有“6V6W”、“6V3W”的字样，当开关S闭合时，灯L1、L2都能发光，则甲、乙两电压表的示数之比是【】A．1∶1B．1∶2C．2∶3D．3∶25、保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会发光，表明门都关上了．图3中符合要求的电路是【】6、在图8所示的电路中，闭合开关S，能用电压表测量L1两端电压的正确电路是【】7、如图9，L是灯泡，且两灯均正常发光，“○”处可以连接电流表、电压表测量电路中的电流、电压，以下说法中正确的是【】A.a为电流表，b为电压表，c为电流表B.a为电压表，b为电压表，c为电流表C.a为电流表，b为电流表，c为电压表图7图8图9图6D.a为电流表，b为电流表，c为电流表8、下列关于电磁现象的说法中，错误的是【】A.通电导线周围存在磁场B.发电机是根据电磁感应现象制成的C.电磁铁磁性的强弱与电磁铁线圈的匝数有关D.只要导体在磁场中运动，就会产生感应电流9、如图10所示，正确表示小磁针N极指向的是【】A．B．C．D．图1010、如图11所示，当闭合开关S，且将滑动变阻器的滑片P向左移动时，电磁铁【】A．b端是N极，磁性减弱B．a端是S极，磁性增强C．a端是N极，磁性增强D．b端是S极，磁性减弱三、作图题（每小题2分，共2题）1、有一通电螺线管，电流方向如图l2所示，请分别画出经过A点和B点的两条磁感线。2、在“测量未知电阻R的阻值"实验中，请你用笔画线代替导线把图13中的器材连接成实验电路。四、实验题（3道，共18分）1、为了探究电磁铁的磁性强弱跟哪些因素有关，小琴同学用漆包线（表面涂有绝缘漆的导线）在大铁钉上绕若干匝，制成简单的电磁铁，下图甲、乙、丙、丁为实验中观察到的四种情况．NNNN图11图12图13①当开关闭合后，请在甲图中标出磁体的N极；②比较图______________和______________可知：匝数相同时，电流越大磁性越强；③由图______________可知：当电流一定时，匝数越多，磁性越强．2、在...
