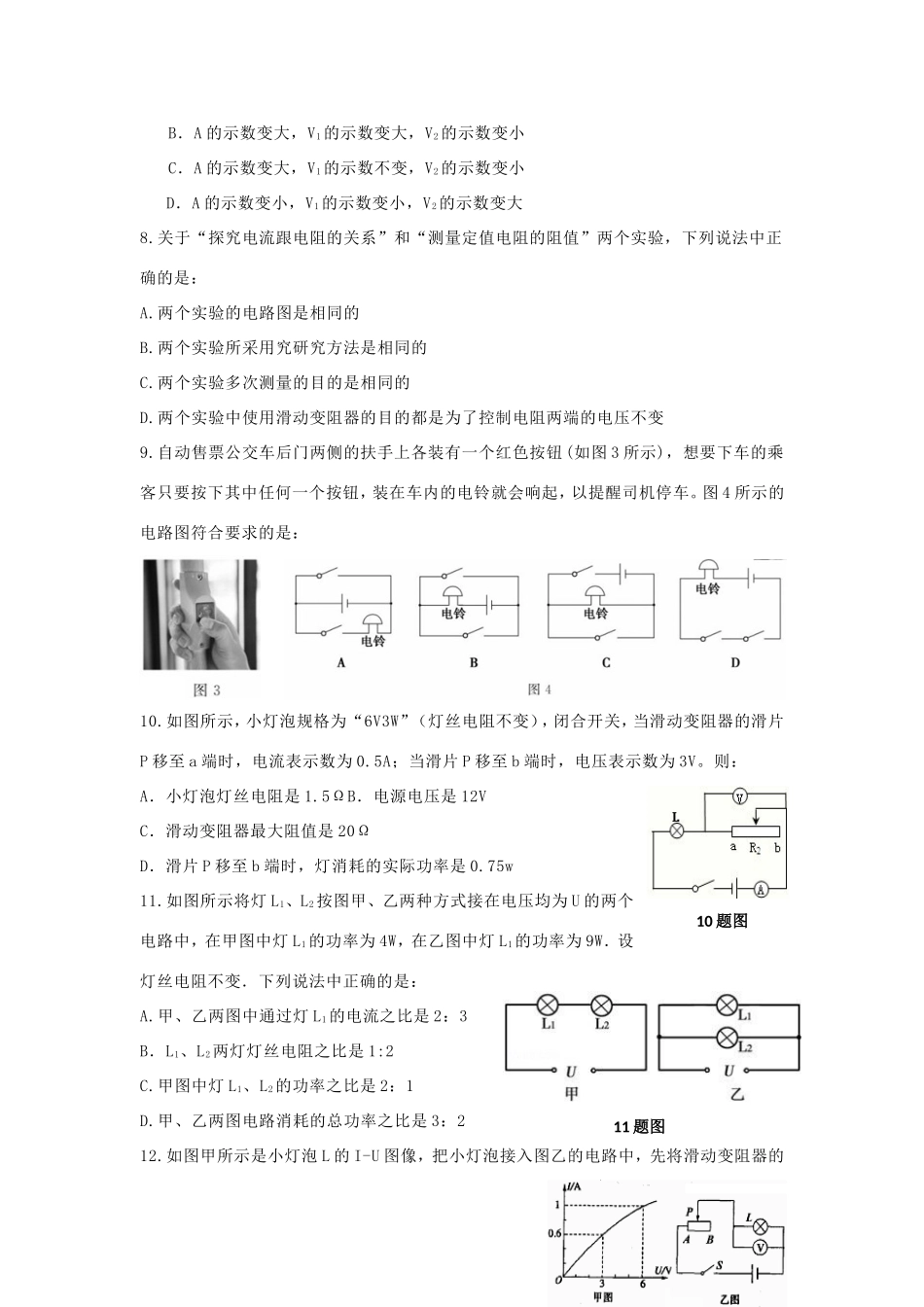

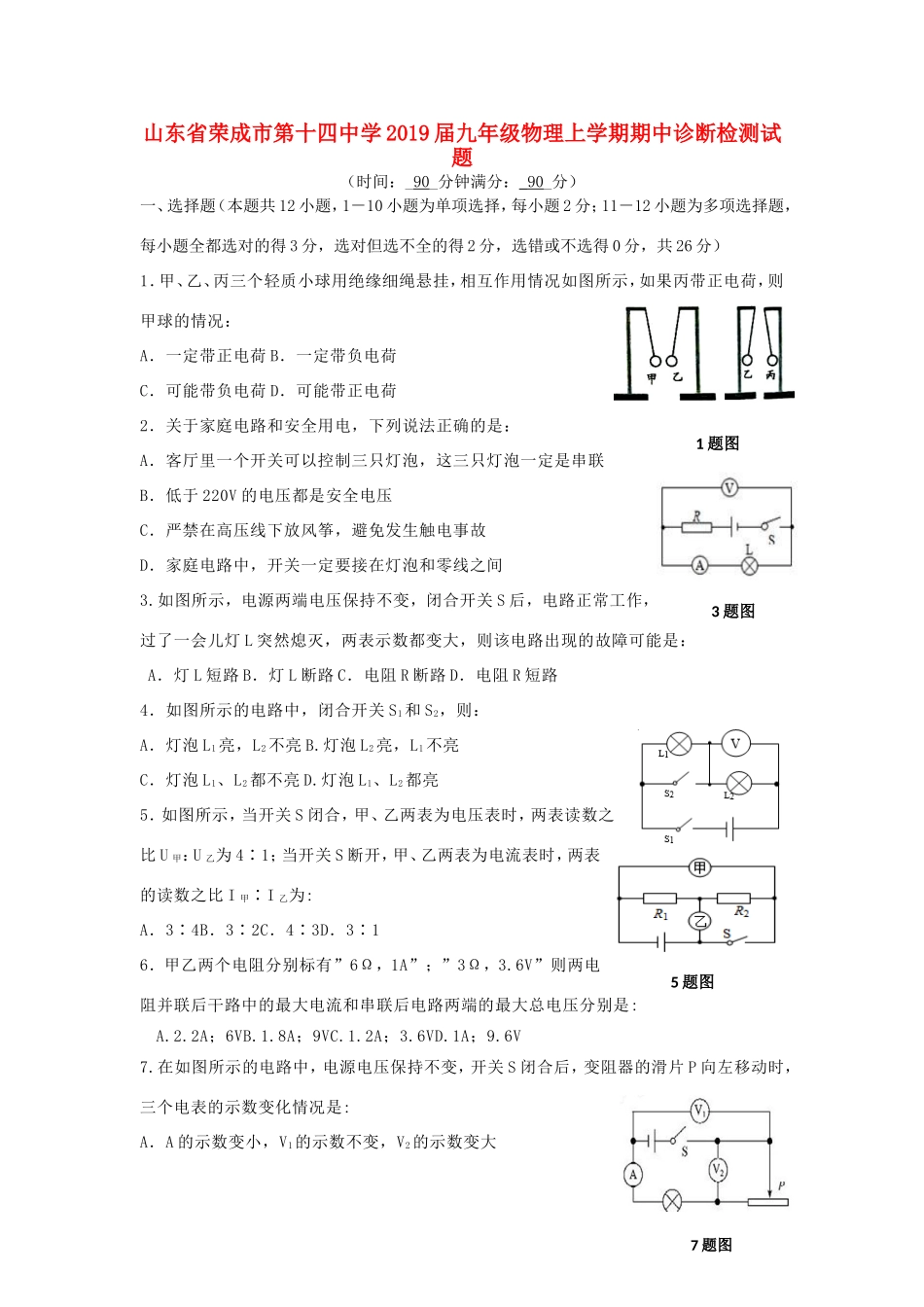

山东省荣成市第十四中学2019届九年级物理上学期期中诊断检测试题（时间：_90_分钟满分：_90_分）一、选择题（本题共12小题，1－10小题为单项选择，每小题2分；11－12小题为多项选择题，每小题全都选对的得3分，选对但选不全的得2分，选错或不选得0分，共26分）1．甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示，如果丙带正电荷，则甲球的情况：A．一定带正电荷B．一定带负电荷C．可能带负电荷D．可能带正电荷2．关于家庭电路和安全用电，下列说法正确的是：A．客厅里一个开关可以控制三只灯泡，这三只灯泡一定是串联B．低于220V的电压都是安全电压C．严禁在高压线下放风筝，避免发生触电事故D．家庭电路中，开关一定要接在灯泡和零线之间3.如图所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿灯L突然熄灭，两表示数都变大，则该电路出现的故障可能是：A．灯L短路B．灯L断路C．电阻R断路D．电阻R短路4．如图所示的电路中，闭合开关S1和S2，则：A．灯泡L1亮，L2不亮B.灯泡L2亮，L1不亮C．灯泡L1、L2都不亮D.灯泡L1、L2都亮5．如图所示，当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲：U乙为4∶1；当开关S断开，甲、乙两表为电流表时，两表的读数之比I甲∶I乙为:A．3∶4B．3∶2C．4∶3D．3∶16．甲乙两个电阻分别标有”6Ω，1A”；”3Ω，3.6V”则两电阻并联后干路中的最大电流和串联后电路两端的最大总电压分别是:A.2.2A；6VB.1.8A；9VC.1.2A；3.6VD.1A；9.6V7.在如图所示的电路中，电源电压保持不变，开关S闭合后，变阻器的滑片P向左移动时，三个电表的示数变化情况是:A．A的示数变小，V1的示数不变，V2的示数变大1题图3题图4题图5题图7题图B．A的示数变大，V1的示数变大，V2的示数变小C．A的示数变大，V1的示数不变，V2的示数变小D．A的示数变小，V1的示数变小，V2的示数变大8.关于“探究电流跟电阻的关系”和“测量定值电阻的阻值”两个实验，下列说法中正确的是：A.两个实验的电路图是相同的B.两个实验所采用究研究方法是相同的C.两个实验多次测量的目的是相同的D.两个实验中使用滑动变阻器的目的都是为了控制电阻两端的电压不变9.自动售票公交车后门两侧的扶手上各装有一个红色按钮(如图3所示)，想要下车的乘客只要按下其中任何一个按钮，装在车内的电铃就会响起，以提醒司机停车。图4所示的电路图符合要求的是：10.如图所示，小灯泡规格为“6V3W”（灯丝电阻不变），闭合开关，当滑动变阻器的滑片P移至a端时，电流表示数为0.5A；当滑片P移至b端时，电压表示数为3V。则：A．小灯泡灯丝电阻是1.5ΩB．电源电压是12VC．滑动变阻器最大阻值是20ΩD．滑片P移至b端时，灯消耗的实际功率是0.75w11.如图所示将灯L1、L2按图甲、乙两种方式接在电压均为U的两个电路中，在甲图中灯L1的功率为4W，在乙图中灯L1的功率为9W．设灯丝电阻不变．下列说法中正确的是：A.甲、乙两图中通过灯L1的电流之比是2：3B．L1、L2两灯灯丝电阻之比是1:2C.甲图中灯L1、L2的功率之比是2：1D.甲、乙两图电路消耗的总功率之比是3：212.如图甲所示是小灯泡L的I-U图像，把小灯泡接入图乙的电路中，先将滑动变阻器的10题图11题图滑片P移至B端，闭合开关S，电压表示数为3V;再将滑片P向左移动直到电压表示数为6V，此时小灯泡L刚好正常发光。已知电源电压恒定，滑动变阻器的铭牌标有“20Ω2A”，下列说法中正确的是：A.电源电压为6VB.小灯泡的额定功率为3.6WC.为保证各元件安全，电路消耗的最大功率为15WD.小灯泡正常发光时，变阻器消耗的功率为9W二、填空题（本题共8小题，每小题2分，共16分）13.两个相同的验电器A和B，A带负电，B不带电。验电器A的金属薄片张开，这是因为；用金属棒把A和B连接起来的瞬间，金属棒中的电流方向从_____(选填“A到B”或“B到A”)。14.如图所示是一定时炸弹的引爆装置，当起爆器中有电流通过时就会引起爆炸.起爆前定时开关S应处于是状态.设定起爆时间一到，定时开关S会自动由一种状态切换成另一种状态而发生爆炸.为使引爆装置停止工作，拆弹专家应剪断图中(填“a”或“b”)处剪断导线.15．电阻R1与R2的I﹣U图象如图所示。当R2上的电压为1.5V时...
