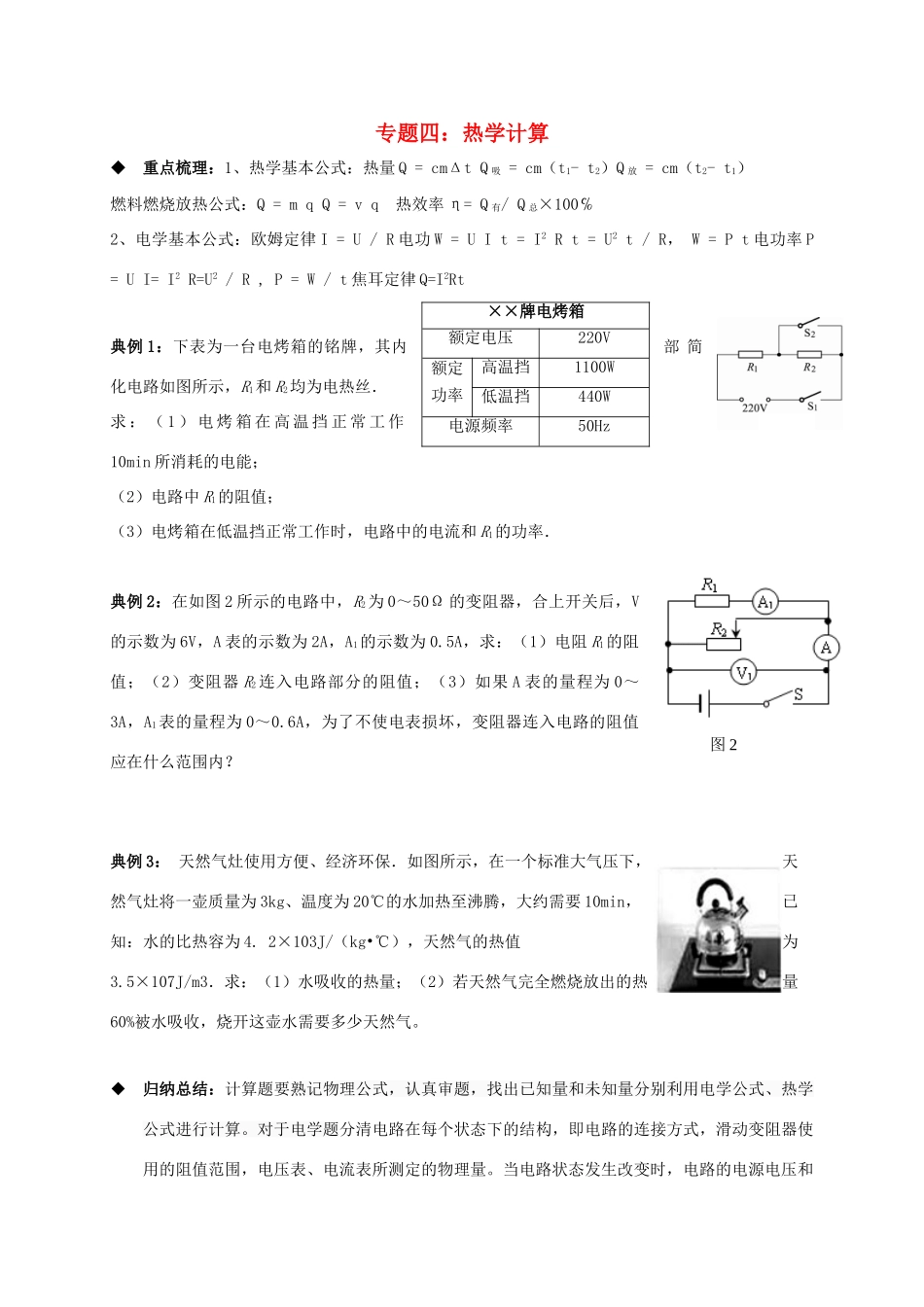

图2专题四：热学计算重点梳理：1、热学基本公式：热量Q=cmΔtQ吸=cm（t1-t2）Q放=cm（t2-t1）燃料燃烧放热公式：Q=mqQ=vq热效率η=Q有/Q总×100℅2、电学基本公式：欧姆定律I=U/R电功W=UIt=I2Rt=U2t/R，W=Pt电功率P=UI=I2R=U2/R,P=W/t焦耳定律Q=I2Rt典例1：下表为一台电烤箱的铭牌，其内部简化电路如图所示，R1和R2均为电热丝．求：（1）电烤箱在高温挡正常工作10min所消耗的电能；（2）电路中R1的阻值；（3）电烤箱在低温挡正常工作时，电路中的电流和R1的功率．典例2：在如图2所示的电路中，R2为0～50Ω的变阻器，合上开关后，V的示数为6V，A表的示数为2A，A1的示数为0.5A，求：（1）电阻R1的阻值；（2）变阻器R2连入电路部分的阻值；（3）如果A表的量程为0～3A，A1表的量程为0～0.6A，为了不使电表损坏，变阻器连入电路的阻值应在什么范围内？典例3：天然气灶使用方便、经济环保．如图所示，在一个标准大气压下，天然气灶将一壶质量为3kg、温度为20℃的水加热至沸腾，大约需要10min，已知：水的比热容为4.2×103J/（kg•℃），天然气的热值为3.5×107J/m3．求：（1）水吸收的热量；（2）若天然气完全燃烧放出的热量60%被水吸收，烧开这壶水需要多少天然气。归纳总结：计算题要熟记物理公式，认真审题，找出已知量和未知量分别利用电学公式、热学公式进行计算。对于电学题分清电路在每个状态下的结构，即电路的连接方式，滑动变阻器使用的阻值范围，电压表、电流表所测定的物理量。当电路状态发生改变时，电路的电源电压和××牌电烤箱额定电压220V额定功率高温挡1100W低温挡440W电源频率50Hz定值电阻阻值—般不随电路状态的改变而改变.抓住以上“不变量”，利用欧姆定律、串并联电路特点、电功及电功率的计算公式，焦耳定律公式等求解。要有解题的过程以及相应的文字说明。跟踪训练：1、如右图所示，电源电压和灯泡电阻不变，当合上开关S1，断开开关S2和S3时，电灯R1正常发光，电压表示数为6V；当合上开关S1，S2，断开S3时，电流表示数为1A；当合上S3，断开S1、S2时，灯R1的实际功率为其额定功率的1/9，R2消耗的功率为0.6W，求灯L的额定功率和电阻R3的阻值。2、如图所示，虚线框内有两个阻值相同的定值电阻和一个开关S1.当开关S1闭合时，电流表的示数增加0.2A，电路的总功率增加1.6W.请画出两种可能的连接电路图，并分别计算电源电压和定值电阻的阻值.3、(2015•临沂）如图甲所示是一种家用调温式电熨斗，工作过程中电源电压恒为220V，电熨斗金属底板质量为500g，图乙是它的工作电路，发热部分由调温电阻R和定值电阻R0组成（电阻值均不受温度影响），调温电阻R最大阻值为110Ω，预热时电熨斗以最大功率正常工作100s可使金属底板的温度从20℃升高到220℃[金属底板的比热容为0.44×103J/（kg•℃），假设电熨斗发热体放出的热量全部被金属底板吸收]，则：（1）预热时金属底板吸收的热量是多少？（2）电熨斗的最大功率是多少？（3）定值电阻R0的阻值是多大？（4）电熨斗调温过程中，电路中的最小电流是多少？走近中考：1、（2016菏泽）如图甲所示的电路图，电源电压6V保持不变，灯L2的电阻是10Ω，闭合开关S，电流表A1的示数如图乙所示．（1）灯泡L1和L2的连接方式是联．（2）不考虑温度对灯丝电阻的影响，求：灯L1的阻值和电流表A的示数．2、（2016德州）在如图甲所示的电路中，R0为定值电阻，R为滑动变阻器，电源电压不变，闭合开关S后，调节滑片P从a端移动到b端过程中，电流表示数I与电压表示数U的变化关系如图乙所示．求：（1）电路中电流最小时，1min内电流通过电阻R做的功；（2）电源电压和定值电阻R0；（3）若电压表量程为0～15V，电流表量程为0～3A，为保证电表正常工作，定值电阻R0消耗的功率范围．3、（2016•东营）随着电器化时代的到来，家用电器已广泛应用到我们的生活中．某家庭煲汤用电热锅简化电路如图所示，电热锅额定电压为220V，R1，R2均为发热电阻，其阻值分别为80Ω、404Ω．接通电源，闭合开关S1、S2，电热锅处于“大火”加热状态；当锅内温度达到100℃时，开关S2自动断开，开关S1仍闭合，电热锅处于“小火”炖煮状态．（1）电热锅在额定电压下，处于...
