中考物理备考复习资料汇编 专题01 测量小灯泡的电功率(一)试卷VIP免费

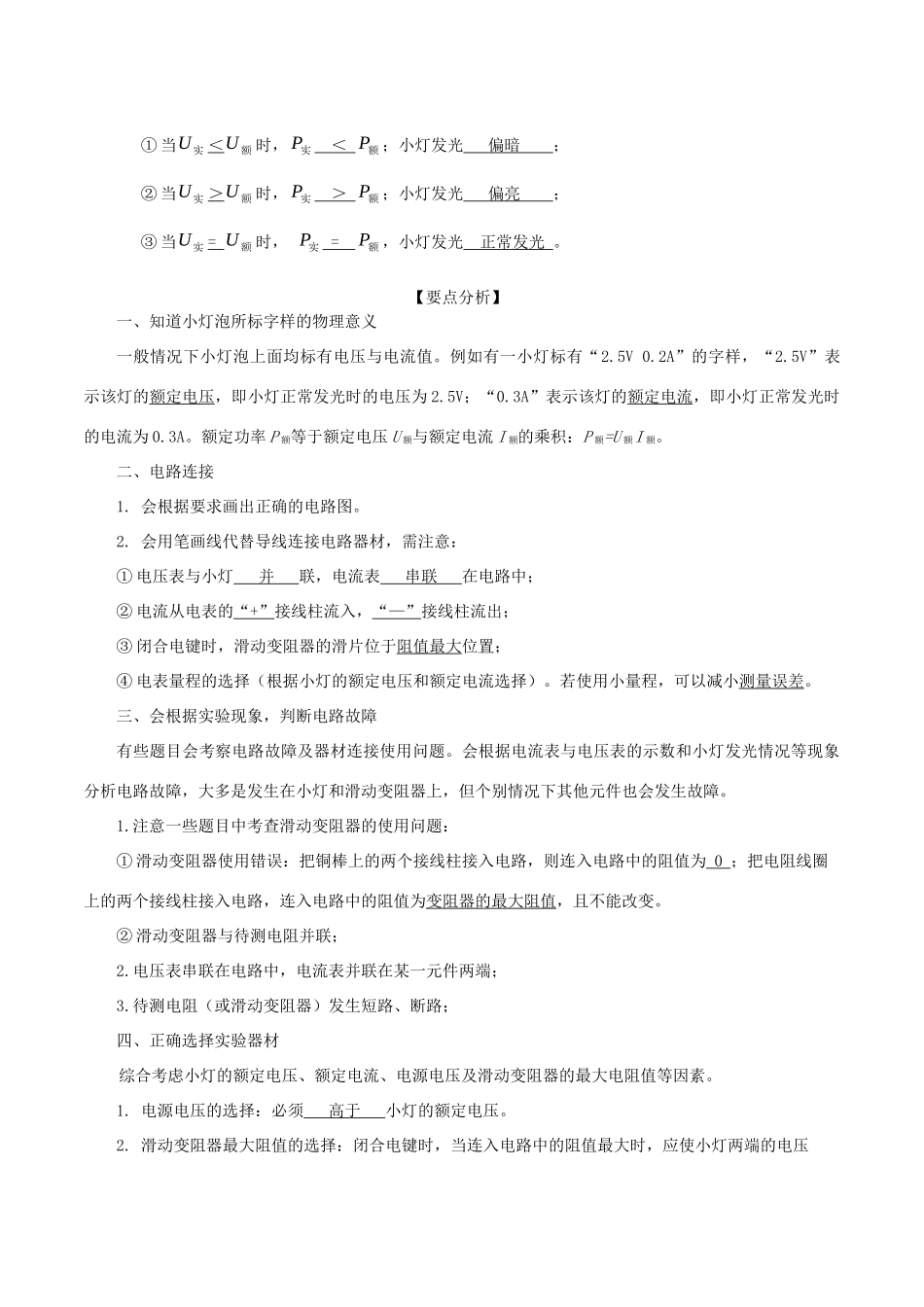

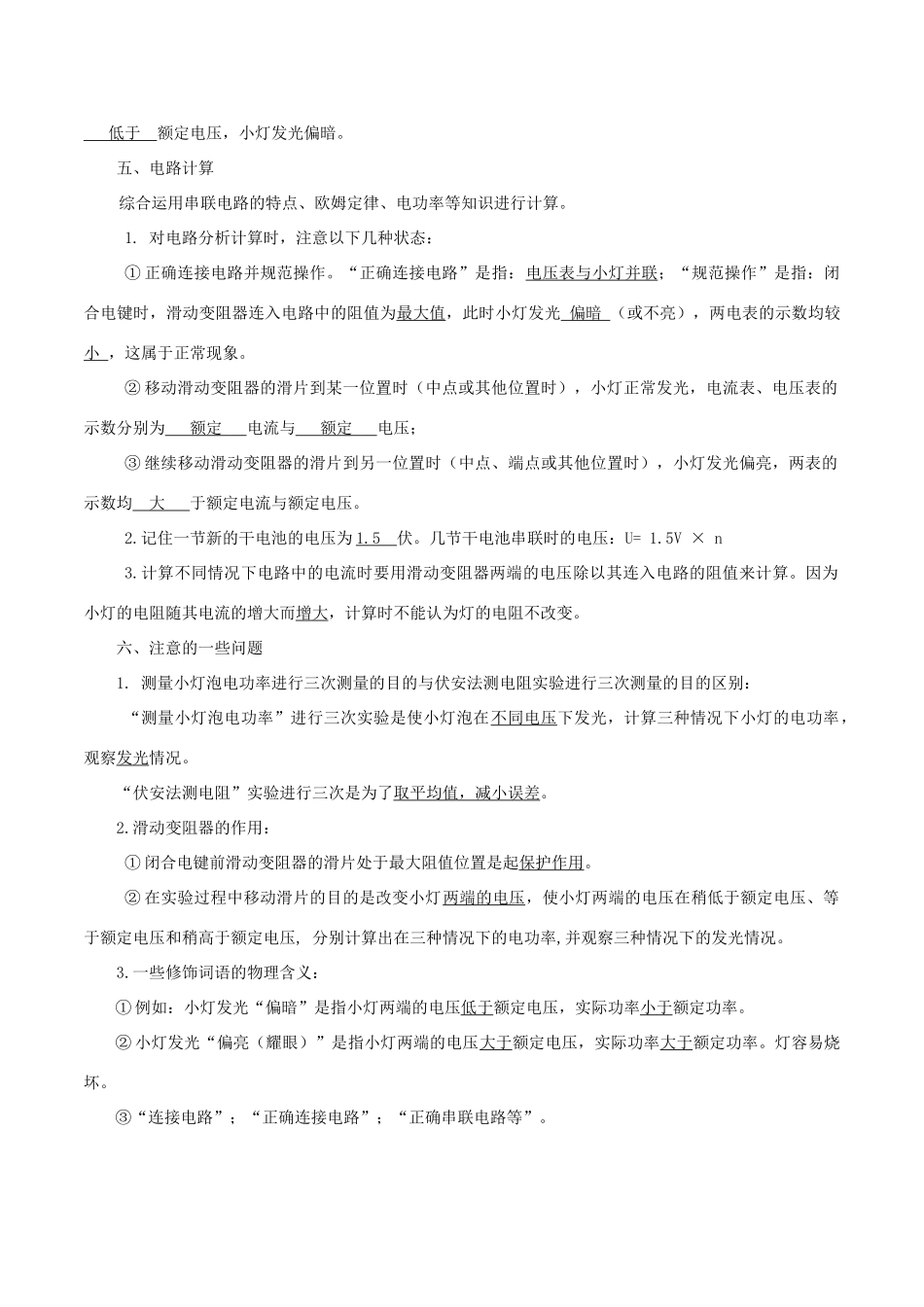

专题01测定小灯的电功率（1）【基础知识梳理】一、实验目的：测量小灯泡在不同电压下的电功率。二、实验器材：电源、滑动变阻器、电键、电流表、电压表、小灯泡和导线。三、实验原理：P＝UI。四、电路图（见下图）：五、实验步骤：①根据电路图连接实物。连接实物时，必须注意：电键应断开，滑动变阻器的滑片处于阻值最大位置。②检查电路无误后，闭合电键S，要进行三次实验：使小灯泡两端的电压稍高于额定电压、等于额定电压、和稍低于额定电压，分别记录电压、电流值，注意观察三种情况下的发光情况。③将每次测得的电压和电流填在实验表格内，并求出其电功率的大小，填入表中（把第一行填写完整）。③分别计算出小灯泡在三种情况下的电功率。六、分析讨论：物理量序号电压（伏）电流（安）电功率（瓦）灯的发光情况123①当实U＜额U时，实P＜额P；小灯发光偏暗；②当实U＞额U时，实P＞额P；小灯发光偏亮；③当实U=额U时，实P=额P，小灯发光正常发光。【要点分析】一、知道小灯泡所标字样的物理意义一般情况下小灯泡上面均标有电压与电流值。例如有一小灯标有“2.5V0.2A”的字样，“2.5V”表示该灯的额定电压，即小灯正常发光时的电压为2.5V；“0.3A”表示该灯的额定电流，即小灯正常发光时的电流为0.3A。额定功率P额等于额定电压U额与额定电流I额的乘积：P额=U额I额。二、电路连接1.会根据要求画出正确的电路图。2.会用笔画线代替导线连接电路器材，需注意：①电压表与小灯并联，电流表串联在电路中；②电流从电表的“+”接线柱流入，“—”接线柱流出；③闭合电键时，滑动变阻器的滑片位于阻值最大位置；④电表量程的选择（根据小灯的额定电压和额定电流选择）。若使用小量程，可以减小测量误差。三、会根据实验现象，判断电路故障有些题目会考察电路故障及器材连接使用问题。会根据电流表与电压表的示数和小灯发光情况等现象分析电路故障，大多是发生在小灯和滑动变阻器上，但个别情况下其他元件也会发生故障。1.注意一些题目中考查滑动变阻器的使用问题：①滑动变阻器使用错误：把铜棒上的两个接线柱接入电路，则连入电路中的阻值为0；把电阻线圈上的两个接线柱接入电路，连入电路中的阻值为变阻器的最大阻值，且不能改变。②滑动变阻器与待测电阻并联；2.电压表串联在电路中，电流表并联在某一元件两端；3.待测电阻（或滑动变阻器）发生短路、断路；四、正确选择实验器材综合考虑小灯的额定电压、额定电流、电源电压及滑动变阻器的最大电阻值等因素。1.电源电压的选择：必须高于小灯的额定电压。2.滑动变阻器最大阻值的选择：闭合电键时，当连入电路中的阻值最大时，应使小灯两端的电压低于额定电压，小灯发光偏暗。五、电路计算综合运用串联电路的特点、欧姆定律、电功率等知识进行计算。1.对电路分析计算时，注意以下几种状态：①正确连接电路并规范操作。“正确连接电路”是指：电压表与小灯并联；“规范操作”是指：闭合电键时，滑动变阻器连入电路中的阻值为最大值，此时小灯发光偏暗（或不亮），两电表的示数均较小，这属于正常现象。②移动滑动变阻器的滑片到某一位置时（中点或其他位置时），小灯正常发光，电流表、电压表的示数分别为额定电流与额定电压；③继续移动滑动变阻器的滑片到另一位置时（中点、端点或其他位置时），小灯发光偏亮，两表的示数均大于额定电流与额定电压。2.记住一节新的干电池的电压为1.5伏。几节干电池串联时的电压：U=1.5V×n3.计算不同情况下电路中的电流时要用滑动变阻器两端的电压除以其连入电路的阻值来计算。因为小灯的电阻随其电流的增大而增大，计算时不能认为灯的电阻不改变。六、注意的一些问题1.测量小灯泡电功率进行三次测量的目的与伏安法测电阻实验进行三次测量的目的区别：“测量小灯泡电功率”进行三次实验是使小灯泡在不同电压下发光，计算三种情况下小灯的电功率，观察发光情况。“伏安法测电阻”实验进行三次是为了取平均值，减小误差。2.滑动变阻器的作用：①闭合电键前滑动变阻器的滑片处于最大阻值位置是起保护作用。②在实验过程中移动滑片的目的是改变小灯两端的电压，使小灯两端的电压在稍低于额定电压、等于额...
