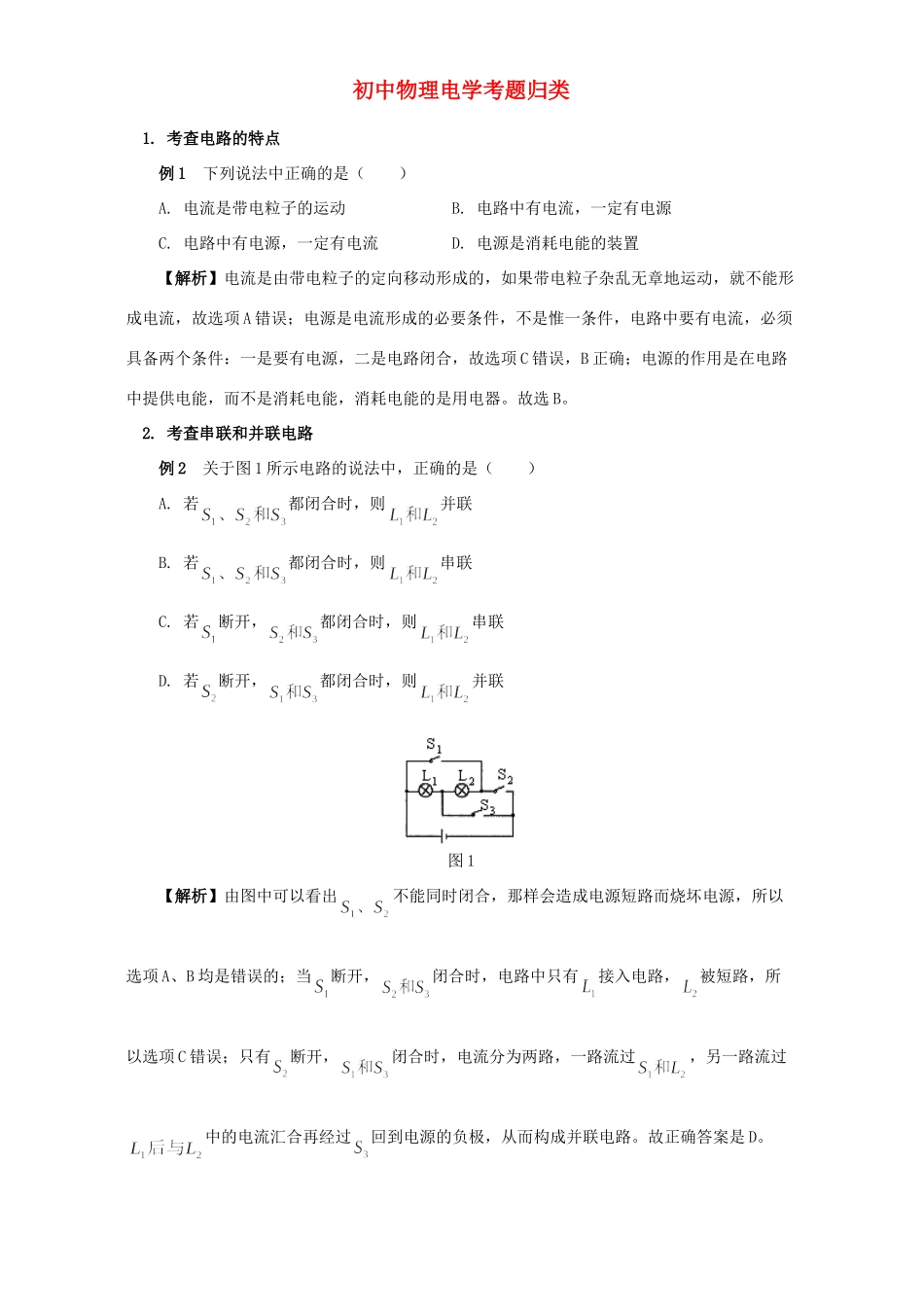

初中物理电学考题归类1.考查电路的特点例1下列说法中正确的是（）A.电流是带电粒子的运动B.电路中有电流，一定有电源C.电路中有电源，一定有电流D.电源是消耗电能的装置【解析】电流是由带电粒子的定向移动形成的，如果带电粒子杂乱无章地运动，就不能形成电流，故选项A错误；电源是电流形成的必要条件，不是惟一条件，电路中要有电流，必须具备两个条件：一是要有电源，二是电路闭合，故选项C错误，B正确；电源的作用是在电路中提供电能，而不是消耗电能，消耗电能的是用电器。故选B。2.考查串联和并联电路例2关于图1所示电路的说法中，正确的是（）A.若都闭合时，则并联B.若都闭合时，则串联C.若断开，都闭合时，则串联D.若断开，都闭合时，则并联图1【解析】由图中可以看出不能同时闭合，那样会造成电源短路而烧坏电源，所以选项A、B均是错误的；当断开，闭合时，电路中只有接入电路，被短路，所以选项C错误；只有断开，闭合时，电流分为两路，一路流过，另一路流过中的电流汇合再经过回到电源的负极，从而构成并联电路。故正确答案是D。说明：本题考查的知识点是识别串、并联电路，考查通过开关的闭合与断开对电路中用电器连接所产生的影响。解答此类题的关键是正确地画出等效电路图，辨析出电路的连接情况。解题出错的原因是对电路不会等效简化，分不清电路的连接方式。3.考查电表的正确使用例3如图2所示，开关S闭合后，小灯泡均正常工作，则下列说法中正确的是（）A.甲、乙都是电压表B.甲、乙都是电流表C.甲是电流表，乙是电压表D.甲是电压表，乙是电流表图2【解析】开关S闭合后，小灯泡均正常工作，说明小灯泡的连接方式可能是串联，也可能是并联。但的右端和的右端直接连在电源的正极上，因此，若串联，则导线就会将和乙短路，故只能并联，不可能是串联。的左端应连接在一起，故甲为电流表，因为若甲为电压表，则由于电压表视为开路，左端无法正常接入电源的负极，无法正常发光。由于乙表左端接在电源正极上，右端通过甲表接电源负极，则乙表应为电压表。故选C。说明：熟悉电流表和电压表的正确使用是解决此类问题的关键。切记：电流表相当于一根导线，只能与被测用电器串联；电压表相当于断开的开关，接入电路与不接入电路对电路没有影响。4.考查电路故障的分析例4如图3所示，闭合开关，两灯都不亮，电流表指针几乎未动，而电压表指针有明显偏转，则该电路的故障可能是（）A.电流表坏了或未接好B.从a经L1到b的电路中有断路C.L2灯丝烧断或灯座未接好D.电压表和L1、L2都坏了图3【解析】若电流表坏了或未接好和L2灯丝断了或灯座未接好，则整个电路断路，此时两灯都不亮，电压表也断开，指针应在0，这与题意矛盾，故选项A、C均错误。若电压表和L1、L2都坏了，则电压表处于断开状态，因此指针不会偏转，故选项D也是错误的。若从a经L1到b的电路中有断路，则a－V－b这一支路与电流表和灯L2串联在电源两端，由于电压表内阻很大，所以几乎没有电流，电流表指针几乎不动，此时电压表相当于直接并联在电源两端，因此指针有明显偏转，且示数等于电源电压，故选项B正确。说明：在分析有电压表和电流表的电路故障时，首先要识别电路类型，同时要抓住两个电表的使用规则和各自的特点进行综合分析。5.考查影响电阻大小的因素例5在做“研究导体的电阻跟哪些因素有关”的实验时，为了便于研究而采用控制变量法，即每次须挑选两根合适的导线，分别测出它们的电阻，然后进行比较，最后得出结论（数据见下表）（1）为了研究导体的电阻与长度的关系，应选用导线C和___________（填写代号）；（2）为了研究电阻与导体材料的关系，应选用___________两根导线进行实验；（3）如果选用A和D两根导线进行实验，则是为了研究导线的电阻与___________的关系。【解析】导体的电阻与导体的长度、材料、横截面积、温度有关。（1）要研究导体的长度与电阻的关系，则要控制材料、横截面积相同，长度不同。从表中可以选出镍铬丝，因为题中已给出C，所以只能选F；（2）要研究电阻与导体材料的关系，要控制长度、横截面积相同，材料不同。根据表中所给数据，选择长为0.5m，横截面积为1.2mm2的镍铬丝和铝，即F和G...
