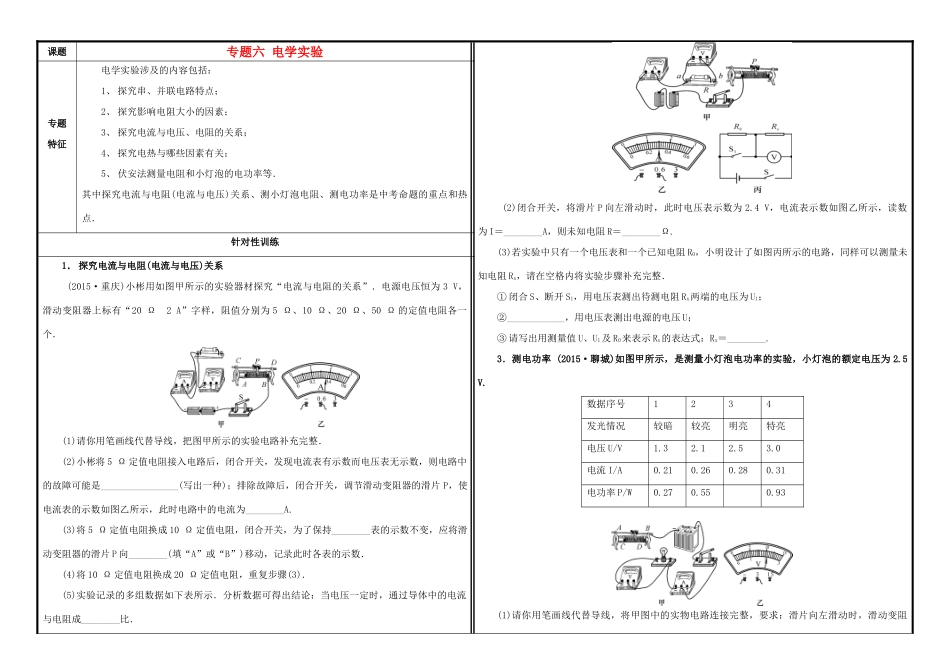

中考物理一轮复习(专题六 电学实验)试卷VIP专享VIP免费

课题专题六电学实验(2)闭合开关，将滑片P向左滑动时，此时电压表示数为2.4V，电流表示数如图乙所示，读数为I＝________A，则未知电阻R＝________Ω.(3)若实验中只有一个电压表和一个已知电阻R0，小明设计了如图丙所示的电路，同样可以测量未知电阻Rx，请在空格内将实验步骤补充完整．①闭合S、断开S1，用电压表测出待测电阻Rx两端的电压为U1；②____________，用电压表测出电源的电压U；③请写出用测量值U、U1及R0来表示Rx的表达式：Rx＝________.3．测电功率(2015·聊城)如图甲所示，是测量小灯泡电功率的实验，小灯泡的额定电压为2.5V.数据序号1234发光情况较暗较亮明亮特亮电压U/V1.32.12.53.0电流I/A0.210.260.280.31电功率P/W0.270.550.93(1)请你用笔画线代替导线，将甲图中的实物电路连接完整，要求：滑片向左滑动时，滑动变阻专题特征电学实验涉及的内容包括：1、探究串、并联电路特点；2、探究影响电阻大小的因素；3、探究电流与电压、电阻的关系；4、探究电热与哪些因素有关；5、伏安法测量电阻和小灯泡的电功率等．其中探究电流与电阻(电流与电压)关系、测小灯泡电阻、测电功率是中考命题的重点和热点．针对性训练1．探究电流与电阻(电流与电压)关系(2015·重庆)小彬用如图甲所示的实验器材探究“电流与电阻的关系”．电源电压恒为3V，滑动变阻器上标有“20Ω2A”字样，阻值分别为5Ω、10Ω、20Ω、50Ω的定值电阻各一个．(1)请你用笔画线代替导线，把图甲所示的实验电路补充完整．(2)小彬将5Ω定值电阻接入电路后，闭合开关，发现电流表有示数而电压表无示数，则电路中的故障可能是________________(写出一种)；排除故障后，闭合开关，调节滑动变阻器的滑片P，使电流表的示数如图乙所示，此时电路中的电流为________A.(3)将5Ω定值电阻换成10Ω定值电阻，闭合开关，为了保持________表的示数不变，应将滑动变阻器的滑片P向________(填“A”或“B”)移动，记录此时各表的示数．(4)将10Ω定值电阻换成20Ω定值电阻，重复步骤(3)．(5)实验记录的多组数据如下表所示．分析数据可得出结论：当电压一定时，通过导体中的电流与电阻成________比．实验次数定值电阻(Ω)电流表示数(A)152100.183200.09(6)实验结束后，小彬问老师在此实验中能否换用50Ω的定值电阻进行实验，老师指导小彬分析了不能更换的原因．你认为其原因是________________________________．2．测电阻(2015·海南)图甲是用伏安法测未知电阻R的实验图．(1)请用笔画线代替导线，将图甲中实物电路连接完整．器接入电路的阻值变大．(2)闭合开关后，灯泡发光微弱，无论怎样移动滑动变阻器的滑片，小灯泡亮度不变，其原因可能是将滑动变阻器的________(填“A、B”或“C、D”)接线柱接入了电路．(3)某次实验，电压表示数如图乙所示，欲使小灯泡正常发光，则滑动变阻器的滑片应向________(填“C”或“D”)端滑动．(4)实验测量数据如表所示，则小灯泡的额定功率为________W．灯泡的亮度跟实际电功率的关系是____________________________．4．(2015·黑河)小明、小红和小亮在做“探究影响导体的电阻大小因素”实验时，做出了如下猜想：猜想一：导体的电阻可能与导体的长度有关；猜想二：导体的电阻可能与导体的横截面积有关；猜想三：导体的电阻可能与导体的材料有关．实验室提供了4根电阻丝，其规格、材料如表所示：编号材料长度(m)横截面积(mm2)A镍铬合金0.251.0B镍铬合金0.501.0C镍铬合金0.252.0D锰铜合金0.251.0(1)如图所示电路，闭合开关后，在M、N之间分别接上不同导体，通过观察相关现象来比较导体电阻大小，小明、小红和小亮对图中的电路设计提出了自己的观点：小明认为：电流表是多余的，观察灯泡的亮度就可以判断导体电阻的大小；小红认为：灯泡是多余的，根据电流表示数的变化就可以判断导体电阻的大小；小亮认为：灯泡和电流表同时使用更好，因为灯泡可以保护电路，从而防止烧坏电流表．你赞同________(填“小明”“小红”或“小亮”)的观点．(2)为了验证猜想二，可依次把M、N跟________(填电阻丝编号)的两端相连，闭合开关，记下电流表的示数，分析比较这两根电阻丝电阻的大小．(3)依次把M、N跟电阻丝A、B...
