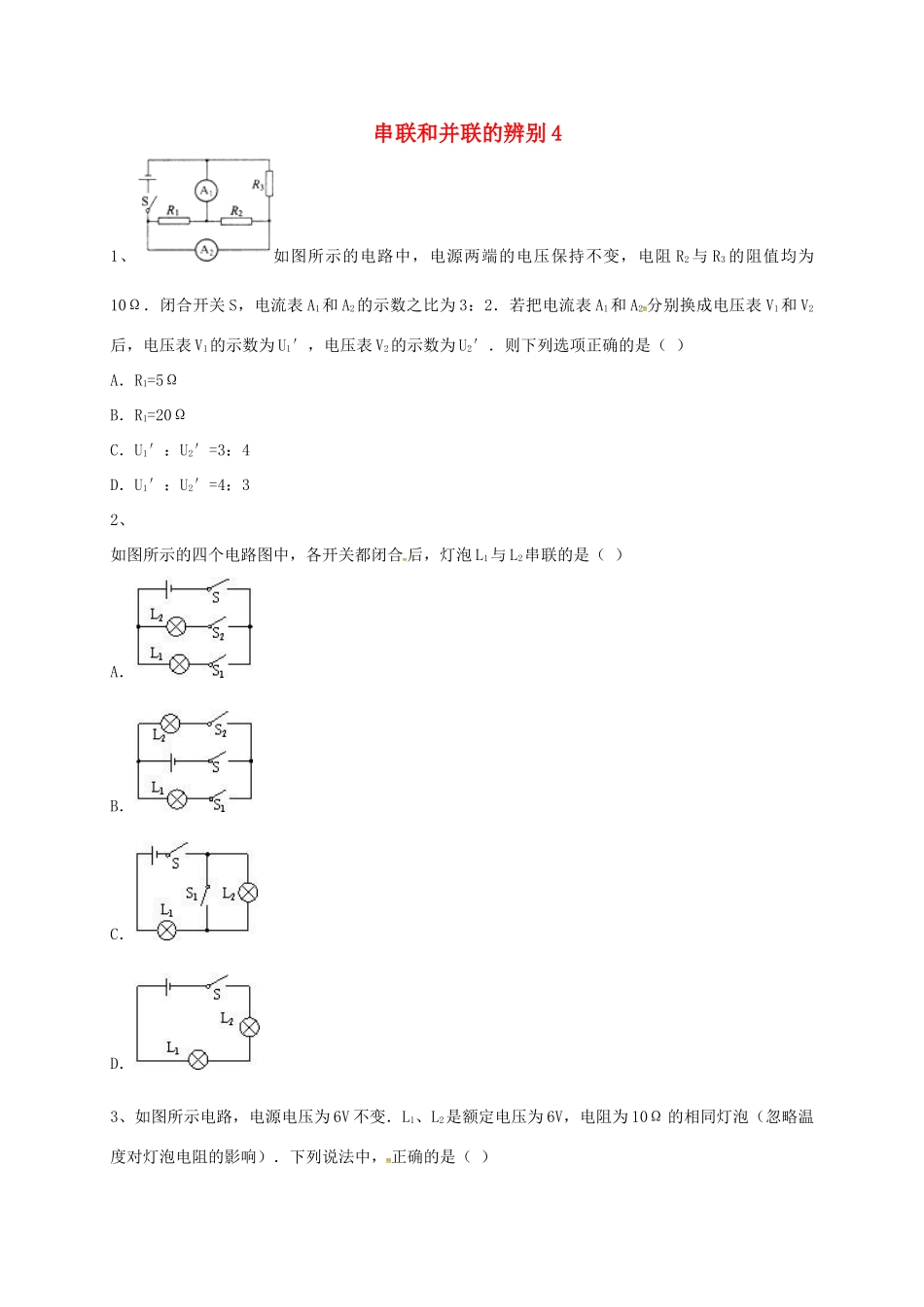

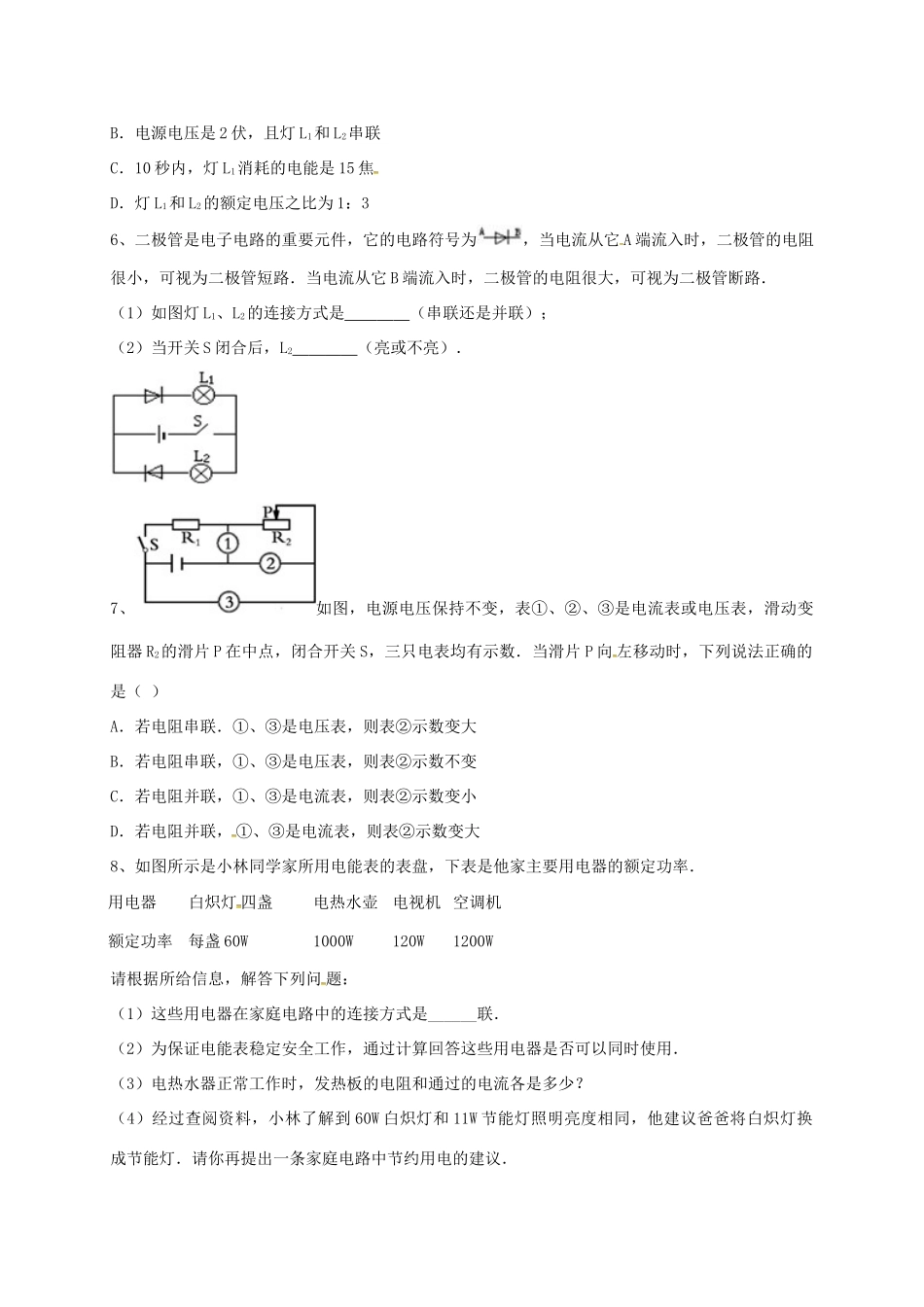

串联和并联的辨别41、如图所示的电路中，电源两端的电压保持不变，电阻R2与R3的阻值均为10Ω．闭合开关S，电流表A1和A2的示数之比为3：2．若把电流表A1和A2分别换成电压表V1和V2后，电压表V1的示数为U1′，电压表V2的示数为U2′．则下列选项正确的是（）A．R1=5ΩB．R1=20ΩC．U1′：U2′=3：4D．U1′：U2′=4：32、如图所示的四个电路图中，各开关都闭合后，灯泡L1与L2串联的是（）A．B．C．D．3、如图所示电路，电源电压为6V不变．L1、L2是额定电压为6V，电阻为10Ω的相同灯泡（忽略温度对灯泡电阻的影响）．下列说法中，正确的是（）A．当仅闭合S1、S2时，L1、L2都不能正常发光B．当仅闭合S2、S3时，L1亮、L2不亮C．当仅闭合S1、S3时，电流表的示数为0.3AD．当仅闭合S3时，电路总电阻为20Ω4、小明的妈妈购买了一台家用豆浆机，其部分技术参数如表：额定电压220V电机额定功率200W额定频率50Hz加热器额定功率750W小明对制作豆浆的过程进行了观察：把豆料、清水放入豆浆机中，经过预热、打浆、煮浆等程序，即可制成熟豆浆，并且加热和打浆是交替进行的，请根据以上信息解答下列问题（计算结果保留一位小数）：（1）为防止豆浆机在打浆时位置发生移动，在机座底部安装有三个小橡皮碗，相当于“吸盘”，吸盘是利用______起固定作用的．（2）豆浆机中的电动机和电热丝的连接方式是______．（3）豆浆机在额定电压下打浆时，通过电动机的电流是多少？（4）在用电高峰期，若电压只有210V，那么豆浆机的实际加热功率为多少？（设电热丝的电阻不随温度变化）5、如图所示电路，A、B、C是电流表或电压表，单位是安或伏，闭合开关S，A、B、C三表的示数分别为0.5、1、1.5时，灯L1、L2恰好正常发光，已知灯L1、L2的额定功率之比为3：1．下列说法正确的是（）A．A为电压表，B，C为电流表B．电源电压是2伏，且灯L1和L2串联C．10秒内，灯L1消耗的电能是15焦D．灯L1和L2的额定电压之比为1：36、二极管是电子电路的重要元件，它的电路符号为，当电流从它A端流入时，二极管的电阻很小，可视为二极管短路．当电流从它B端流入时，二极管的电阻很大，可视为二极管断路．（1）如图灯L1、L2的连接方式是（串联还是并联）；（2）当开关S闭合后，L2（亮或不亮）．7、如图，电源电压保持不变，表①、②、③是电流表或电压表，滑动变阻器R2的滑片P在中点，闭合开关S，三只电表均有示数．当滑片P向左移动时，下列说法正确的是（）A．若电阻串联．①、③是电压表，则表②示数变大B．若电阻串联，①、③是电压表，则表②示数不变C．若电阻并联，①、③是电流表，则表②示数变小D．若电阻并联，①、③是电流表，则表②示数变大8、如图所示是小林同学家所用电能表的表盘，下表是他家主要用电器的额定功率．用电器白炽灯四盏电热水壶电视机空调机额定功率每盏60W1000W120W1200W请根据所给信息，解答下列问题：（1）这些用电器在家庭电路中的连接方式是______联．（2）为保证电能表稳定安全工作，通过计算回答这些用电器是否可以同时使用．（3）电热水器正常工作时，发热板的电阻和通过的电流各是多少？（4）经过查阅资料，小林了解到60W白炽灯和11W节能灯照明亮度相同，他建议爸爸将白炽灯换成节能灯．请你再提出一条家庭电路中节约用电的建议．9、如图所示是一个能吹出冷热风的电吹风简化电路图，图中A是吹风机，B是电热丝，则下列分析正确的是（）A．只闭合开关S1，电吹风吹出冷风B．只闭合开关S2，电吹风吹出热风C．同时闭合开关S1、S2，电吹风吹出冷风D．同时闭合开关S1、S2，电吹风吹出热风
