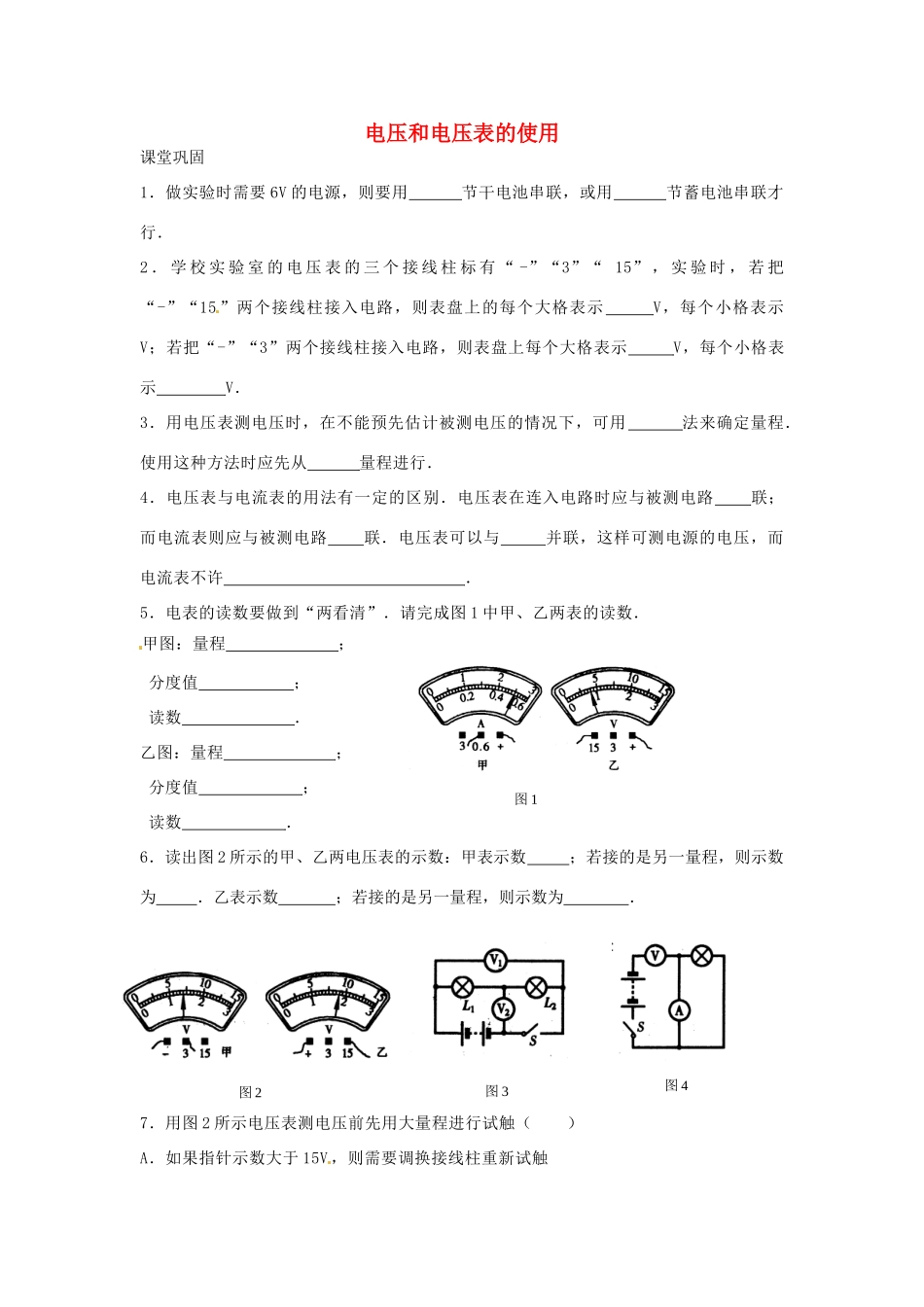

电压和电压表的使用课堂巩固1．做实验时需要6V的电源，则要用节干电池串联，或用节蓄电池串联才行．2．学校实验室的电压表的三个接线柱标有“-”“3”“15”，实验时，若把“-”“15”两个接线柱接入电路，则表盘上的每个大格表示V，每个小格表示V；若把“-”“3”两个接线柱接入电路，则表盘上每个大格表示V，每个小格表示V．3．用电压表测电压时，在不能预先估计被测电压的情况下，可用法来确定量程．使用这种方法时应先从量程进行．4．电压表与电流表的用法有一定的区别．电压表在连入电路时应与被测电路联；而电流表则应与被测电路联．电压表可以与并联，这样可测电源的电压，而电流表不许．5．电表的读数要做到“两看清”．请完成图1中甲、乙两表的读数．甲图：量程；分度值；读数．乙图：量程；分度值；读数．6．读出图2所示的甲、乙两电压表的示数：甲表示数；若接的是另一量程，则示数为．乙表示数；若接的是另一量程，则示数为．7．用图2所示电压表测电压前先用大量程进行试触（）A．如果指针示数大于15V，则需要调换接线柱重新试触图2图1图3图4B．如果指针示数在3V与15V之间则需要换量程C．如果指针示数小于3V，则需要换量程8．如图3的电路中，闭合开关，电压表V1的示数为6V，电压表V2的示数为3.4V．那么下列说法中不正确的是()．A．可知电源电压为6VB．可知L1两端电压为2．6VC．将电压表V2换成电流表，则L1亮，L2不亮D．将电压表V2换成电流表，则L1与L2并联，电流表测干路上的电流9．在如图4所示的电路中，闭合开关S后()．A．电压表的示数为电源电压B．电流表的示数特别大C．小灯泡正常发光D．电流表、电压表都被烧坏课后提升10．在图5中，能测出灯L1两端电压的正确电路图是()．11．如图6所示的电路中，当开关S合上时，电压表测的是()．A．灯L2两端电压B．电源的电压C．灯Ll两端的电压D．灯L2和电源两端的电压12．有一个同学在测量电压时用的是0～3V的量程，但记录的读数却是6．5V，则该同学实际测的电压值是()．A．5VB．2．5VC．1．3VD．11．5V13．在图7和图8中，分别按电路图连接电路．图7图8图5图611．电灯L1与L2串联，用电流表测L1中的电流，用电压表测L2两端的电压，请在虚线框内画出电路图．
