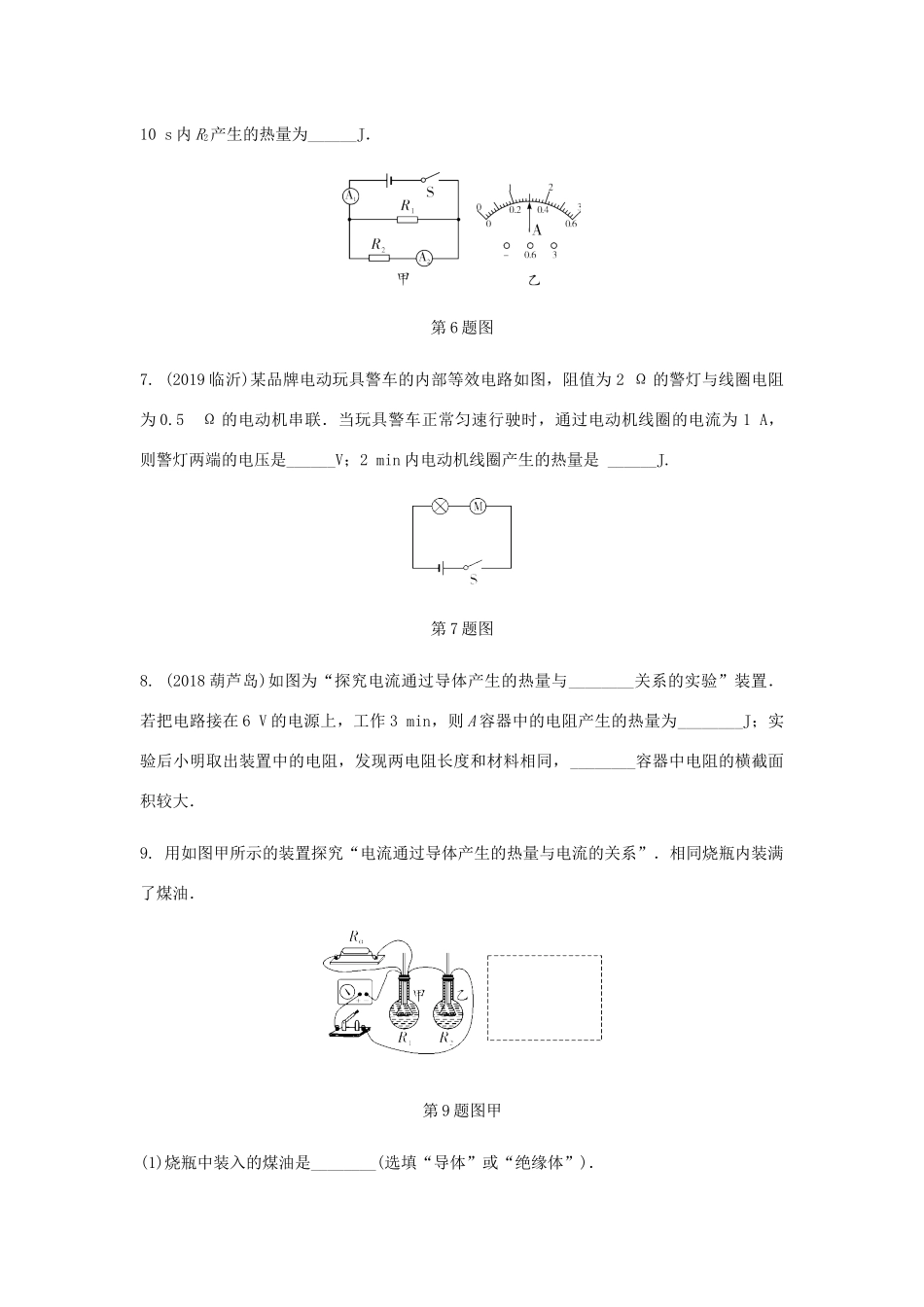

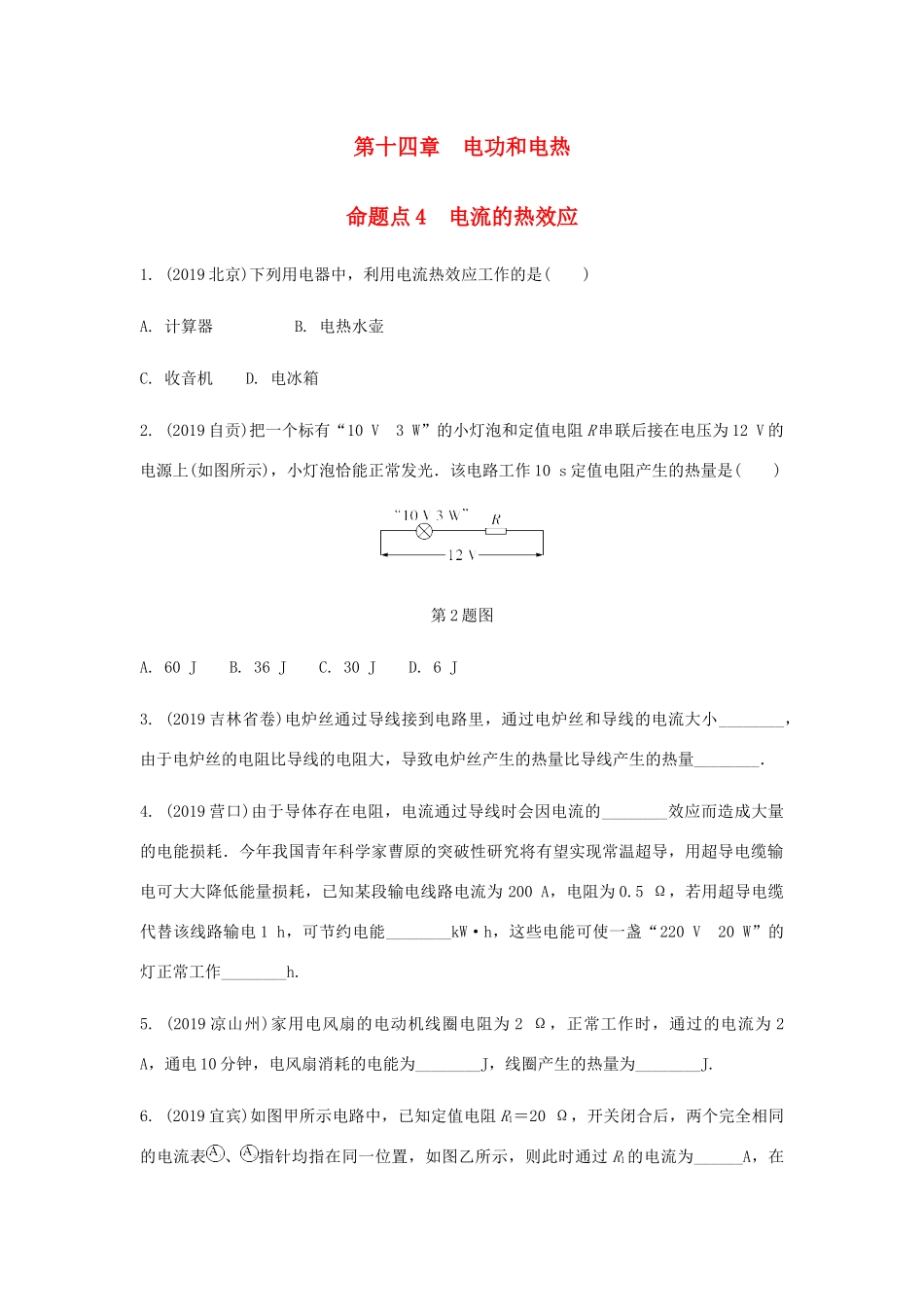

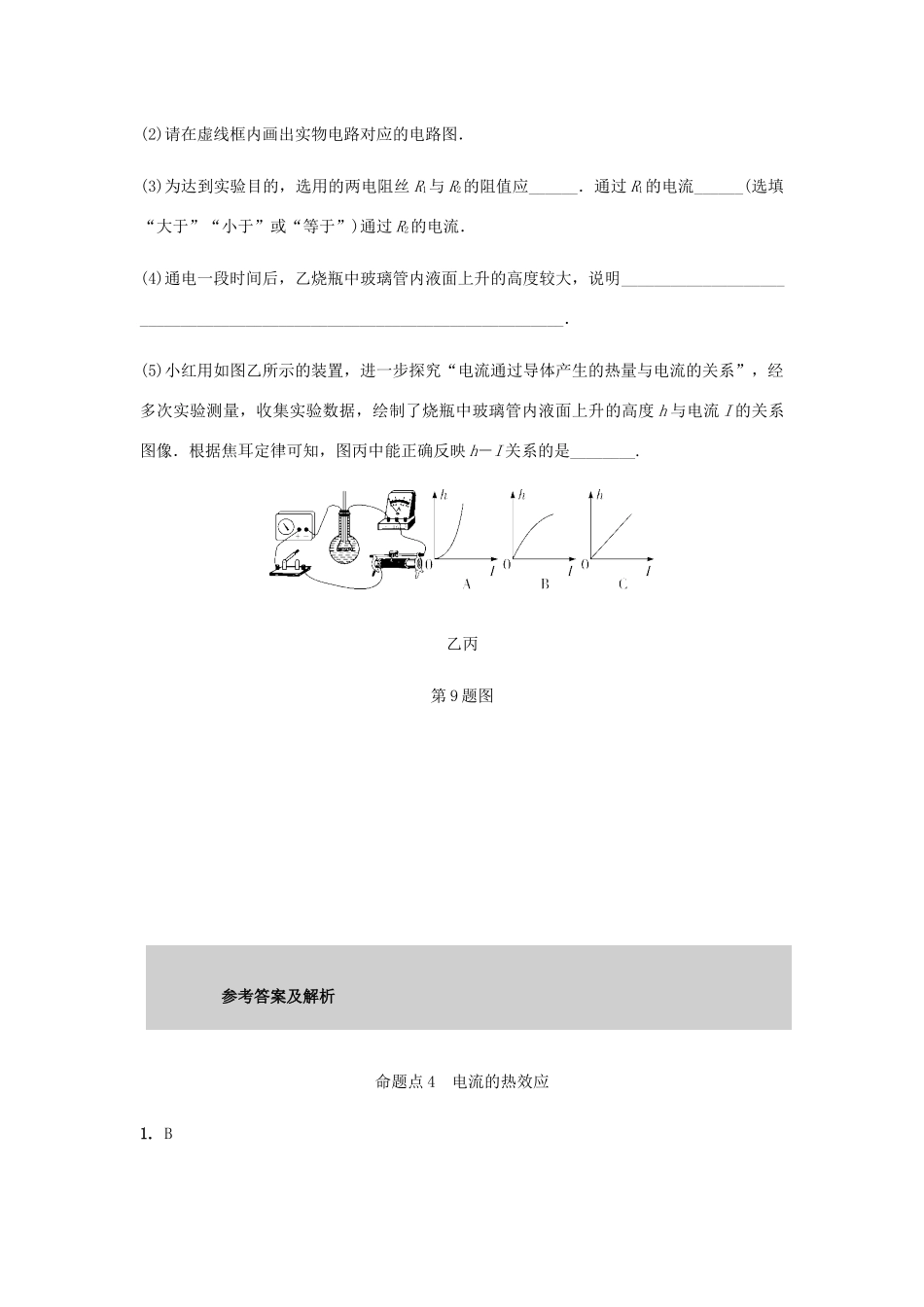

第十四章电功和电热命题点4电流的热效应1.(2019北京)下列用电器中，利用电流热效应工作的是()A.计算器B.电热水壶C.收音机D.电冰箱2.(2019自贡)把一个标有“10V3W”的小灯泡和定值电阻R串联后接在电压为12V的电源上(如图所示)，小灯泡恰能正常发光．该电路工作10s定值电阻产生的热量是()第2题图A.60JB.36JC.30JD.6J3.(2019吉林省卷)电炉丝通过导线接到电路里，通过电炉丝和导线的电流大小________，由于电炉丝的电阻比导线的电阻大，导致电炉丝产生的热量比导线产生的热量________．4.(2019营口)由于导体存在电阻，电流通过导线时会因电流的________效应而造成大量的电能损耗．今年我国青年科学家曹原的突破性研究将有望实现常温超导，用超导电缆输电可大大降低能量损耗，已知某段输电线路电流为200A，电阻为0.5Ω，若用超导电缆代替该线路输电1h，可节约电能________kW·h，这些电能可使一盏“220V20W”的灯正常工作________h.5.(2019凉山州)家用电风扇的电动机线圈电阻为2Ω，正常工作时，通过的电流为2A，通电10分钟，电风扇消耗的电能为________J，线圈产生的热量为________J.6.(2019宜宾)如图甲所示电路中，已知定值电阻R1＝20Ω，开关闭合后，两个完全相同的电流表、指针均指在同一位置，如图乙所示，则此时通过R1的电流为______A，在10s内R2产生的热量为______J．第6题图7.(2019临沂)某品牌电动玩具警车的内部等效电路如图，阻值为2Ω的警灯与线圈电阻为0.5Ω的电动机串联．当玩具警车正常匀速行驶时，通过电动机线圈的电流为1A，则警灯两端的电压是______V；2min内电动机线圈产生的热量是______J.第7题图8.(2018葫芦岛)如图为“探究电流通过导体产生的热量与________关系的实验”装置．若把电路接在6V的电源上，工作3min，则A容器中的电阻产生的热量为________J；实验后小明取出装置中的电阻，发现两电阻长度和材料相同，________容器中电阻的横截面积较大．9.用如图甲所示的装置探究“电流通过导体产生的热量与电流的关系”．相同烧瓶内装满了煤油．第9题图甲(1)烧瓶中装入的煤油是________(选填“导体”或“绝缘体”)．(2)请在虚线框内画出实物电路对应的电路图．(3)为达到实验目的，选用的两电阻丝R1与R2的阻值应______．通过R1的电流______(选填“大于”“小于”或“等于”)通过R2的电流．(4)通电一段时间后，乙烧瓶中玻璃管内液面上升的高度较大，说明________________________________________________________________________．(5)小红用如图乙所示的装置，进一步探究“电流通过导体产生的热量与电流的关系”，经多次实验测量，收集实验数据，绘制了烧瓶中玻璃管内液面上升的高度h与电流I的关系图像．根据焦耳定律可知，图丙中能正确反映h－I关系的是________.乙丙第9题图参考答案及解析命题点4电流的热效应1.B2.D【解析】由于小灯泡正常发光，所以其两端电压UL为10V，而由串联电路电压规律可得UR＝U－UL＝2V,电路电流为I＝＝＝0.3A，所以定值电阻产生的热量Q＝URIt＝2V×0.3A×10s＝6J．故选D.3.相等多【解析】电炉丝通过导线接到电路里，此时电炉丝与导线串联在电路中，根据串联电路的电流特点可知，通过电炉丝和导线的电流大小相等，由于电炉丝的电阻比导线的电阻大，根据Q＝I2Rt可知，相同时间内电炉丝产生的热量比导线产生的热量多．4.热2010005.2.64×1054.8×103【解析】电风扇消耗的电能W＝UIt＝220V×2A×600s＝2.64×105J，线圈产生的热量Q＝I2Rt＝(2A)2×2Ω×600s＝4.8×103J.6.1.272【解析】由题图可知，两个电阻并联，电流表测量电路中的总电流，电流表测量通过定值电阻R2的电流．因为两电流表偏转的角度相同，故的示数为1.5A，的示数为0.3A，所以通过定值电阻R1的电流为I1＝I－I2＝1.5A－0.3A＝1.2A．由欧姆定律公式I＝变形可得U1＝I1R1＝1.2A×20Ω＝24V，在并联电路中总电压和分电压相等，故U＝U1＝U2＝24V，因为电流对R2做的功全部转化为内能，故W2＝Q2＝UI2t＝24V×0.3A×10s＝72J.7.260【解析】警灯两端的电压为U＝IR＝1A×2Ω＝2V；2min内电动机线圈产生的热量为Q＝I2Rt＝(1A)2×0.5Ω×2×60s＝60J.8.电阻144A9.(1)绝缘体(2)如答图所示(3)相...
