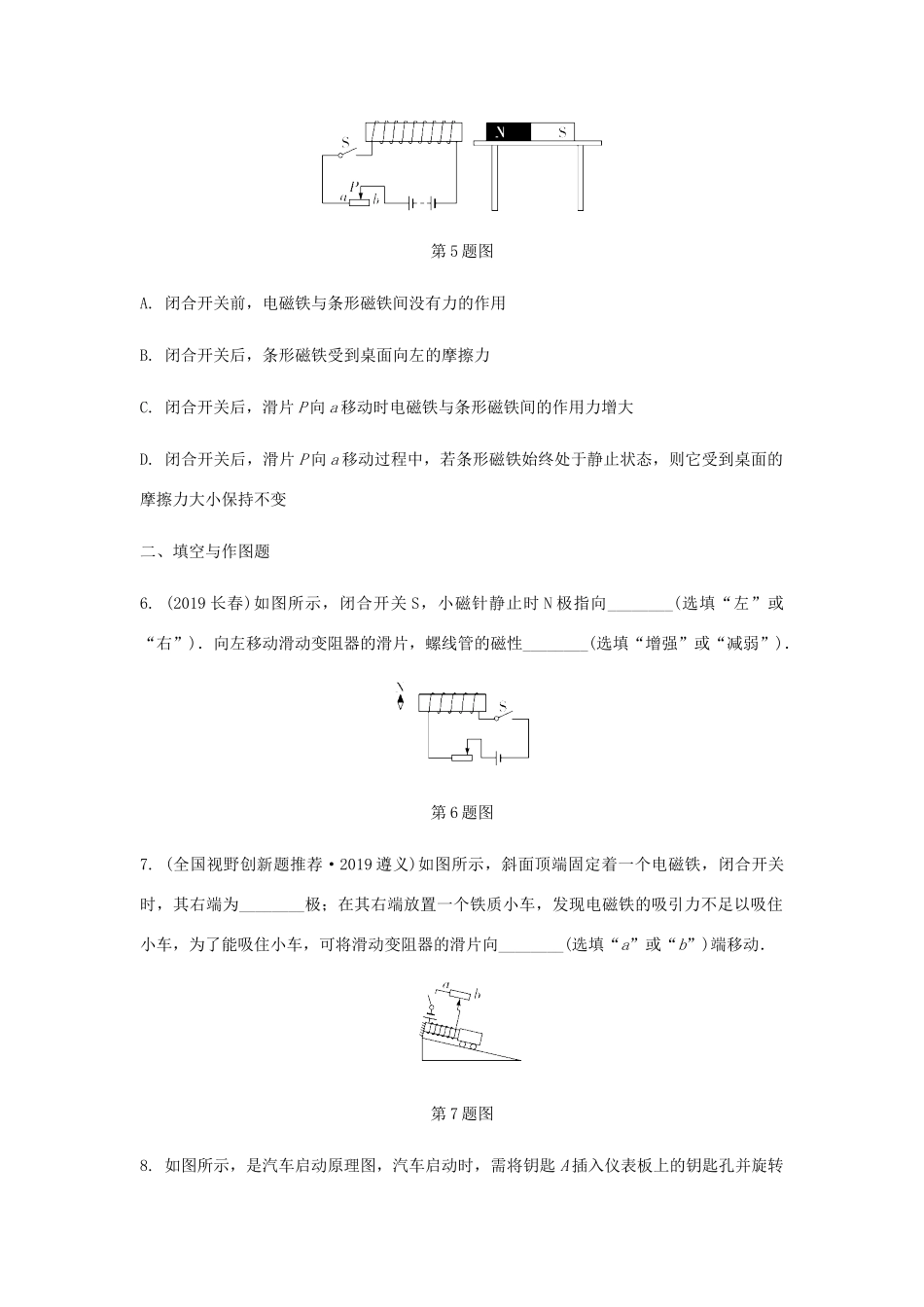

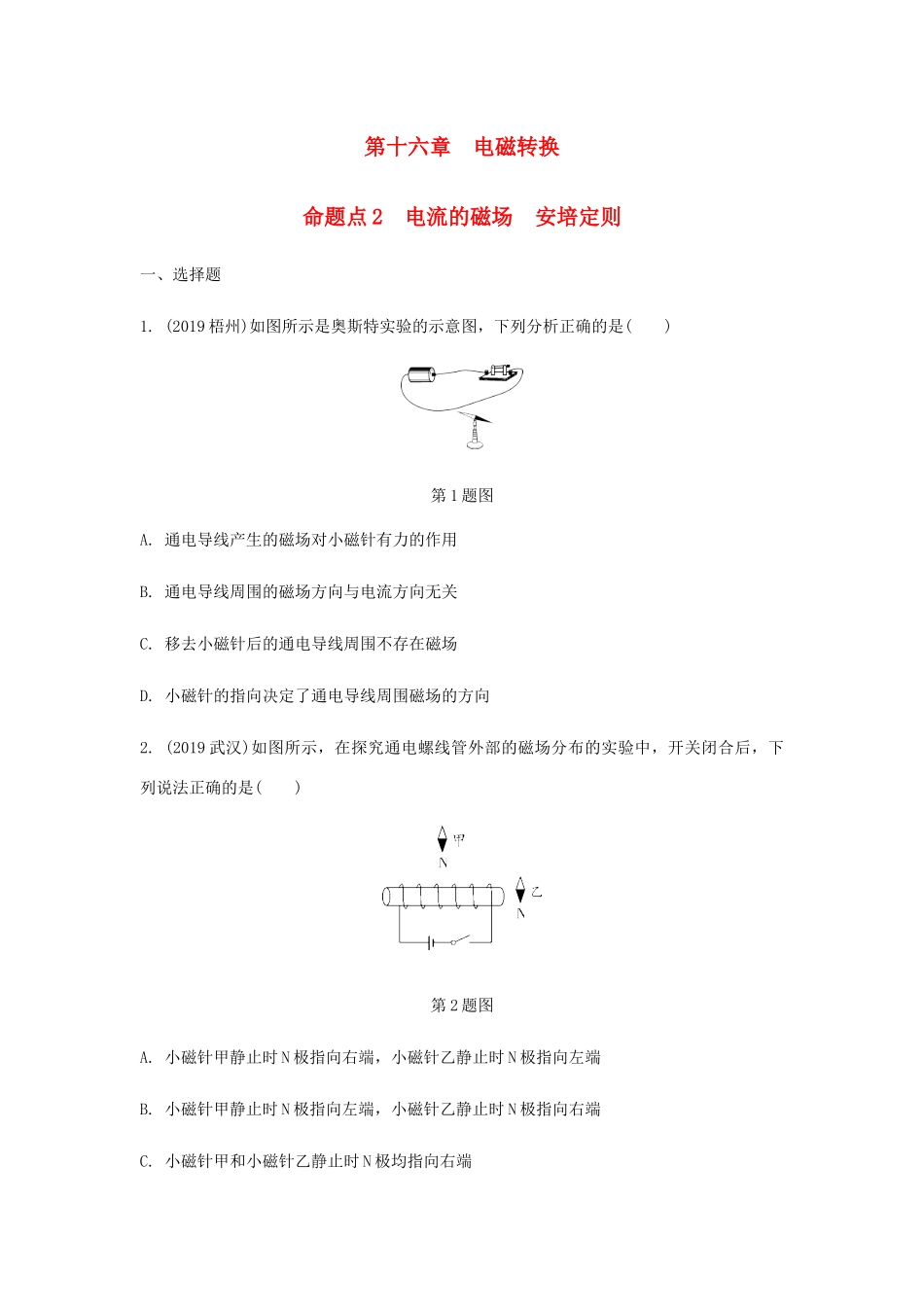

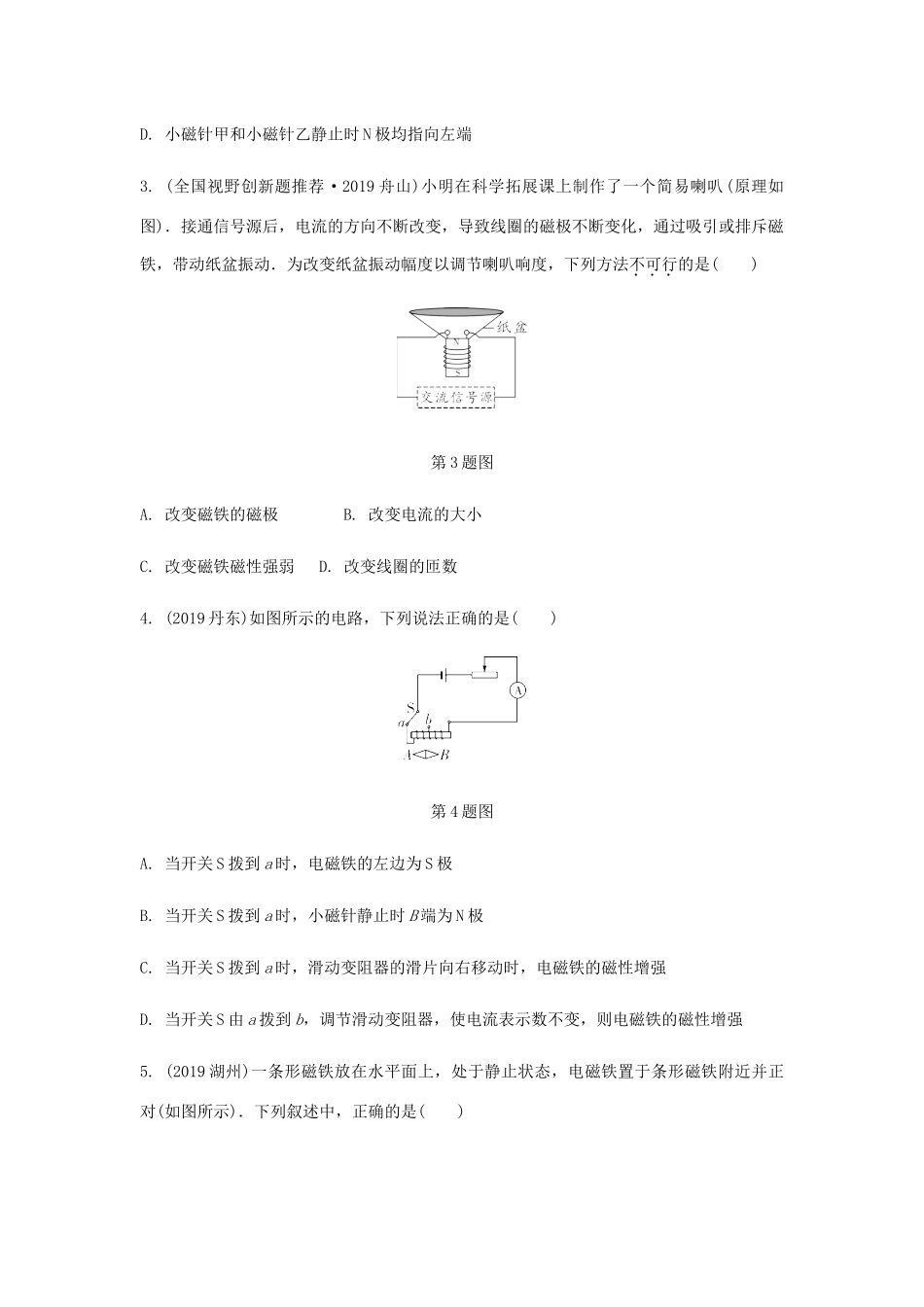

第十六章电磁转换命题点2电流的磁场安培定则一、选择题1.(2019梧州)如图所示是奥斯特实验的示意图，下列分析正确的是()第1题图A.通电导线产生的磁场对小磁针有力的作用B.通电导线周围的磁场方向与电流方向无关C.移去小磁针后的通电导线周围不存在磁场D.小磁针的指向决定了通电导线周围磁场的方向2.(2019武汉)如图所示，在探究通电螺线管外部的磁场分布的实验中，开关闭合后，下列说法正确的是()第2题图A.小磁针甲静止时N极指向右端，小磁针乙静止时N极指向左端B.小磁针甲静止时N极指向左端，小磁针乙静止时N极指向右端C.小磁针甲和小磁针乙静止时N极均指向右端D.小磁针甲和小磁针乙静止时N极均指向左端3.(全国视野创新题推荐·2019舟山)小明在科学拓展课上制作了一个简易喇叭(原理如图)．接通信号源后，电流的方向不断改变，导致线圈的磁极不断变化，通过吸引或排斥磁铁，带动纸盆振动．为改变纸盆振动幅度以调节喇叭响度，下列方法不可行的是()第3题图A.改变磁铁的磁极B.改变电流的大小C.改变磁铁磁性强弱D.改变线圈的匝数4.(2019丹东)如图所示的电路，下列说法正确的是()第4题图A.当开关S拨到a时，电磁铁的左边为S极B.当开关S拨到a时，小磁针静止时B端为N极C.当开关S拨到a时，滑动变阻器的滑片向右移动时，电磁铁的磁性增强D.当开关S由a拨到b，调节滑动变阻器，使电流表示数不变，则电磁铁的磁性增强5.(2019湖州)一条形磁铁放在水平面上，处于静止状态，电磁铁置于条形磁铁附近并正对(如图所示)．下列叙述中，正确的是()第5题图A.闭合开关前，电磁铁与条形磁铁间没有力的作用B.闭合开关后，条形磁铁受到桌面向左的摩擦力C.闭合开关后，滑片P向a移动时电磁铁与条形磁铁间的作用力增大D.闭合开关后，滑片P向a移动过程中，若条形磁铁始终处于静止状态，则它受到桌面的摩擦力大小保持不变二、填空与作图题6.(2019长春)如图所示，闭合开关S，小磁针静止时N极指向________(选填“左”或“右”)．向左移动滑动变阻器的滑片，螺线管的磁性________(选填“增强”或“减弱”)．第6题图7.(全国视野创新题推荐·2019遵义)如图所示，斜面顶端固定着一个电磁铁，闭合开关时，其右端为________极；在其右端放置一个铁质小车，发现电磁铁的吸引力不足以吸住小车，为了能吸住小车，可将滑动变阻器的滑片向________(选填“a”或“b”)端移动．第7题图8.如图所示，是汽车启动原理图，汽车启动时，需将钥匙A插入仪表板上的钥匙孔并旋转(相当于闭合开关)，电流通过电磁铁的线圈产生________，将衔铁吸合，使触点接触，电动机开始工作；图中电磁铁的下端为________(选填“N”或“S”)极，图中B是________(填简单机械的名称)，电动机是利用______________________原理制成的．第8题图9.(2019葫芦岛)如图是自动扶梯的原理图．当电梯上无人时，压敏电阻R的阻值较大，电磁铁的磁性________(选填“较强”或“较弱”)，电磁继电器的动触点与________(选填“上面”或“下面”)的静触点接触，电梯运行速度缓慢．当人走上电梯时，电磁继电器的动触点与另一个静触点接触，电梯运行速度变快．图中画出了某一时刻线圈中的电流方向可以判断电磁铁的上端是________(选填“N”或“S”)极．第9题图10.(2019无锡)请在图中的括号中标出通电螺线管右端磁极的极性．第10题图11.(2019百色)如图所示为一个通电螺线管，请根据其两端磁极用箭头分别在A点标出电流的方向和在B点标出磁感线的方向．第11题图12.(2019镇江)如图所示，小磁针处于静止状态，请在两虚线框内分别标出电源和螺线管的极性．第12题图13.(2019乐山)如图所示，在螺线管上方用弹簧悬挂一根条形磁铁．闭合开关S后，弹簧的伸长量减小，请在图中括号内分别标出螺线管A的N、S极和电源的＋、－极．第13题图14.根据图中给出的条件画出螺线管上线圈的绕法．第14题图15.请你用笔画线代替导线将实物图补充完整，并标出通电螺线管的N极，要求当滑动变阻器的滑片向A端滑动时，通电螺线管的磁性减弱．第15题图三、实验与探究题16.为了探究电磁铁的磁性强弱跟哪些因素有关，小明所在实验小组在实验中观察到下列四种情况：第16题图(1)通过观察电磁铁吸引大头针数目多少的不同...
