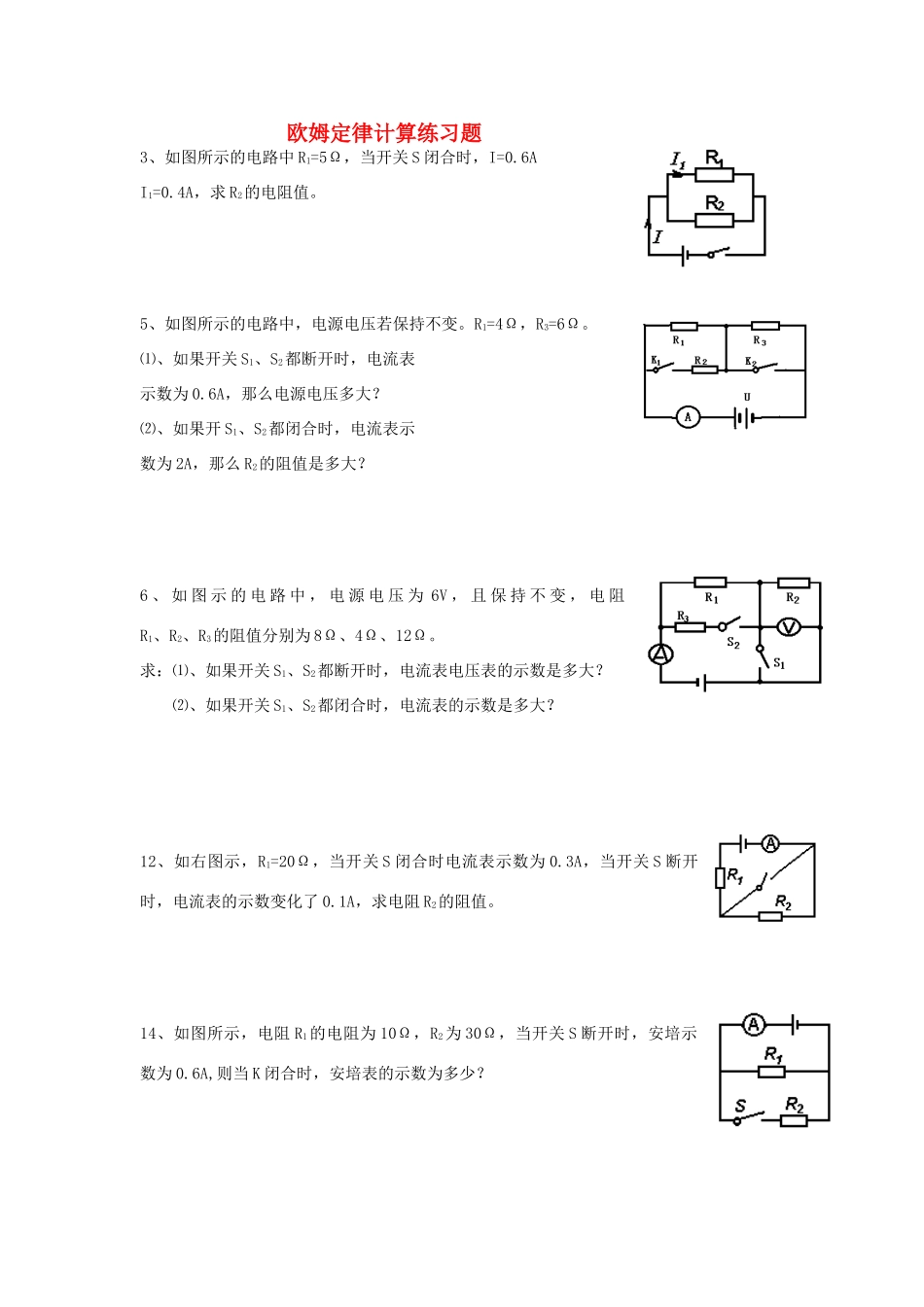

欧姆定律计算练习题3、如图所示的电路中R1=5Ω，当开关S闭合时，I=0
6AI1=0
4A，求R2的电阻值
5、如图所示的电路中，电源电压若保持不变
R1=4Ω，R3=6Ω
⑴、如果开关S1、S2都断开时，电流表示数为0
6A，那么电源电压多大
⑵、如果开S1、S2都闭合时，电流表示数为2A，那么R2的阻值是多大
6、如图示的电路中，电源电压为6V，且保持不变，电阻R1、R2、R3的阻值分别为8Ω、4Ω、12Ω
求：⑴、如果开关S1、S2都断开时，电流表电压表的示数是多大
⑵、如果开关S1、S2都闭合时，电流表的示数是多大
12、如右图示，R1=20Ω，当开关S闭合时电流表示数为0
3A，当开关S断开时，电流表的示数变化了0
1A，求电阻R2的阻值
14、如图所示，电阻R1的电阻为10Ω，R2为30Ω，当开关S断开时，安培示数为0
6A,则当K闭合时，安培表的示数为多少

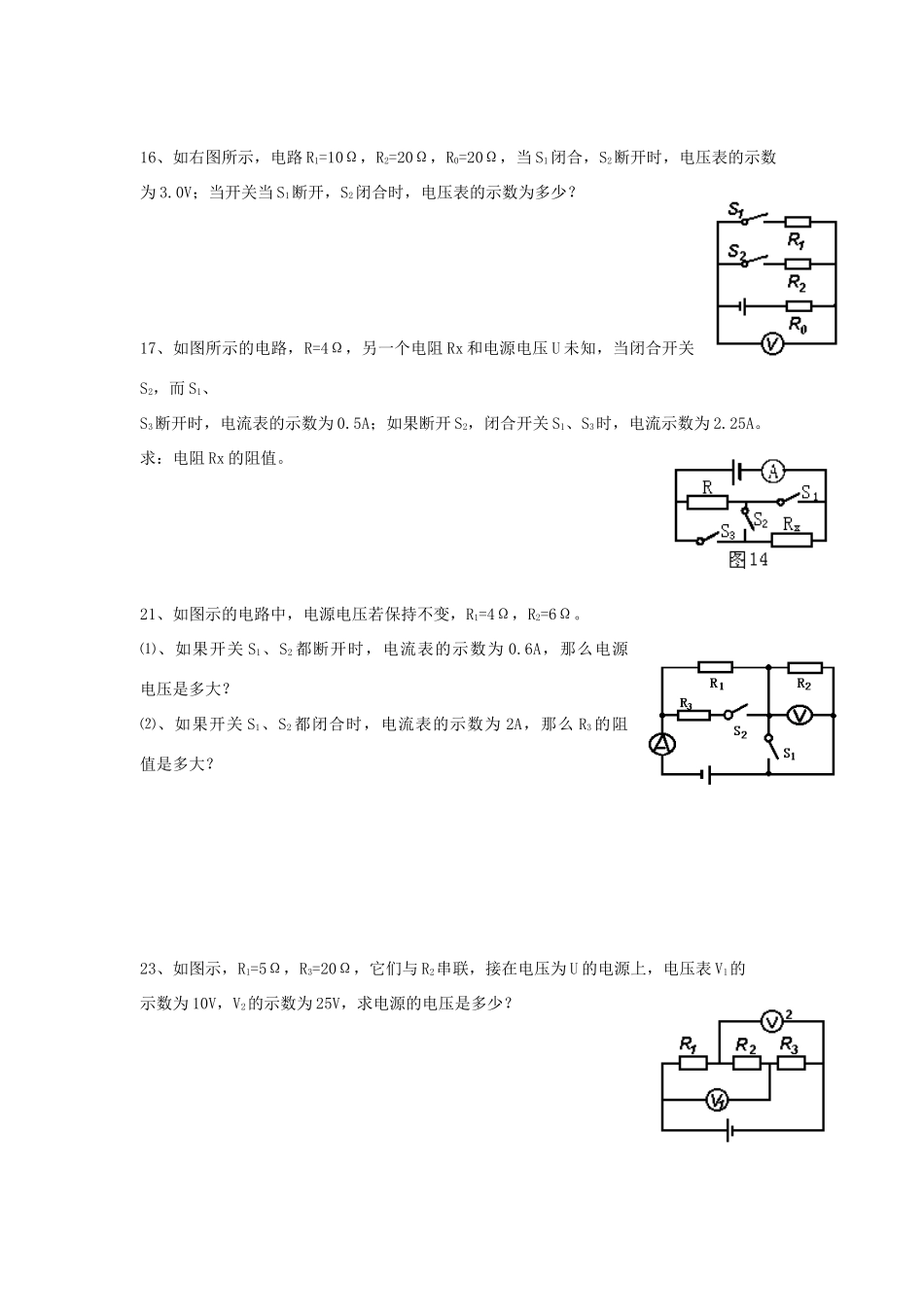

16、如右图所示，电路R1=10Ω，R2=20Ω，R0=20Ω，当S1闭合，S2断开时，电压表的示数为3
0V；当开关当S1断开，S2闭合时，电压表的示数为多少
17、如图所示的电路，R=4Ω，另一个电阻Rx和电源电压U未知，当闭合开关S2，而S1、S3断开时，电流表的示数为0
5A；如果断开S2，闭合开关S1、S3时，电流示数为2
求：电阻Rx的阻值
21、如图示的电路中，电源电压若保持不变，R1=4Ω，R2=6Ω
⑴、如果开关S1、S2都断开时，电流表的示数为0
6A，那么电源电压是多大
⑵、如果开关S1、S2都闭合时，电流表的示数为2A，那么R3的阻值是多大
23、如图示，R1=5Ω，R3=20Ω，它们与R2串联，接在电压为U的电源上，电压表V1的示数为10V，V2的示数为25V，求电源的电压是多少

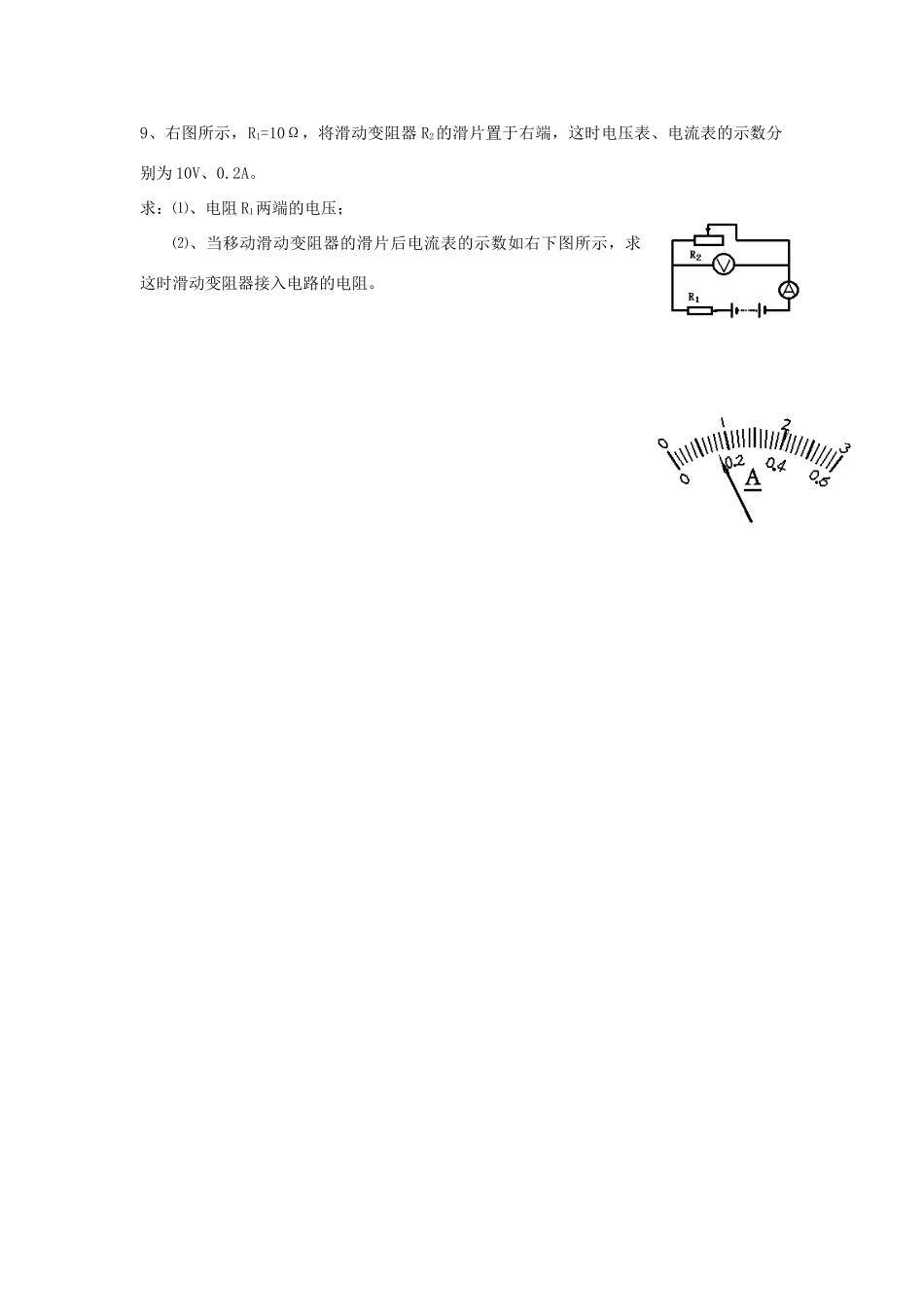

9、右图所示，R1=10Ω，将滑动变阻器R2的滑片置于右端，这时电压表、电流表的示数分别为1
