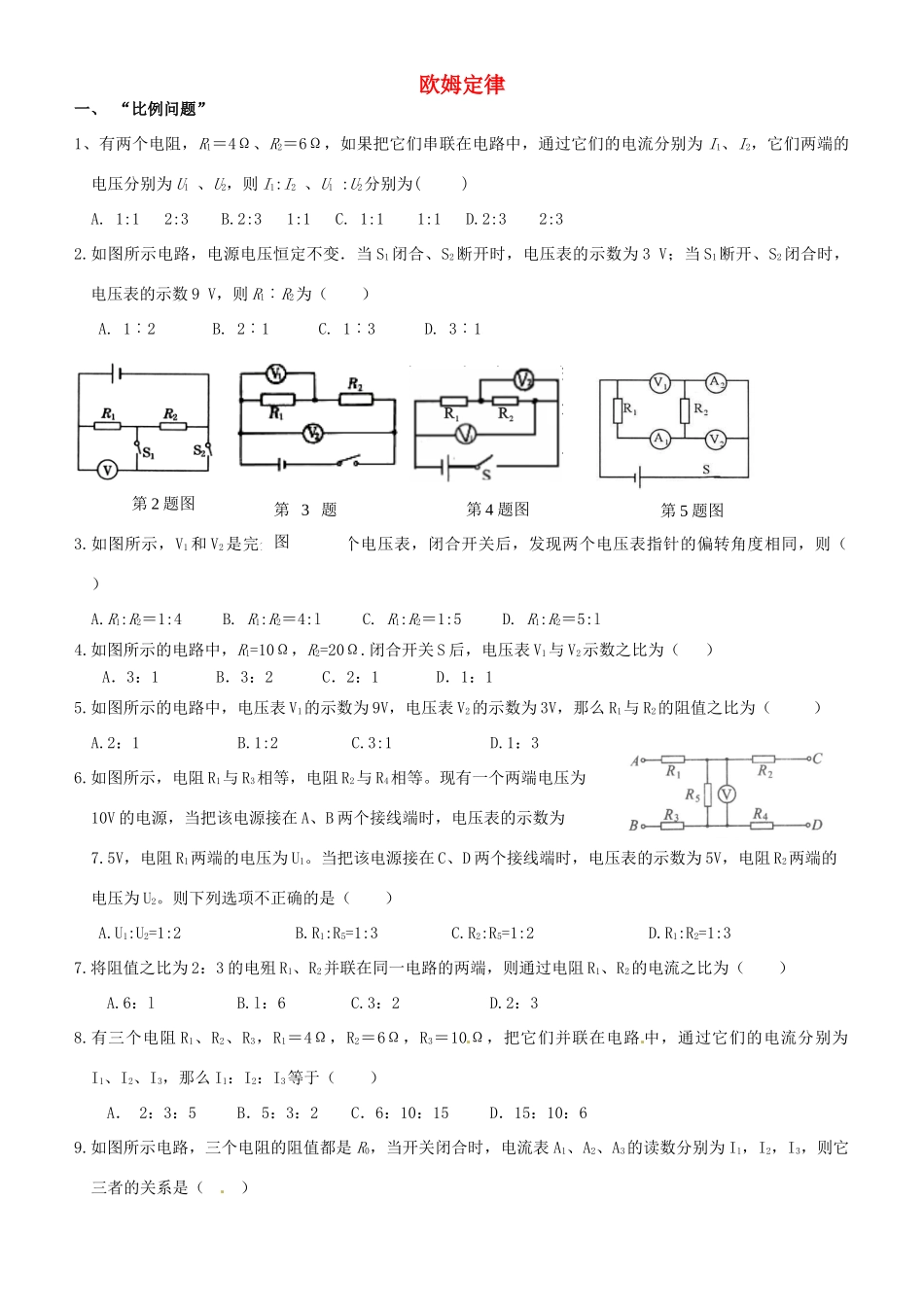

欧姆定律一、“比例问题”1、有两个电阻，R1＝4Ω、R2＝6Ω，如果把它们串联在电路中，通过它们的电流分别为I1、I2，它们两端的电压分别为U1、U2，则I1:I2、U1:U2分别为()A.1:12:3B.2:31:1C.1:11:1D.2:32:32.如图所示电路，电源电压恒定不变．当S1闭合、S2断开时，电压表的示数为3V；当S1断开、S2闭合时，电压表的示数9V，则R1︰R2为（）A.1︰2B.2︰1C.1︰3D.3︰13.如图所示，V1和V2是完全相同的两个电压表，闭合开关后，发现两个电压表指针的偏转角度相同，则（）A.R1:R2＝1:4B.R1:R2＝4:lC.R1:R2＝1:5D.R1:R2＝5:l4.如图所示的电路中，R1=10Ω，R2=20Ω.闭合开关S后，电压表V1与V2示数之比为（）A．3：1B．3：2C．2：1D．1：15.如图所示的电路中，电压表V1的示数为9V，电压表V2的示数为3V，那么R1与R2的阻值之比为（）A.2：1B.1:2C.3:1D.1：36.如图所示，电阻R1与R3相等，电阻R2与R4相等。现有一个两端电压为10V的电源，当把该电源接在A、B两个接线端时，电压表的示数为7.5V，电阻R1两端的电压为U1。当把该电源接在C、D两个接线端时，电压表的示数为5V，电阻R2两端的电压为U2。则下列选项不正确的是（）A.U1:U2=1:2B.R1:R5=1:3C.R2:R5=1:2D.R1:R2=1:37.将阻值之比为2：3的电殂R1、R2并联在同一电路的两端，则通过电阻R1、R2的电流之比为（）A.6：lB.l：6C.3：2D.2：38.有三个电阻R1、R2、R3，R1＝4Ω，R2＝6Ω，R3＝10Ω，把它们并联在电路中，通过它们的电流分别为I1、I2、I3，那么I1：I2：I3等于（）A．2：3：5B．5：3：2C．6：10：15D．15：10：69.如图所示电路，三个电阻的阻值都是R0，当开关闭合时，电流表A1、A2、A3的读数分别为I1，I2，I3，则它三者的关系是（）第2题图第3题图第5题图第4题图A．I3＝23I2B．I3＝23I1C．I3＝I2＝I1D．I3＝2I210.如图所示的电路中，电源电压保持不变。当开关S断开，甲、乙两表为电流表时，两表的示数之比I甲∶I乙为3∶5，当开关S闭合，甲、乙两表为电压表时，两表示数之比U甲∶U乙为（）A．2∶5B．3∶2C．5∶2D．5∶311.如图所示的电路中，R1∶R2＝3∶5，那么通过R1和R2的电流之比I1∶I2＝__________，电压表和的示数之比U1∶U2＝_____________。12.如图所示，电源电压保持不变，开关S断开时，电压表示数为2V；开关S闭合时，电压表示数为6V，那么电阻R1:R2=。13.如图所示，Ro为定值电阻，电源电压恒定。闭合开关，当滑动变阻器接入电路的阻值为R/4时，电压表的示数为6V；当滑动变阻器接入电路的阻值为R时，电压表的示数为3V；则前后两次通过Ro的电流之比是___________。电源电压是.二、第9题图第10题图第11题图第12题图第13题图第14题图第15题图电路中的取值范围问题：1、如图所示电路中，电源电压U＝4.5V，且保持不变，定值电阻R1＝5Ω，变阻器R2最大阻值为20Ω，电流表量程为0~0.6A，电压表量程为0~3V。为保护电表，变阻器接入电路的阻值范围是（）A.0Ω~10ΩB.0Ω~20ΩC.5Ω~20ΩD.2.5Ω~10Ω2、如图的电路中，电源电压保持不变，定值电阻的阻值是4Ω，滑动变阻器的最大阻值10Ω。滑片P置于滑动变阻器的中点时，电压表示数为8V；当滑片从中点向b端移动距离s后，电压表示数变为6V；当滑片从中点向a端移动距离s后，电压表示数为（）A.4VB.6VC.10VD.12V3、如图所示，MN间电压恒定，R1为定值电阻，滑动变阻器R2的最大阻值为20欧。当滑动变阻器滑片P处于a端时，电流表示数为0.25安；当滑片P处于ab中点时，电流表示数为0.40安，则MN间的电压是（）`A．6伏B．5伏C．4伏D．3伏4、把一只标有“10Ω0.3A”的定值电阻和一只标有“30Ω0.6A”的滑动变阻器串联接入电路，在保证两电路元件安全的前提下，电路中允许通过的最大电流为A，它们两端允许加的最大电压为V。5、在图所示的电路中，电源电压保持不变，R1为定值电阻，在滑动变阻器的滑片P从最右端移到中间某个位置时，电压表V1、V2的示数分别为U1、U2，电流表A的示数为I，滑动变阻器连入电路中的电阻为R2，三个电表的示数分别变化了ΔU1、ΔU2、ΔI。在以下四个表达式中，不正确的是（）1题图AVR1R2PS5题图7V1V2AR1R2P２题图3题图A.11RIUB.22RIUC、11RIUD.6、.(2013·柳州)图所示，电阻...
