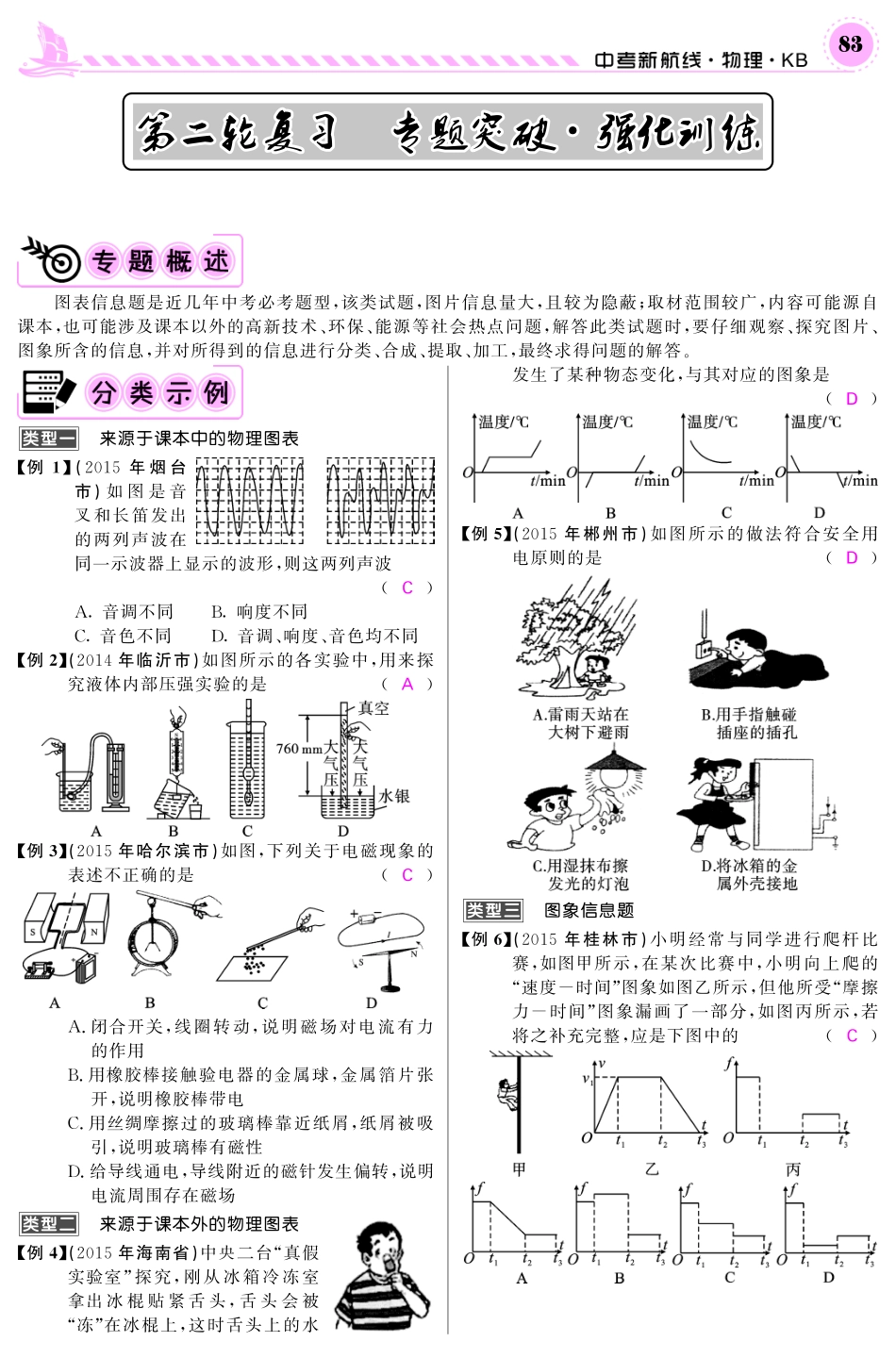

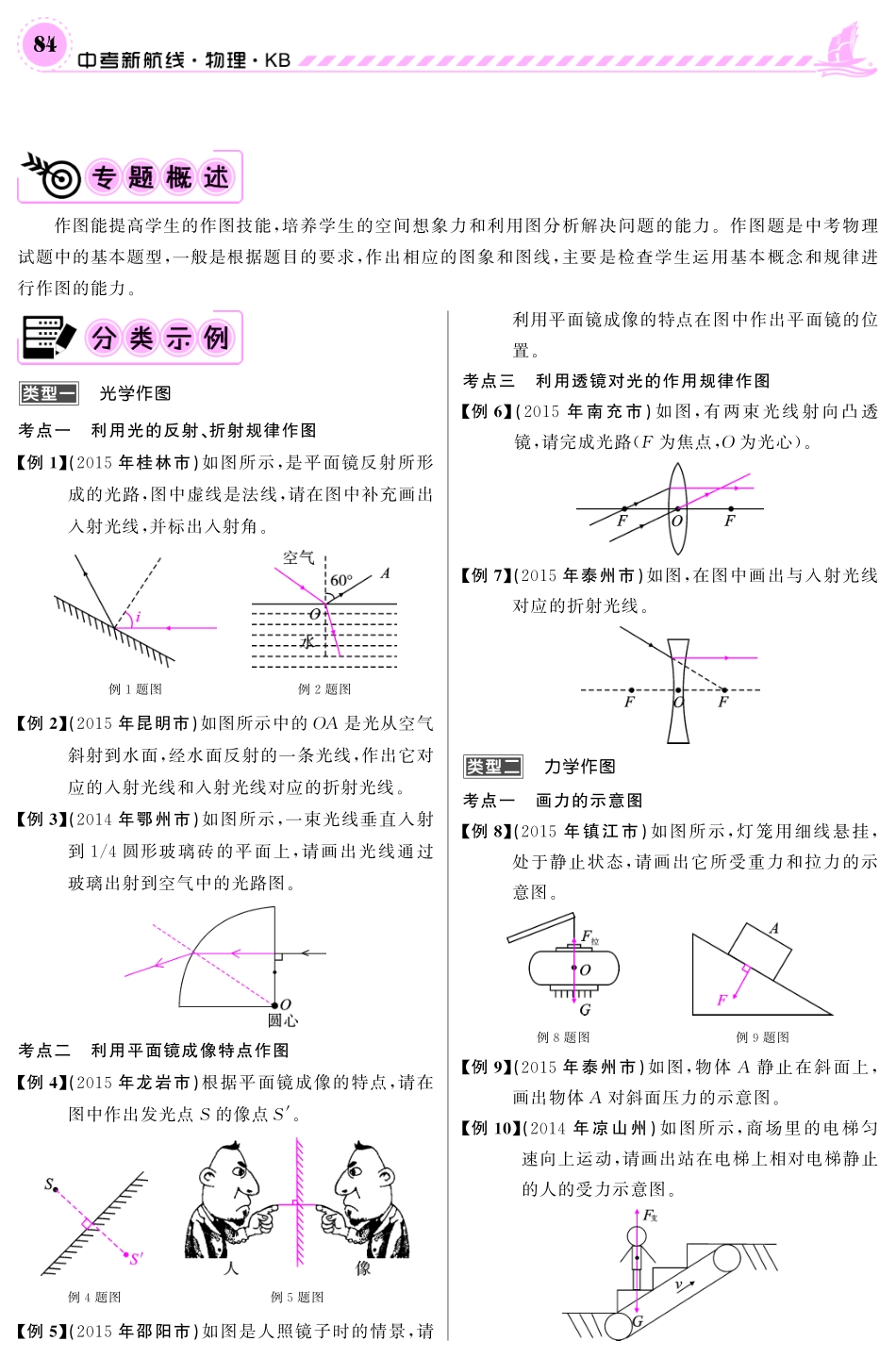

８３第二轮复习专题突破·强化训练图表信息题是近几年中考必考题型,该类试题,图片信息量大,且较为隐蔽;取材范围较广,内容可能源自课本,也可能涉及课本以外的高新技术、环保、能源等社会热点问题,解答此类试题时,要仔细观察、探究图片、图象所含的信息,并对所得到的信息进行分类、合成、提取、加工,最终求得问题的解答.类型一来源于课本中的物理图表【例１】(２０１５年烟台市)如图是音叉和长笛发出的两列声波在同一示波器上显示的波形,则这两列声波(C)A音调不同B响度不同C音色不同D音调、响度、音色均不同【例２】(２０１４年临沂市)如图所示的各实验中,用来探究液体内部压强实验的是(A)【例３】(２０１５年哈尔滨市)如图,下列关于电磁现象的表述不正确的是(C)A．闭合开关,线圈转动,说明磁场对电流有力的作用B．用橡胶棒接触验电器的金属球,金属箔片张开,说明橡胶棒带电C．用丝绸摩擦过的玻璃棒靠近纸屑,纸屑被吸引,说明玻璃棒有磁性D．给导线通电,导线附近的磁针发生偏转,说明电流周围存在磁场类型二来源于课本外的物理图表【例４】(２０１５年海南省)中央二台“真假实验室”探究,刚从冰箱冷冻室拿出冰棍贴紧舌头,舌头会被“冻”在冰棍上,这时舌头上的水发生了某种物态变化,与其对应的图象是(D)【例５】(２０１５年郴州市)如图所示的做法符合安全用电原则的是(D)类型三图象信息题【例６】(２０１５年桂林市)小明经常与同学进行爬杆比赛,如图甲所示,在某次比赛中,小明向上爬的“速度－时间”图象如图乙所示,但他所受“摩擦力－时间”图象漏画了一部分,如图丙所示,若将之补充完整,应是下图中的(C)８４作图能提高学生的作图技能,培养学生的空间想象力和利用图分析解决问题的能力.作图题是中考物理试题中的基本题型,一般是根据题目的要求,作出相应的图象和图线,主要是检查学生运用基本概念和规律进行作图的能力.类型一光学作图考点一利用光的反射、折射规律作图【例１】(２０１５年桂林市)如图所示,是平面镜反射所形成的光路,图中虚线是法线,请在图中补充画出入射光线,并标出入射角.例１题图例２题图【例２】(２０１５年昆明市)如图所示中的OA是光从空气斜射到水面,经水面反射的一条光线,作出它对应的入射光线和入射光线对应的折射光线.【例３】(２０１４年鄂州市)如图所示,一束光线垂直入射到１/４圆形玻璃砖的平面上,请画出光线通过玻璃出射到空气中的光路图.考点二利用平面镜成像特点作图【例４】(２０１５年龙岩市)根据平面镜成像的特点,请在图中作出发光点S的像点S′.例４题图例５题图【例５】(２０１５年邵阳市)如图是人照镜子时的情景,请利用平面镜成像的特点在图中作出平面镜的位置.考点三利用透镜对光的作用规律作图【例６】(２０１５年南充市)如图,有两束光线射向凸透镜,请完成光路(F为焦点,O为光心).【例７】(２０１５年泰州市)如图,在图中画出与入射光线对应的折射光线.类型二力学作图考点一画力的示意图【例８】(２０１５年镇江市)如图所示,灯笼用细线悬挂,处于静止状态,请画出它所受重力和拉力的示意图.例８题图例９题图【例９】(２０１５年泰州市)如图,物体A静止在斜面上,画出物体A对斜面压力的示意图.【例１０】(２０１４年凉山州)如图所示,商场里的电梯匀速向上运动,请画出站在电梯上相对电梯静止的人的受力示意图.８５考点二画杠杆的力臂及动力、阻力的示意图【例１１】(２０１５年宿迁市)在图示中作出物体A所受重力的示意图和拉力F的力臂l.【例１２】(２０１５年宜昌市)如图甲所示,当用指甲剪剪指甲时,指甲剪可以看成是多个杠杆的组合,请在图乙中画出剪指甲时其中一个杠杆DBE的动力臂l１和阻力F２.考点三画滑轮组的绕线【例１３】(２０１５年揭阳市)用滑轮组拉出陷入泥中的汽车,在图中画出最省力的绳子绕法.类型三电磁学作图考点一电路图和实物图的互画【例１４】(２０１４年汕尾市)按照如图所示的实物电路,在虚线框内画出对应的电路图.【例１５】请你根据图甲电路图,在图乙中连接好实物电路.考点二设计电路【例１６】电冰箱的压缩机(电动机)是由温控开关控制的,冷藏室中的照明灯是由门控开关控制的,即开冰箱门时照明灯亮、关冰箱门时照明灯灭.请在图中用...
