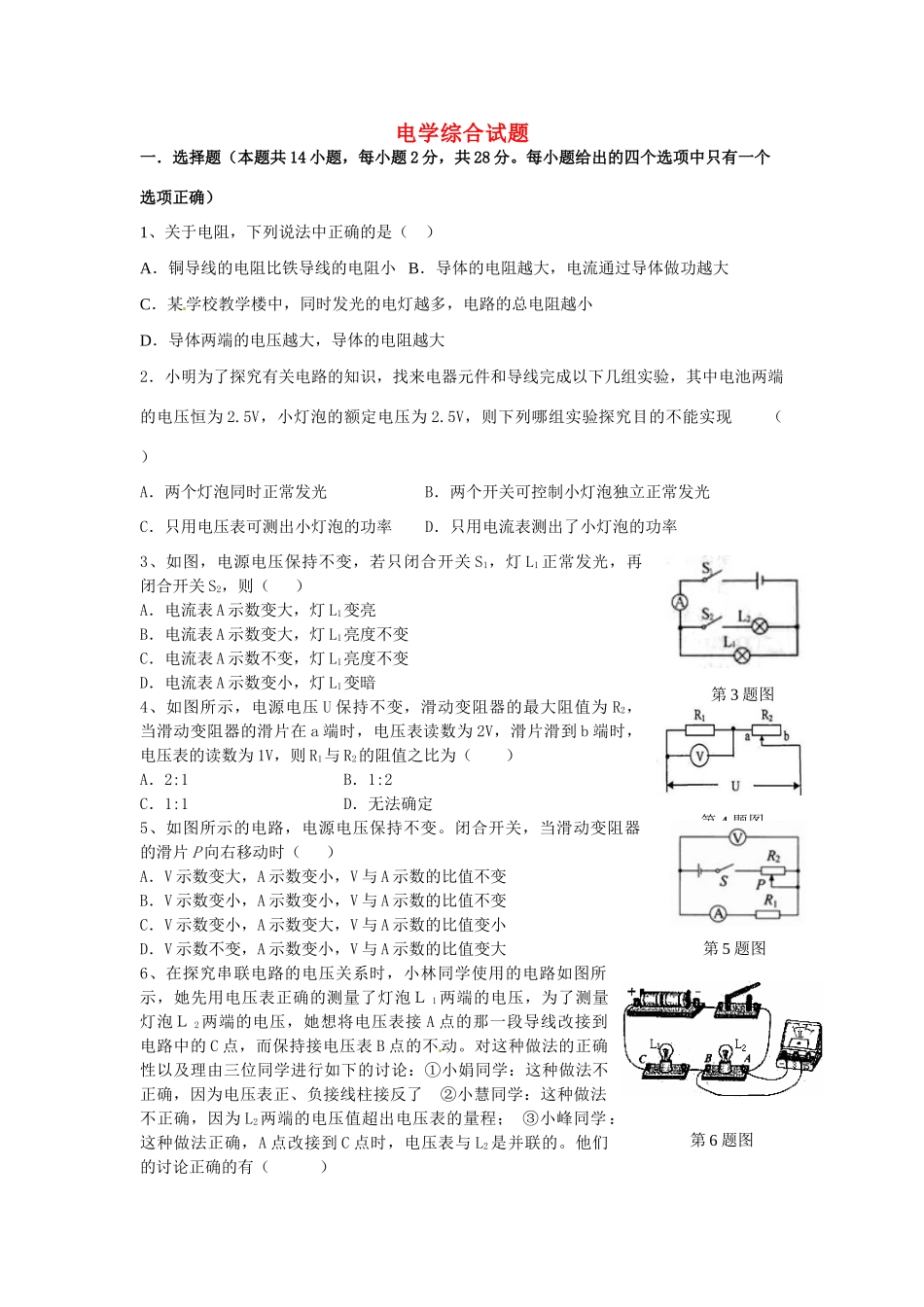

电学综合试题一．选择题（本题共14小题，每小题2分，共28分。每小题给出的四个选项中只有一个选项正确）1、关于电阻，下列说法中正确的是（）A．铜导线的电阻比铁导线的电阻小B．导体的电阻越大，电流通过导体做功越大C．某学校教学楼中，同时发光的电灯越多，电路的总电阻越小D．导体两端的电压越大，导体的电阻越大2．小明为了探究有关电路的知识，找来电器元件和导线完成以下几组实验，其中电池两端的电压恒为2.5V，小灯泡的额定电压为2.5V，则下列哪组实验探究目的不能实现（）A．两个灯泡同时正常发光B．两个开关可控制小灯泡独立正常发光C．只用电压表可测出小灯泡的功率D．只用电流表测出了小灯泡的功率3、如图，电源电压保持不变，若只闭合开关S1，灯L1正常发光，再闭合开关S2，则（）A．电流表A示数变大，灯L1变亮B．电流表A示数变大，灯L1亮度不变C．电流表A示数不变，灯L1亮度不变D．电流表A示数变小，灯L1变暗4、如图所示，电源电压U保持不变，滑动变阻器的最大阻值为R2，当滑动变阻器的滑片在a端时，电压表读数为2V，滑片滑到b端时，电压表的读数为1V，则R1与R2的阻值之比为（）A．2:1B．1:2C．1:1D．无法确定5、如图所示的电路，电源电压保持不变。闭合开关，当滑动变阻器的滑片P向右移动时（）A．V示数变大，A示数变小，V与A示数的比值不变B．V示数变小，A示数变小，V与A示数的比值不变C．V示数变小，A示数变大，V与A示数的比值变小D．V示数不变，A示数变小，V与A示数的比值变大6、在探究串联电路的电压关系时，小林同学使用的电路如图所示，她先用电压表正确的测量了灯泡Ｌ1两端的电压，为了测量灯泡Ｌ2两端的电压，她想将电压表接A点的那一段导线改接到电路中的C点，而保持接电压表B点的不动。对这种做法的正确性以及理由三位同学进行如下的讨论：①小娟同学：这种做法不正确，因为电压表正、负接线柱接反了②小慧同学：这种做法不正确，因为L2两端的电压值超出电压表的量程；③小峰同学：这种做法正确，A点改接到C点时，电压表与L2是并联的。他们的讨论正确的有（）第3题图第4题图第5题图第6题图A.只有①B.只有①②C.只有②D.只有③7、如图所示，电源电压不变，当开关S1、S2都闭合，电流表的示数为0.5A，电压表的示数12V；断开电路后，将电压表、电流表的位置互换，S1断开、S2闭合，电流表为0.3A．则（）A.R1=16ΩB.R1=40ΩC.R2=16ΩD.R2=24Ω8、如图所示，电源电压保持不变，三只电表均完好．开关S闭合后，发现只有两个电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是（）A．电压表V1示数为零，灯L1断路B．电压表V1示数为零，灯L1短路C．电流表A示数为零，灯L2断路D．电流表A示数为零，灯L2短路9、小磊一家搬进刚装修完的新家的这天晚上，小磊闭合床头灯的开关S2准备坐在床头看书，可是发现卫生间的吸顶灯也亮了，他断开床头灯的开关S2，两盏灯都熄灭了；他过去闭合吸顶灯的开关S1，床头灯不亮，但吸顶灯更亮了。小明很想知道他的床头灯为什么会出现这种“奇怪现象”?小磊家的吸顶灯与床头灯此时的连接电路图是（）10、电子体温计通过流过半导体制成的感温头的电流来反映人的体温，这利用半导体（）A．良好的导电特性B．良好的绝缘特性C．电阻随温度变化而变化的特性D．电阻随光照变化而变化的特性11、今年入春以来，某市降水偏少，干旱较为严重。小军家利用晚上时间浇灌麦田，为了第7题图第10题图照明，他用长导线将电从家中接到田间，所接灯泡型号为220V100W，通电后，发现该灯泡明显比家中相同型号的灯泡暗。他用电流表测得导线中的电流为0.4A，则下列说法正确的是（灯泡电阻不变）()A．灯泡的实际功率为100WB．灯泡的实际功率为88WC．导线的发热功率为10.56WD．导线的发热功率为12W12、如图所示的四个电路中，电源电压U相同，R1
