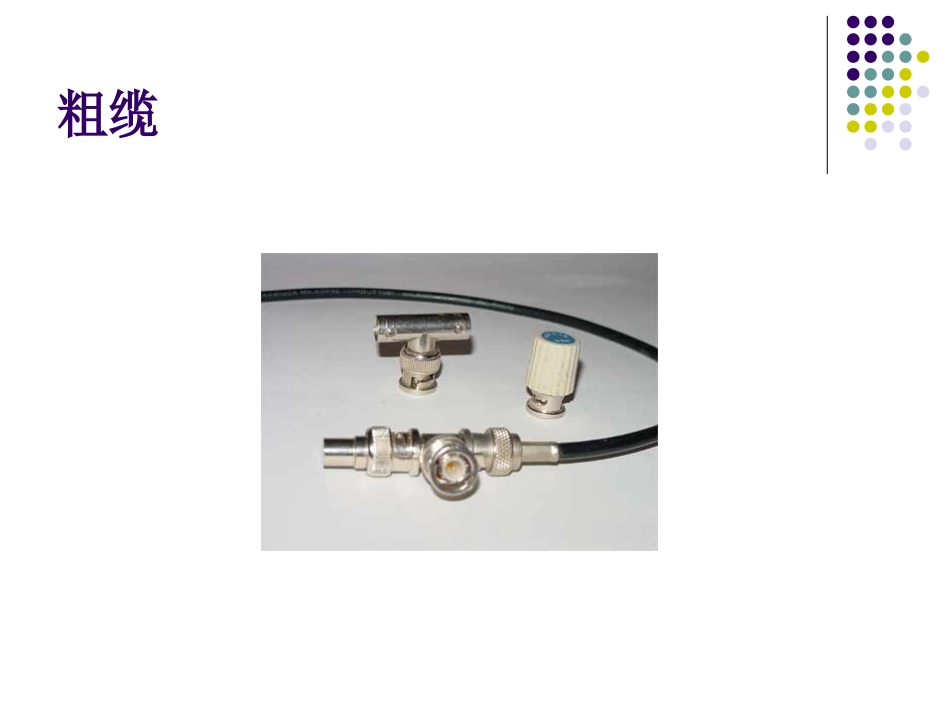

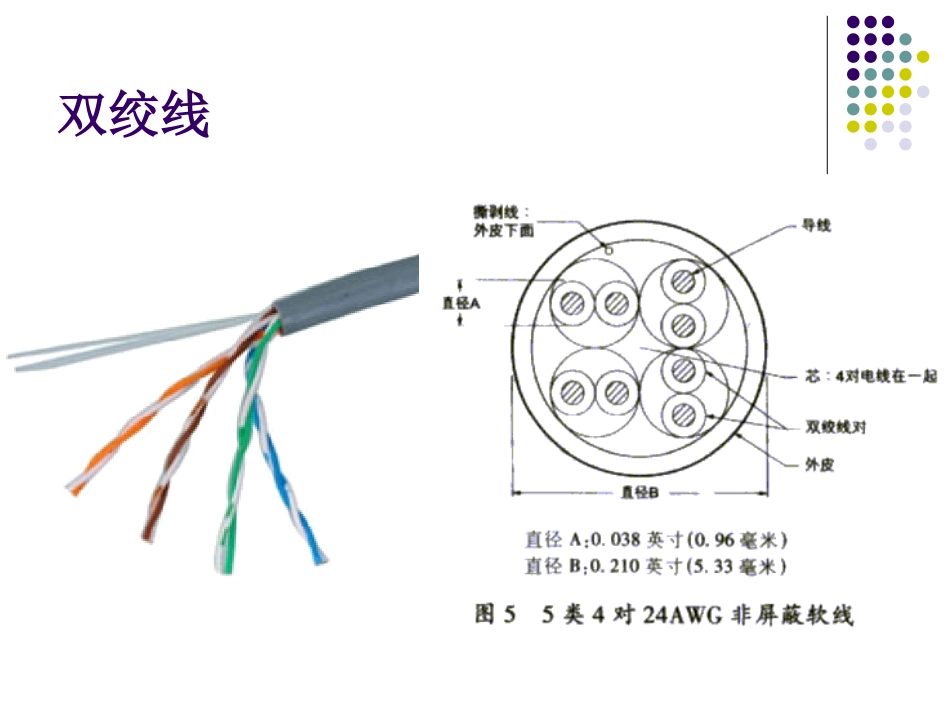

实践：网线制作粗缆双绞线六类屏蔽双绞线光纤双绞线1）一类线：主要用于传输语音（一类标准主要用于八十年代初之前的电话线缆），不用于数据传输。2）二类线：传输频率为1MHZ，用于语音传输和最高传输速率4Mbps的数据传输，常见于使用4MBPS规范令牌传递协议的旧的令牌网。3）三类线：指目前在ANSI和EIA/TIA568标准中指定的电缆，该电缆的传输频率16MHz，用于语音传输及最高传输速率为10Mbps的数据传输主要用于10BASE--T。4）四类线：该类电缆的传输频率为20MHz，用于语音传输和最高传输速率16Mbps的数据传输主要用于基于令牌的局域网和10BASE-T/100BASE-T10M/100M自适应5）五类线：该类电缆增加了绕线密度，外套一种高质量的绝缘材料，传输率为100MHz，用于语音传输和最高传输速率为100Mbps的数据传输，主要用于100BASE-T和10BASE-T网络。这是最常用的以太网电缆。6）超五类线：超5类具有衰减小，串扰少，并且具有更高的衰减与串扰的比值(ACR)和信噪比(StructuralReturnLoss)、更小的时延误差，性能得到很大提高。超5类线主要用于千兆位以太网（1000Mbps）。7）六类线：传输频率为1MHz～250MHz，提供2倍于超五类的带宽。六类布线的传输性能远远高于超五类标准，最适用于传输速率高于1Gbps的应用。六类标准中取消了基本链路模型，布线标准采用星形的拓扑结构，要求的布线距离为：网线长度不能超过100m。1000Mbps最高传输速率双光纤1G网络B字节=8位b1000/8=125MBLAN传输速度：11.9MB/SWAN传输速度：1MB/S双绞线品牌1）安普2）西蒙3）朗讯4）丽特5）IBM6）清华同方7）全联RJ45水晶头双绞线RJ45水晶头的制作线序将水晶头面向自己（小尾巴在背面），从左到右线序568A标准：白绿绿白橙蓝白蓝橙白棕棕568B标准：白橙橙白绿蓝白蓝绿白棕棕当双绞线两端使用的是同一个标准时，为平行线(直连线)，用于连接计算机与交换机、HUB等；当双绞线两端分别使用不同的标准，为交叉线，用于连接计算机与计算机，交换机与交换机等。在通常的工程中做平行线时，用B标准的更多一些。七层模型中，连接同层设备用交叉线，非同层设备用平行线一、工具和材料的认识网线Rj45水晶头网线钳网线测试仪一、工具和材料的认识超五类网线RJ45水晶头一、工具和材料的认识网线钳一、工具和材料的认识网线测试仪二、网线制作标准T568A的线序为：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕T568B的线序为：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕网线的制作分类交叉线：（两个头中线的顺序不同，即：一头为T568A，一头为T568B）直连线：（两个头中线的顺序相同，比如两头都为T568B标准）T568AT568AT568AT568BT568BT568B交叉线注意：当网线所连接的两边端口的性质相同时，用交叉线直连线交换机的UPLINK口交换机的普通口？交换机之间连接时，网线的选择：1、交换机的UpLink口连接到交换机的普通口；2、交换机的UpLink口连接到交换机的UpLink口；3、交换机的普通口连接到交换机的普通口；UpLink端口——直连线——交叉线——交叉线普通端口注意：当网线所连接的两边端口的性质相同时，用交叉线级连口三、网线的制作——T568B直连线(1)剪断(2)剥皮(3)排序，按照T568B标准线序排列(4)剪齐(5)插入(6)压制第一步：剪断第二步、剥线第三步、排序第三步、排序按照T568B的顺序排列好。线序：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕技巧：1、先把橙色线的放左边，棕色的放右边，绿色和蓝色放中间。2、让后把每根线拆开,理顺,捋直,然后按照规定的线序排列整齐。尤其要注意绿色线分开。第四步、剪齐把每根线都理直后，剪齐，使得露在保护层皮外的网线长度为1.5cm左右第五步、插入右手手指掐住线，左手拿水晶头，塑料弹簧片朝下，把网线插入水晶头注意：务必要把外层的皮，插入水晶头内，否则水晶头容易松动。在水晶头末端检查线插入的情况每根线都要能紧紧的顶在水晶头的末端第六步、压制把水晶头完全插入，用力压紧，能听到“咔察”声，可重复压制多次。四、测试将做好的网线的两头分别插入网线测试仪中，并启动开关，如果两边的指示灯同步亮，则表示...
