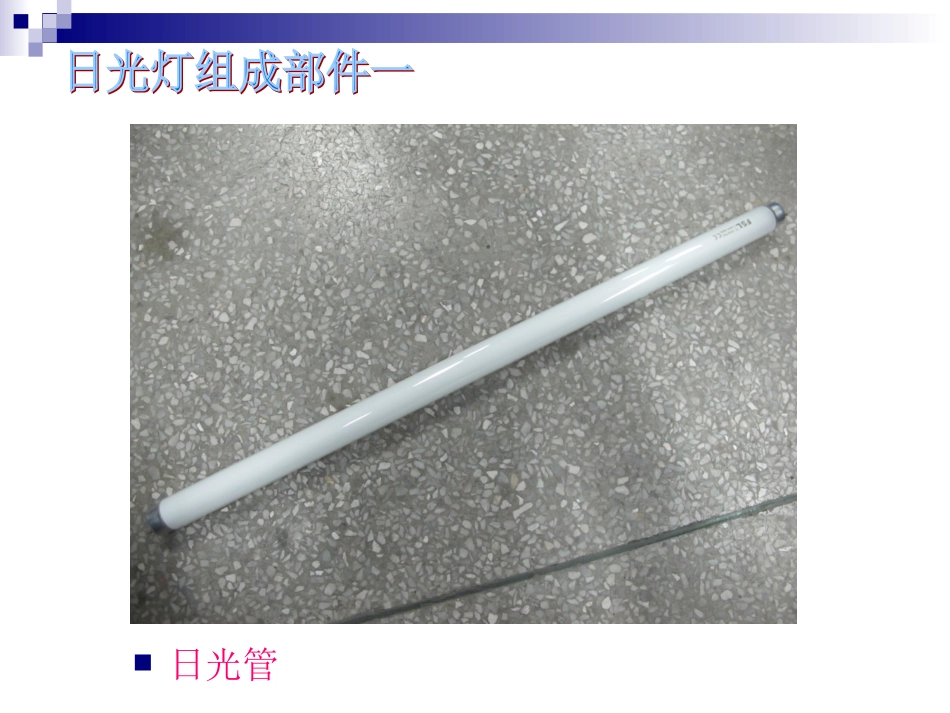

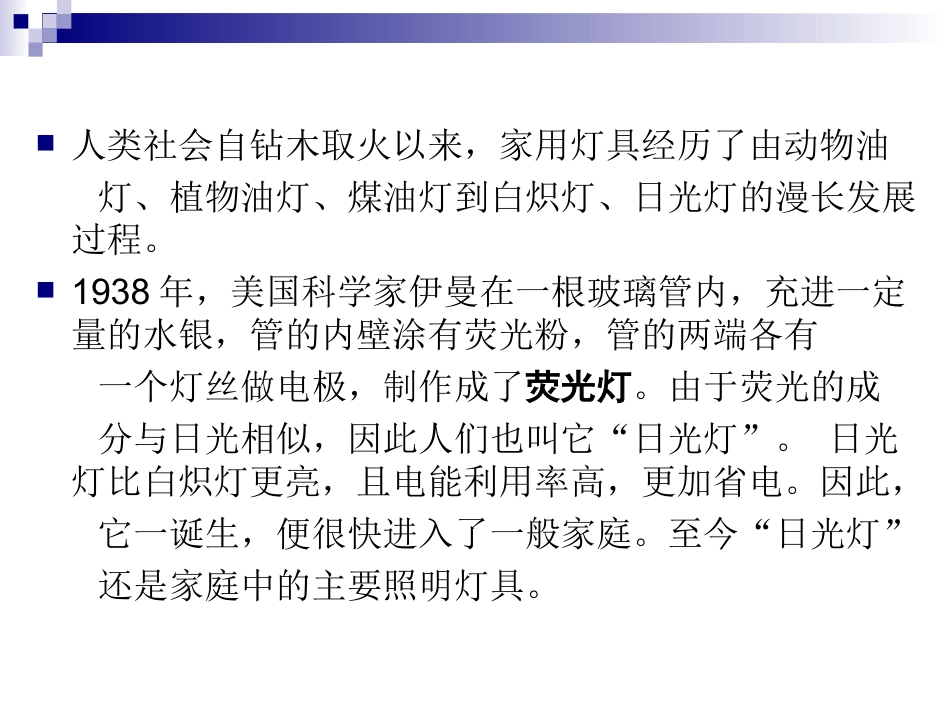

广东省汕头市东厦中学林为忠普通高中通用技术之2010年3月人类社会自钻木取火以来，家用灯具经历了由动物油灯、植物油灯、煤油灯到白炽灯、日光灯的漫长发展过程。1938年，美国科学家伊曼在一根玻璃管内，充进一定量的水银，管的内壁涂有荧光粉，管的两端各有一个灯丝做电极，制作成了荧光灯。由于荧光的成分与日光相似，因此人们也叫它“日光灯”。日光灯比白炽灯更亮，且电能利用率高，更加省电。因此，它一诞生，便很快进入了一般家庭。至今“日光灯”还是家庭中的主要照明灯具。日光管启辉器镇流器日光灯支架灯管启辉器镇流器灯管、启辉器及镇流器的构造启辉器的工作原理镇流器起什么作用日光灯是由那里发出“白光”的灯管中的高电压是如何产生的玻璃管内壁上涂有一层均匀荧光粉，两端各安装一个灯头，灯头内部装有灯丝。灯管抽真空后，充入一定量的惰性气体，还有数量很少的水银。启辉器的结构如图：在外壳内装着一个充有氖气的玻璃泡，泡内有一个固定电极（静触极）和一个U型动触极组成的自动开关。两个触极间并联一只电容器。当电路闭合后，电压加在启辉器的两极间，使氖气放电而发出辉光，辉光的热量使U形金属动触片膨胀伸长，跟静触片接触而电路接通，于是镇流器的线圈和灯管的灯丝中就有电流流过；电路接通后，启动器的氖气停止放电，U形动触片冷却收缩，两个触片分开，电路自断开。镇流器是一个带铁芯的电感线圈，铁芯材料是硅钢片，线圈由漆包线缠绕，用金属外壳封装而成的。日光灯点燃时，激发气体导电所需的电压比220伏的电源电压高得多，这时镇流器形成一个瞬时的高电压，加在灯管的两侧，使灯管中的气体开始放电，于是日光灯管成为电流的通路开始发光。在日光灯正常发光时，灯管的电阻变得很小，允许通过的电流也不大，这时镇流器就起到降压限流的作用，保证日光灯的正常工作。闭合开关点亮日光灯时，电源电压经镇流器、灯管两端灯丝加至启辉器，启辉器氖泡中的氖气发出辉光，辉光的热量使动触片变形伸长与静触片接触，触使电路导通，于是镇流器和光管中的灯丝就有了电流通过，电路接通后，启动器的氖气停止放电，U形动触片冷却收缩，两个触片分开；镇流器在触片突然断开的瞬间，形成一个瞬时的高电压，加到光管两端。光管两端的高电压使光管中的汞蒸气电离放电产生紫外线，紫外线辐射管壁荧光粉，使荧光粉发光。这时镇流器就起到降压限流的作用，保证日光灯的正常工作。点亮光管时，启辉器的两个触片突然断开的瞬间，镇流器的线圈中电流迅速减小而产生很高的感应电动势，方向与原来电压的方向相反，与电源的电动势加在一起，形成一个瞬时的高电压。灯管中的汞蒸气电离产生紫外线，紫外线辐射管壁的荧光粉，使荧光粉发出“白光”。1．安装日光灯时必须注意，各个零件的规格一定要配合好，灯管的功率和镇流器的功率相同，否则，灯管不能发光或是使灯管和镇流器损坏。2．如果所用灯架是金属材料的，应注意绝缘，以免短路或漏电，发生危险。3．安装时注意不要碰碎日光管，因灯管内的水银蒸气有毒，应注意通风。4.用万用表检验日光灯的三大部件，正确判断日光灯灯丝、镇流器、启辉器通断。5．安装完成后，应按照电路图检查连线是否正确，然后才能合上开关测试。灯管座安装1）灯管座接线2）把接线好的灯管座分别安装到灯光架两端启辉器安装1.分别给启辉器座两端接线2.把启辉器座安装的灯光架上3.装上启辉器（到位后顺时针拧15度）1.镇流器的一端连接管座；2.连接电源火线引线；3.另一个管座的一端连接零线引线；4.将零火线引线穿出光管架，盖上外盖；1.盖上外盖，安装光管；2、3.安装时注意管座的对位；4.光管安装到位后，顺时针或逆时针旋转90度；至此，完成日光灯工作线路的安装。日光灯控制部分的安装1.把安装好的光管架延伸出来的火线（红色线）接的开关的一端；2.另一端引出红线，和光管架延伸出来的零线（绿色线）一起穿过开关底座的进出线孔3.把面板安装到底座，安装后如图4所示，红、绿线连接电源。分组实验：每三人一组，在15分钟内完成。实验总结1.实验过程...
