高二理科物理内外接法和限流分压接法VIP免费

高二理科物理内外接法和限流分压接法_第1页
1/27
高二理科物理内外接法和限流分压接法_第2页
2/27
高二理科物理内外接法和限流分压接法_第3页
3/27

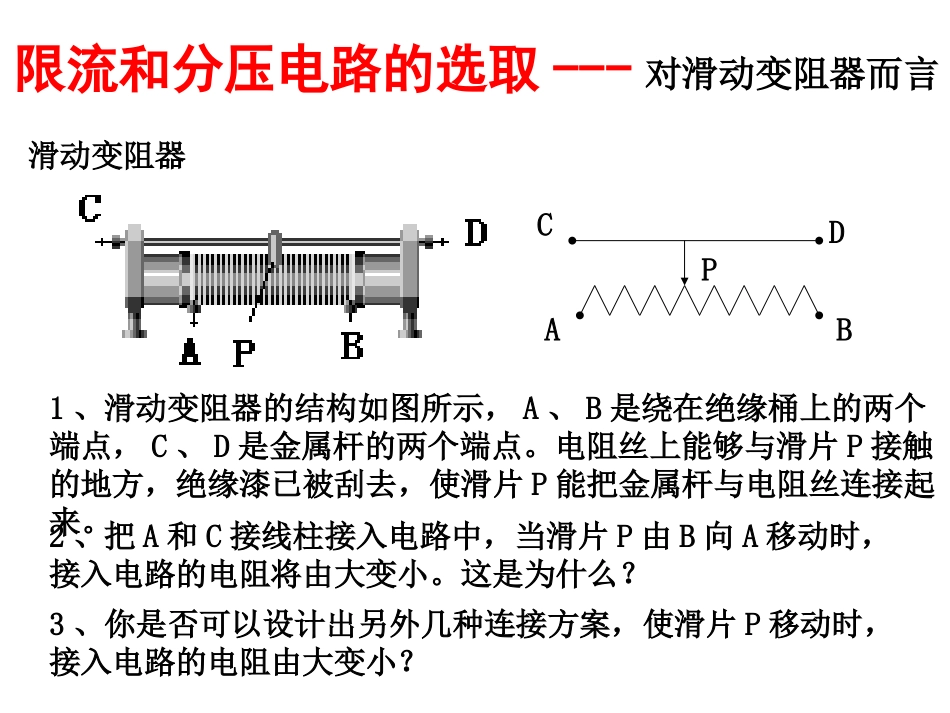

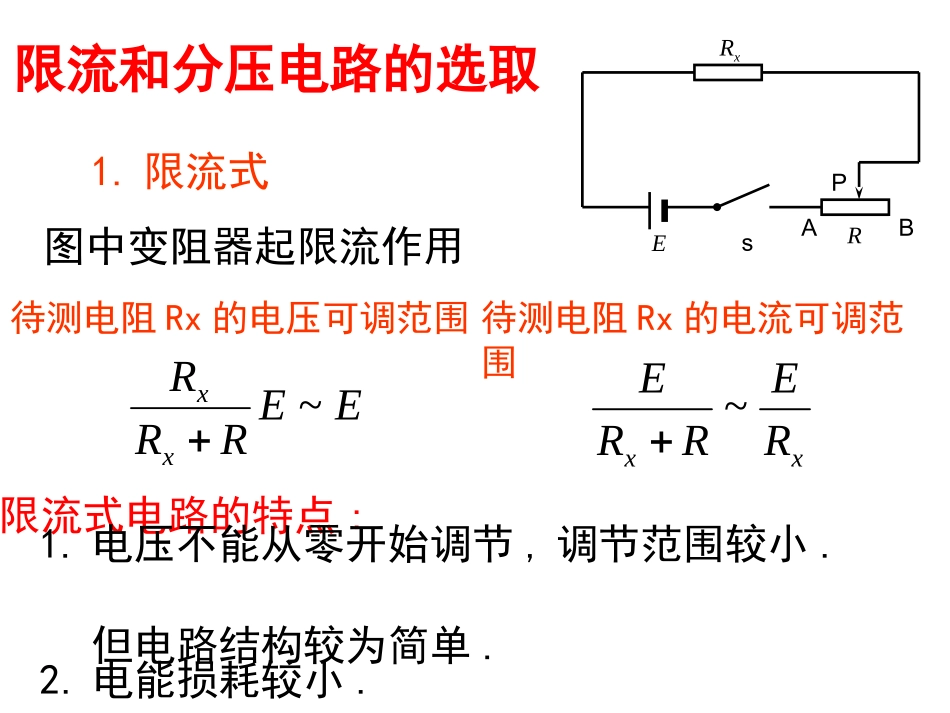

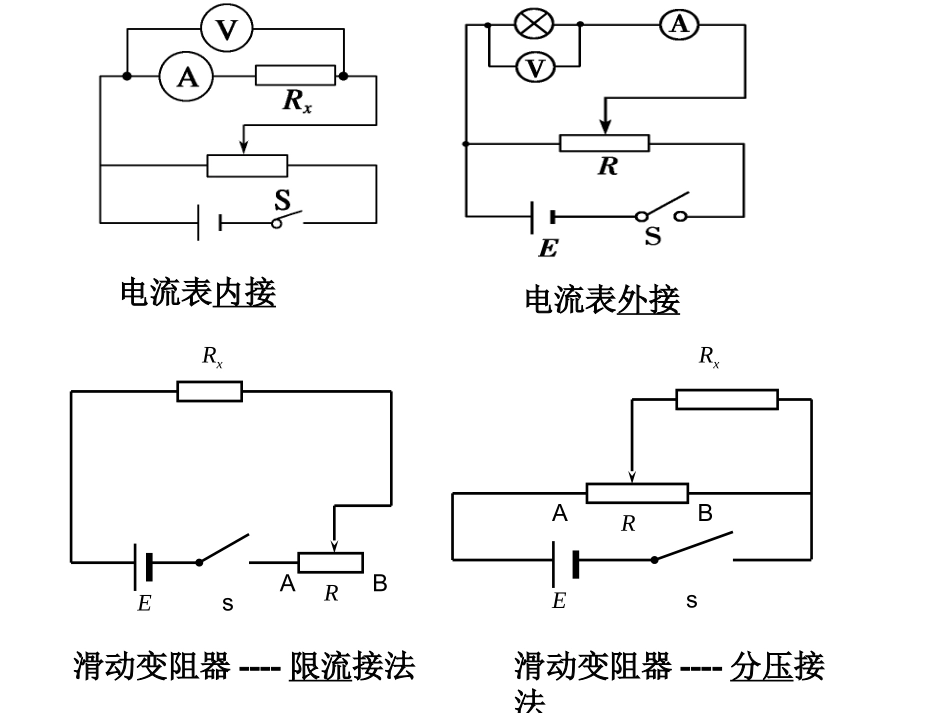

EsRABRxEsRxRAB电流表内接电流表外接滑动变阻器----限流接法滑动变阻器----分压接法1、滑动变阻器的结构如图所示,A、B是绕在绝缘桶上的两个端点,C、D是金属杆的两个端点。电阻丝上能够与滑片P接触的地方,绝缘漆已被刮去,使滑片P能把金属杆与电阻丝连接起来。ABDCP2、把A和C接线柱接入电路中,当滑片P由B向A移动时,接入电路的电阻将由大变小。这是为什么?3、你是否可以设计出另外几种连接方案,使滑片P移动时,接入电路的电阻由大变小?滑动变阻器限流和分压电路的选取---对滑动变阻器而言限流和分压电路的选取1.限流式EsRABPRxEERRRxx~限流式电路的特点:1.电压不能从零开始调节,调节范围较小.但电路结构较为简单.2.电能损耗较小.图中变阻器起限流作用待测电阻Rx的电压可调范围待测电阻Rx的电流可调范围xxRERRE~2.分压式E~0分压式电路的特点:1.电压可以从零开始调节到电源电动势,调节范围较大.但电路结构较为复杂.2.电能损耗较大.EsPRxRAB限流和分压电路的选取图中变阻器起分压作用待测电阻Rx的电压可调范围待测电阻Rx的电流可调范围xRE~0限流式分压式电压可调范围电能损耗限流和分压电路的选取EERRRxx~E~0较小较大电流可调范围xRE~0xxRERRE~EsRABRxEsRxRAB串、并联关系不同分压电路调节范围大分压电路调节范围大限流和分压电路的选取限流式分压式EsRABRxEsRxRAB电路说明1、限流电路耗能小,电路简单,在安全前提下应优先考虑。2、三种情况下必须采用分压接法:(1)要求电压从零开始连续变化;(2)电路允许的最大电流很小;(3)滑动变阻器的电阻远小于待测电阻。电流表接在电压表两接线柱外侧,通常叫“外接法”电流表接在电压表两接线柱内侧,通常叫“内接法”AVRAVR因为电流表、电压表分别有分压、分流作用,因此两种方法测量电阻都有误差.电流表的内外接法---对电流表而言误差分析电流表外接法电压表示数电流表示数测量值偏小,适于测量小阻值电阻xRVVRVRIRIUU即RVRAIIIIAVIUR测说明:误差来源于电压表的分流,分流越小,误差越小.所以该电路适合测量小电阻,即VxRRRRIUR真误差分析V表不准,A表分压。伏安法测电阻外小内大外接法内接法误差来源测量条件适合测量大电阻适合测量小电阻AVRAVRAVIUR测RRIUR真V表不准,A表分压电路图两种电路xARRVxRR>,xARR
