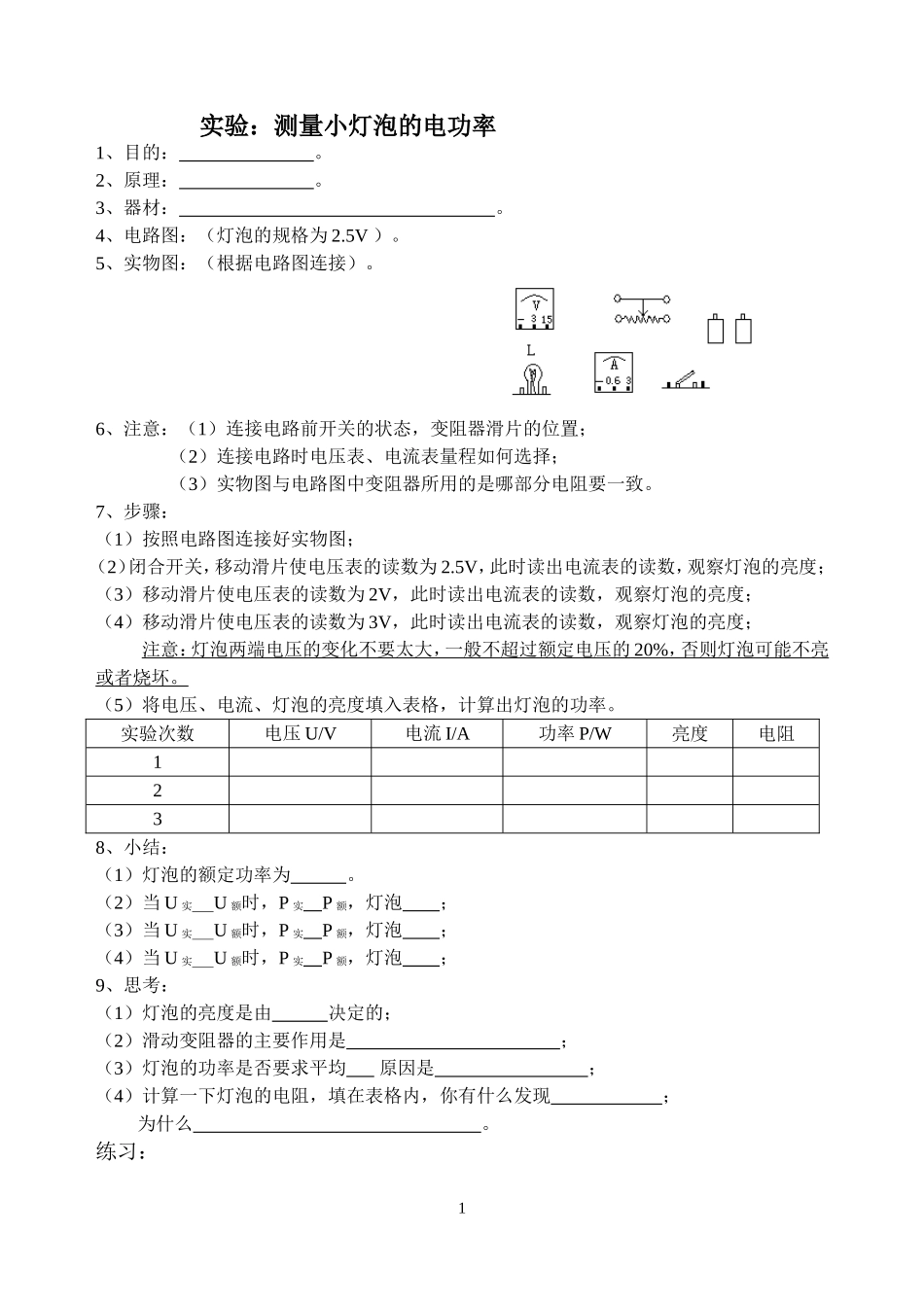

测量小灯泡的电功率_第1页
1/2

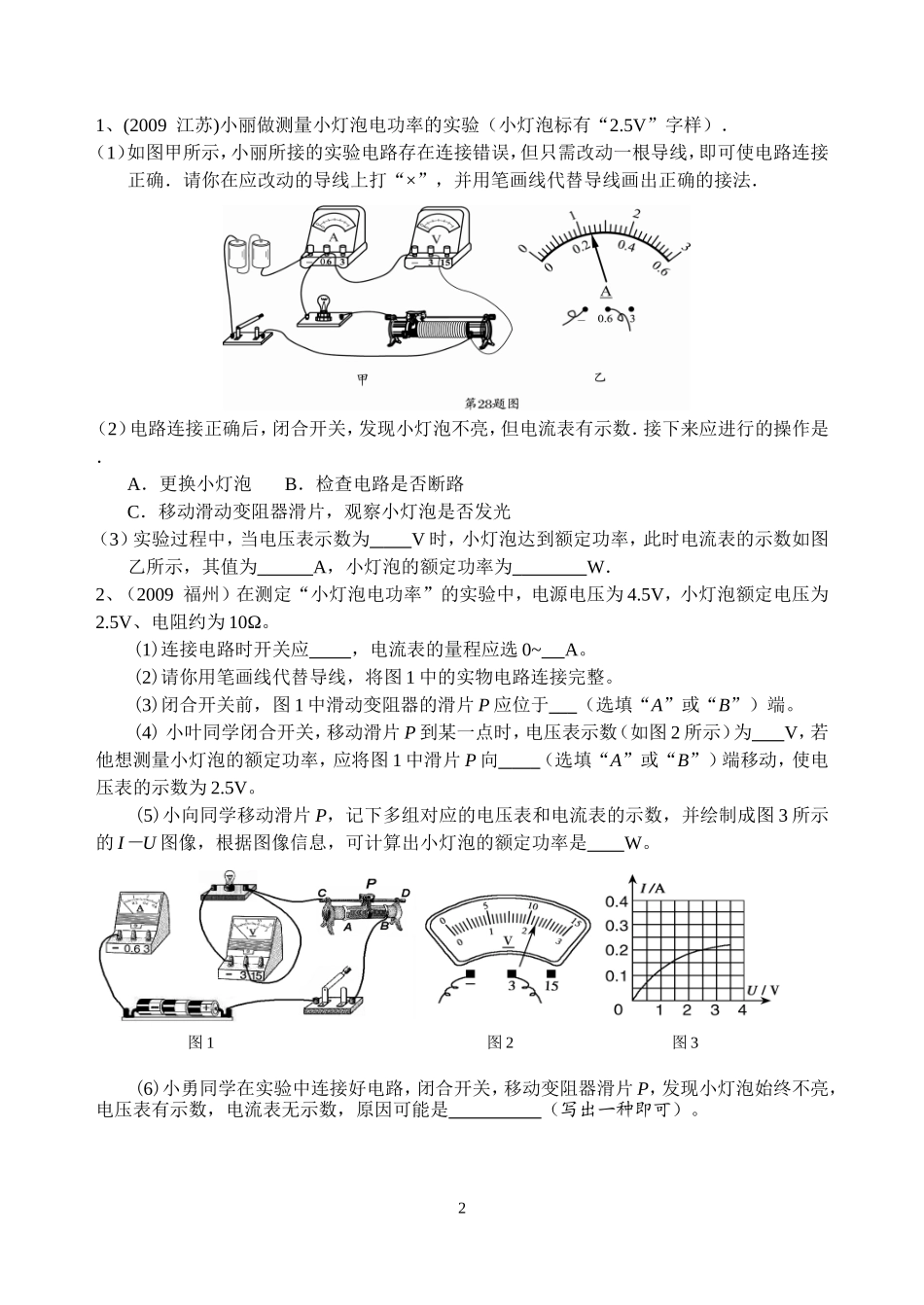

测量小灯泡的电功率_第2页
2/2
实验:测量小灯泡的电功率1、目的:。2、原理:。3、器材:。4、电路图:(灯泡的规格为2.5V)。5、实物图:(根据电路图连接)。6、注意:(1)连接电路前开关的状态,变阻器滑片的位置;(2)连接电路时电压表、电流表量程如何选择;(3)实物图与电路图中变阻器所用的是哪部分电阻要一致。7、步骤:(1)按照电路图连接好实物图;(2)闭合开关,移动滑片使电压表的读数为2.5V,此时读出电流表的读数,观察灯泡的亮度;(3)移动滑片使电压表的读数为2V,此时读出电流表的读数,观察灯泡的亮度;(4)移动滑片使电压表的读数为3V,此时读出电流表的读数,观察灯泡的亮度;注意:灯泡两端电压的变化不要太大,一般不超过额定电压的20%,否则灯泡可能不亮或者烧坏。(5)将电压、电流、灯泡的亮度填入表格,计算出灯泡的功率。实验次数电压U/V电流I/A功率P/W亮度电阻1238、小结:(1)灯泡的额定功率为。(2)当U实U额时,P实P额,灯泡;(3)当U实U额时,P实P额,灯泡;(4)当U实U额时,P实P额,灯泡;9、思考:(1)灯泡的亮度是由决定的;(2)滑动变阻器的主要作用是;(3)灯泡的功率是否要求平均原因是;(4)计算一下灯泡的电阻,填在表格内,你有什么发现;为什么。练习:11、(2009江苏)小丽做测量小灯泡电功率的实验(小灯泡标有“2.5V”字样).(1)如图甲所示,小丽所接的实验电路存在连接错误,但只需改动一根导线,即可使电路连接正确.请你在应改动的导线上打“×”,并用笔画线代替导线画出正确的接法.(2)电路连接正确后,闭合开关,发现小灯泡不亮,但电流表有示数.接下来应进行的操作是.A.更换小灯泡B.检查电路是否断路C.移动滑动变阻器滑片,观察小灯泡是否发光(3)实验过程中,当电压表示数为V时,小灯泡达到额定功率,此时电流表的示数如图乙所示,其值为A,小灯泡的额定功率为W.2、(2009福州)在测定“小灯泡电功率”的实验中,电源电压为4.5V,小灯泡额定电压为2.5V、电阻约为10Ω。(1)连接电路时开关应,电流表的量程应选0~A。(2)请你用笔画线代替导线,将图1中的实物电路连接完整。(3)闭合开关前,图1中滑动变阻器的滑片P应位于(选填“A”或“B”)端。(4)小叶同学闭合开关,移动滑片P到某一点时,电压表示数(如图2所示)为V,若他想测量小灯泡的额定功率,应将图1中滑片P向(选填“A”或“B”)端移动,使电压表的示数为2.5V。(5)小向同学移动滑片P,记下多组对应的电压表和电流表的示数,并绘制成图3所示的I-U图像,根据图像信息,可计算出小灯泡的额定功率是W。(6)小勇同学在实验中连接好电路,闭合开关,移动变阻器滑片P,发现小灯泡始终不亮,电压表有示数,电流表无示数,原因可能是(写出一种即可)。2图1图3图2
