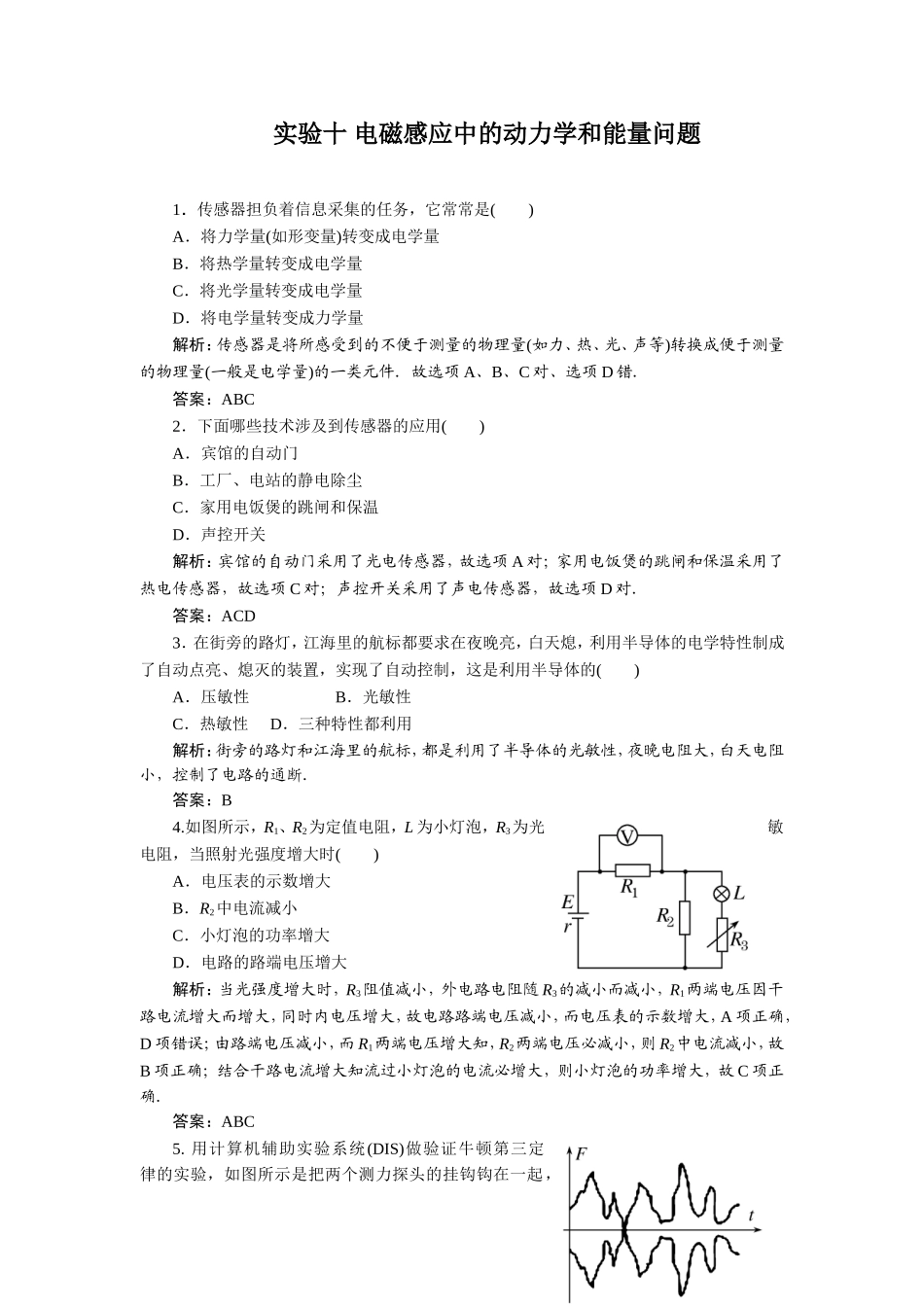

实验十电磁感应中的动力学和能量问题1．传感器担负着信息采集的任务，它常常是()A．将力学量(如形变量)转变成电学量B．将热学量转变成电学量C．将光学量转变成电学量D．将电学量转变成力学量解析：传感器是将所感受到的不便于测量的物理量(如力、热、光、声等)转换成便于测量的物理量(一般是电学量)的一类元件．故选项A、B、C对、选项D错．答案：ABC2．下面哪些技术涉及到传感器的应用()A．宾馆的自动门B．工厂、电站的静电除尘C．家用电饭煲的跳闸和保温D．声控开关解析：宾馆的自动门采用了光电传感器，故选项A对；家用电饭煲的跳闸和保温采用了热电传感器，故选项C对；声控开关采用了声电传感器，故选项D对．答案：ACD3．在街旁的路灯，江海里的航标都要求在夜晚亮，白天熄，利用半导体的电学特性制成了自动点亮、熄灭的装置，实现了自动控制，这是利用半导体的()A．压敏性B．光敏性C．热敏性D．三种特性都利用解析：街旁的路灯和江海里的航标，都是利用了半导体的光敏性，夜晚电阻大，白天电阻小，控制了电路的通断．答案：B4.如图所示，R1、R2为定值电阻，L为小灯泡，R3为光敏电阻，当照射光强度增大时()A．电压表的示数增大B．R2中电流减小C．小灯泡的功率增大D．电路的路端电压增大解析：当光强度增大时，R3阻值减小，外电路电阻随R3的减小而减小，R1两端电压因干路电流增大而增大，同时内电压增大，故电路路端电压减小，而电压表的示数增大，A项正确，D项错误；由路端电压减小，而R1两端电压增大知，R2两端电压必减小，则R2中电流减小，故B项正确；结合干路电流增大知流过小灯泡的电流必增大，则小灯泡的功率增大，故C项正确．答案：ABC5.用计算机辅助实验系统(DIS)做验证牛顿第三定律的实验，如图所示是把两个测力探头的挂钩钩在一起，向相反方向拉动，观察显示器屏幕上出现的结果．观察分析两个力传感器的相互作用随着时间变化的曲线，以下结论错误的是()A．作用力与反作用力作用在同一物体上B．作用力与反作用力同时存在，同时消失C．作用力与反作用力大小相等D．作用力与反作用力方向相反解析：牛顿第三定律中作用力和反作用力大小相等，方向相反，作用在一条直线上，作用在两个物体上．作用力和反作用力同时产生，同时消失．故选项A说法错误，应选A.答案：A6．计算机光驱的主要部分是激光头，它可以发射脉冲激光信号，激光扫描光盘时，激光头利用光敏电阻自动计数器将反射回来的脉冲信号传输给信号处理系统，再通过计算机显示出相应信息．光敏电阻自动计数器的示意图如图所示，其中R1为光敏电阻，R2为定值电阻，此光电计数器的基本工作原理是()A．当有光照射R1时，处理系统获得高电压B．当有光照射R1时，处理系统获得低电压C．信号处理系统每获得一次低电压就计数一次D．信号处理系统每获得一次高电压就计数一次解析：R1、R2和电源组成一个闭合电路，只有R2两端获得高电压时，处理系统才能进行信号处理，当激光照到光敏电阻时，R1的阻值变小，总电流变大，则R2两端获得高电压，因此选A、D.答案：AD7.图甲为在温度为10℃左右的环境中工作的某自动恒温箱原理简图，箱内的电阻R1＝20kΩ，R2＝10kΩ，R3＝40kΩ，Rt为热敏电阻，它的电阻随温度变化的图线如图乙所示．当a、b端电压Uab<0时，电压鉴别器使开关S接通，恒温箱内的电热丝发热，使箱内温度提高；当Uab>0时，电压鉴别器使开关S断开，停止加热，恒温箱内的温度恒定在________℃.解析：Uab＝0时有：＝得Rt＝20kΩ，由乙图得t＝35℃答案：358.如图所示，图甲为热敏电阻的R—t图象，图乙为用此热敏电阻R和继电器组成的一个简单恒温箱温控电路，继电器的电阻为100Ω.当线圈的电流大于或等于20mA时，继电器的衔铁被吸合．为继电器线圈供电的电池的电动势E＝9.0V，内阻可以不计．图中的“电源”是恒温箱加热器的电源．问：(1)应该把恒温箱内的加热器接在________(填“A、B”端或“C、D”端)．(2)如果要使恒温箱内的温度保持50℃，可变电阻R′的阻值应调节为________Ω.解析：恒温箱内的加热器应接在A、B端．当线圈中的电流较小时，继电器的衔铁在上方，恒温箱的加热器处于工作状态，恒温箱内温度升高．随着恒温箱内温度升...
