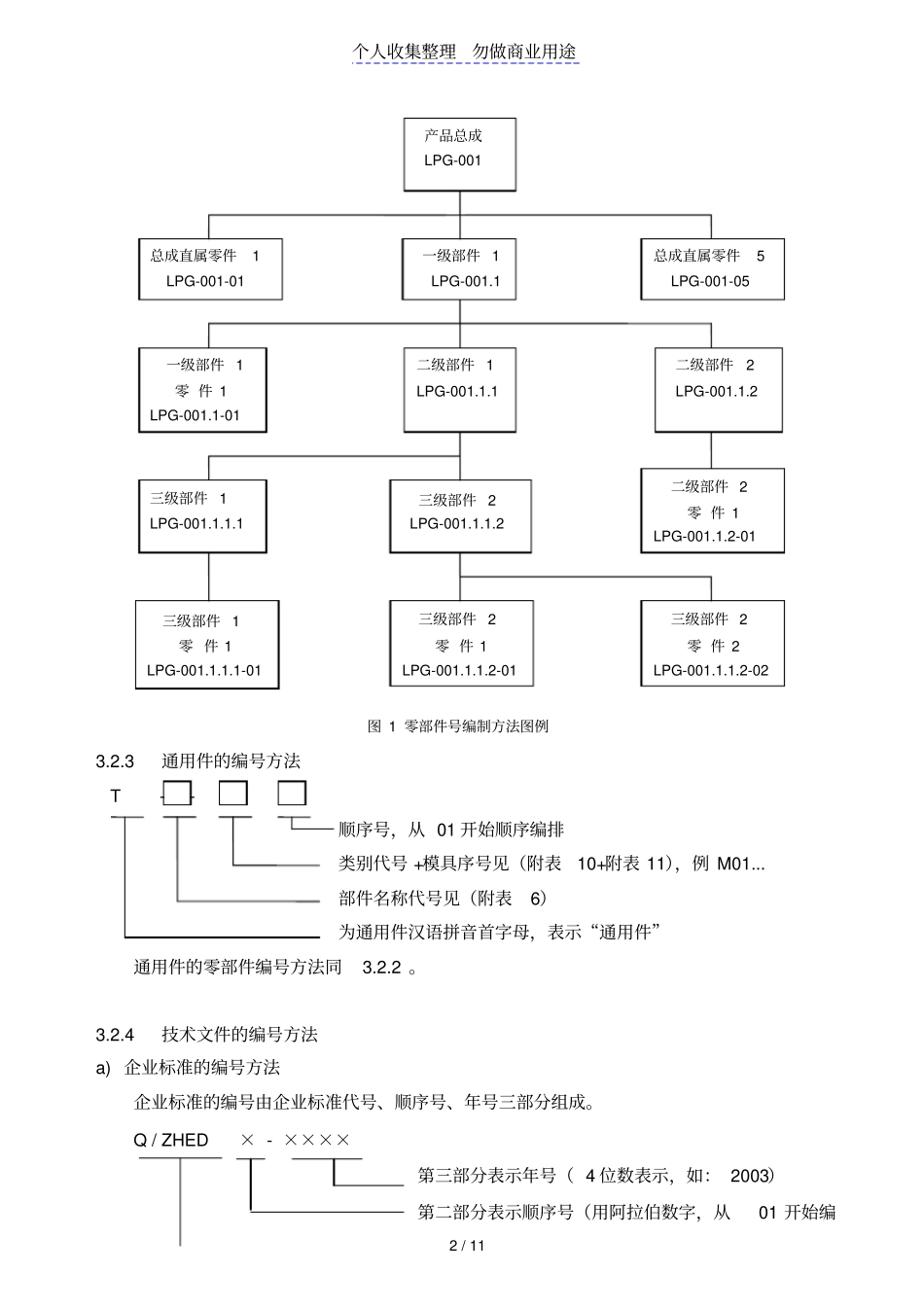

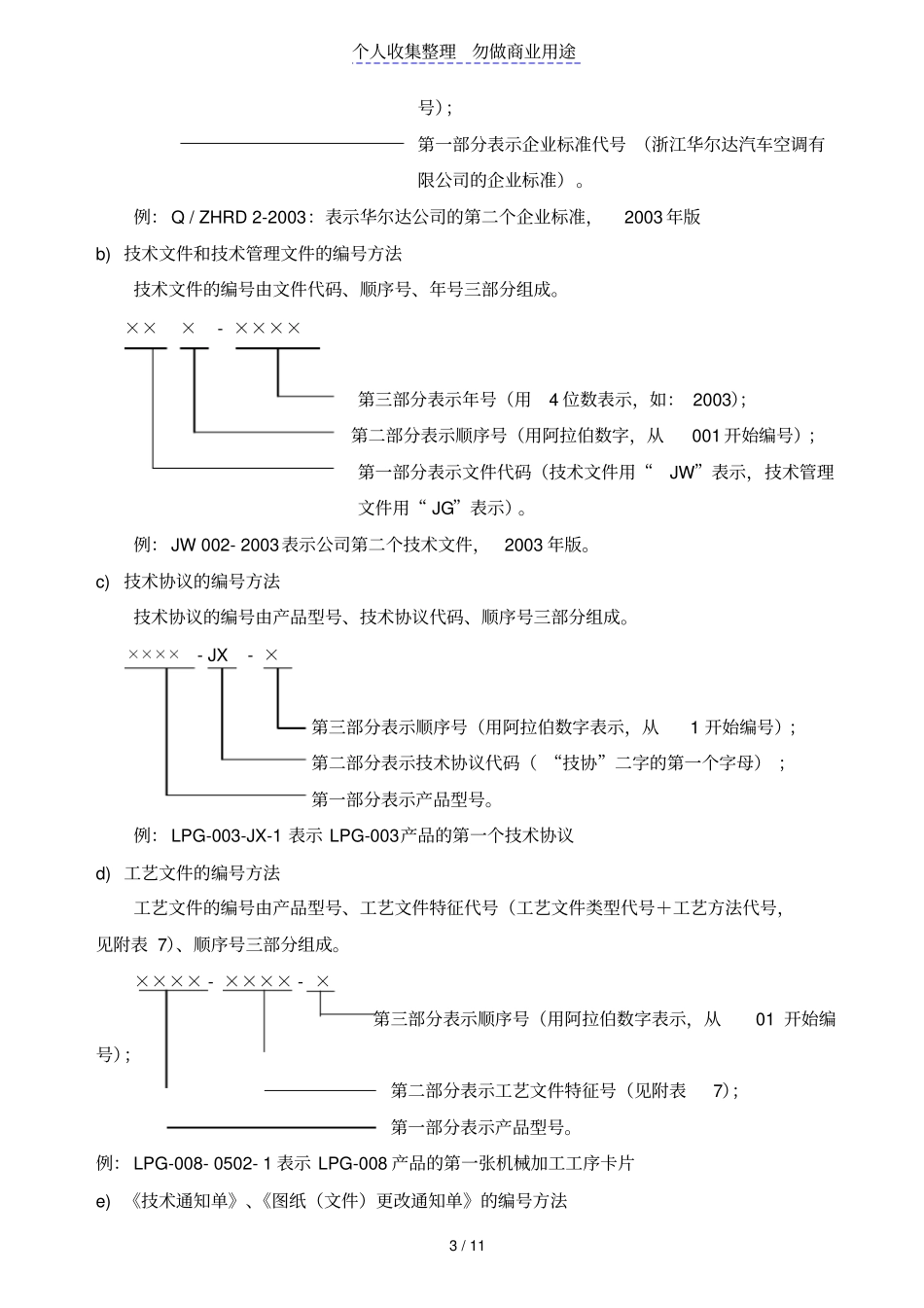

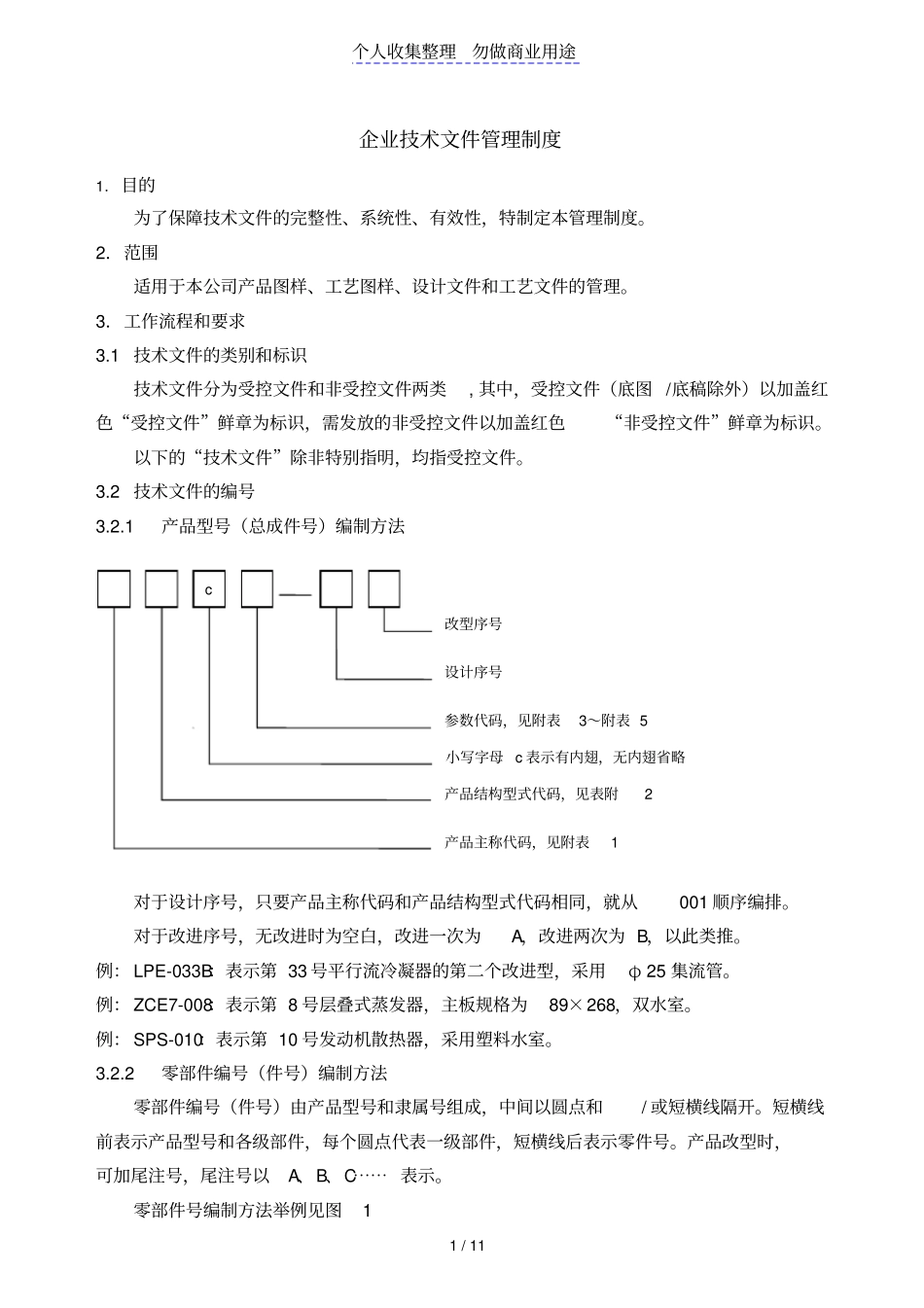

个人收集整理勿做商业用途1/11企业技术文件管理制度1．目的为了保障技术文件的完整性、系统性、有效性，特制定本管理制度。2．范围适用于本公司产品图样、工艺图样、设计文件和工艺文件的管理。3．工作流程和要求3.1技术文件的类别和标识技术文件分为受控文件和非受控文件两类,其中，受控文件（底图/底稿除外）以加盖红色“受控文件”鲜章为标识，需发放的非受控文件以加盖红色“非受控文件”鲜章为标识。以下的“技术文件”除非特别指明，均指受控文件。3.2技术文件的编号3.2.1产品型号（总成件号）编制方法对于设计序号，只要产品主称代码和产品结构型式代码相同，就从001顺序编排。对于改进序号，无改进时为空白，改进一次为A，改进两次为B，以此类推。例：LPE-033B：表示第33号平行流冷凝器的第二个改进型，采用φ25集流管。例：ZCE7-008：表示第8号层叠式蒸发器，主板规格为89×268，双水室。例：SPS-010：表示第10号发动机散热器，采用塑料水室。3.2.2零部件编号（件号）编制方法零部件编号（件号）由产品型号和隶属号组成，中间以圆点和/或短横线隔开。短横线前表示产品型号和各级部件，每个圆点代表一级部件，短横线后表示零件号。产品改型时，可加尾注号，尾注号以A、B、C⋯⋯表示。零部件号编制方法举例见图1c改型序号设计序号参数代码，见附表3～附表5小写字母c表示有内翅，无内翅省略产品结构型式代码，见表附2产品主称代码，见附表1个人收集整理勿做商业用途2/11图1零部件号编制方法图例3.2.3通用件的编号方法T--顺序号，从01开始顺序编排类别代号+模具序号见（附表10+附表11），例M01...部件名称代号见（附表6）为通用件汉语拼音首字母，表示“通用件”通用件的零部件编号方法同3.2.2。3.2.4技术文件的编号方法a)企业标准的编号方法企业标准的编号由企业标准代号、顺序号、年号三部分组成。Q/ZHED×-××××第三部分表示年号（4位数表示，如：2003）第二部分表示顺序号（用阿拉伯数字，从01开始编产品总成LPG-001总成直属零件1LPG-001-01一级部件1LPG-001.1三级部件2LPG-001.1.1.2一级部件1零件1LPG-001.1-01二级部件1LPG-001.1.1二级部件2LPG-001.1.2二级部件2零件1LPG-001.1.2-01三级部件2零件1LPG-001.1.1.2-01三级部件1零件1LPG-001.1.1.1-01总成直属零件5LPG-001-05三级部件1LPG-001.1.1.1三级部件2零件2LPG-001.1.1.2-02个人收集整理勿做商业用途3/11号）；第一部分表示企业标准代号（浙江华尔达汽车空调有限公司的企业标准）。例：Q/ZHRD2-2003：表示华尔达公司的第二个企业标准，2003年版b)技术文件和技术管理文件的编号方法技术文件的编号由文件代码、顺序号、年号三部分组成。×××-××××第三部分表示年号（用4位数表示，如：2003）；第二部分表示顺序号（用阿拉伯数字，从001开始编号）；第一部分表示文件代码（技术文件用“JW”表示，技术管理文件用“JG”表示）。例：JW002-2003表示公司第二个技术文件，2003年版。c)技术协议的编号方法技术协议的编号由产品型号、技术协议代码、顺序号三部分组成。××××-JX-×第三部分表示顺序号（用阿拉伯数字表示，从1开始编号）；第二部分表示技术协议代码（“技协”二字的第一个字母）；第一部分表示产品型号。例：LPG-003-JX-1表示LPG-003产品的第一个技术协议d)工艺文件的编号方法工艺文件的编号由产品型号、工艺文件特征代号（工艺文件类型代号＋工艺方法代号，见附表7）、顺序号三部分组成。××××-××××-×第三部分表示顺序号（用阿拉伯数字表示，从01开始编号）；第二部分表示工艺文件特征号（见附表7）；第一部分表示产品型号。例：LPG-008-0502-1表示LPG-008产品的第一张机械加工工序卡片e)《技术通知单》、《图纸（文件）更改通知单》的编号方法个人收集整理勿做商业用途4/11《技术通知单》、《图纸（文件）更改通知单》的编号由产品型号、顺序号两部分组成。××××××××-××两位阿拉伯数字，表示顺序，从01顺序至99六位阿拉伯数字，表示年月日，后三位为顺序号；“JT”表示《技术通知单》，“JG”表示《图纸（文件）更改通知单》。例：JT0804011-05表示2008年4月11日的第5张《技术通...
