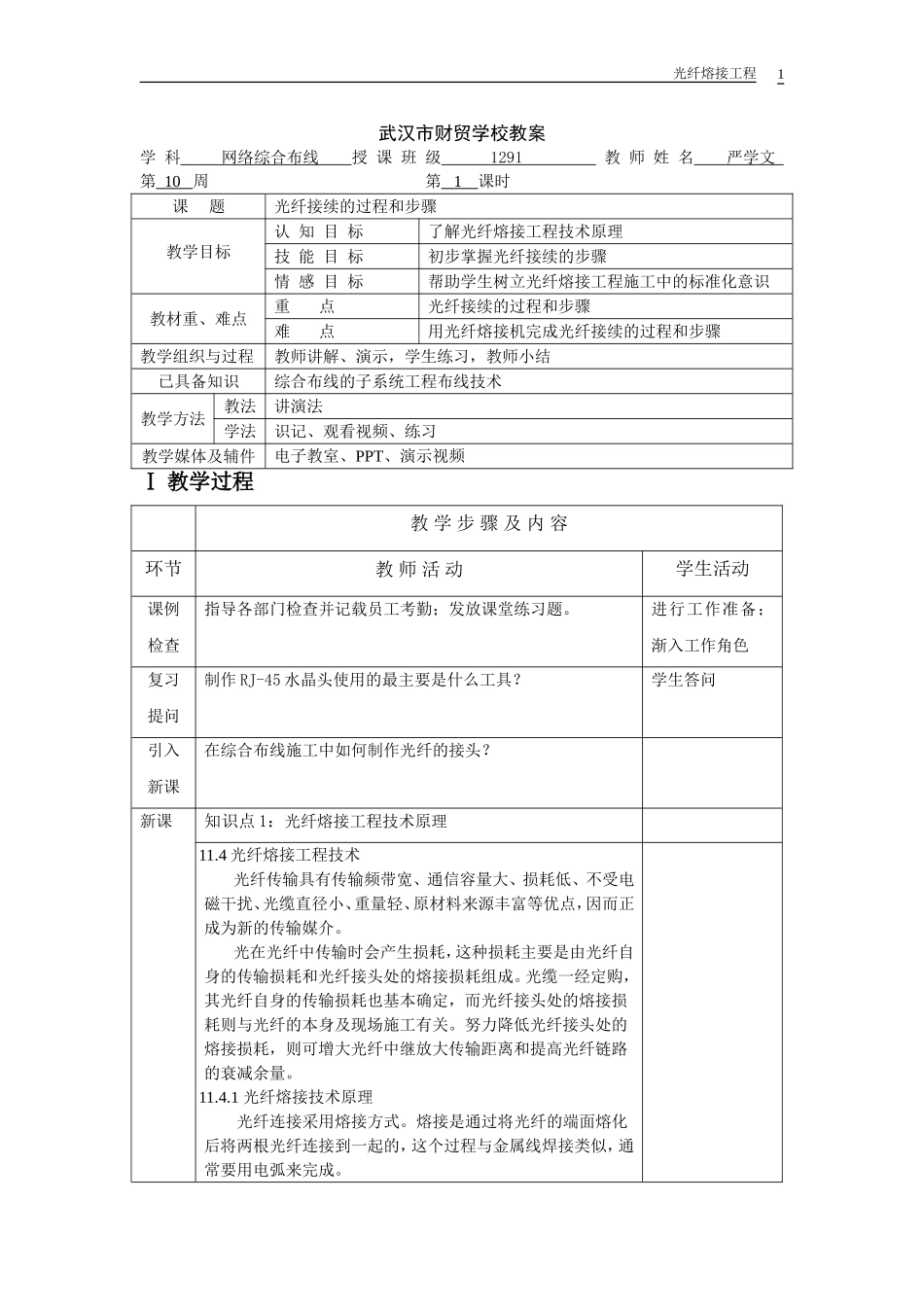

光纤熔接工程武汉市财贸学校教案学科网络综合布线授课班级1291教师姓名严学文第10周第1课时课题光纤接续的过程和步骤教学目标认知目标了解光纤熔接工程技术原理技能目标初步掌握光纤接续的步骤情感目标帮助学生树立光纤熔接工程施工中的标准化意识教材重、难点重点光纤接续的过程和步骤难点用光纤熔接机完成光纤接续的过程和步骤教学组织与过程教师讲解、演示，学生练习，教师小结已具备知识综合布线的子系统工程布线技术教学方法教法讲演法学法识记、观看视频、练习教学媒体及辅件电子教室、PPT、演示视频Ⅰ教学过程教学步骤及内容环节教师活动学生活动课例检查指导各部门检查并记载员工考勤；发放课堂练习题。进行工作准备；渐入工作角色复习提问制作RJ-45水晶头使用的最主要是什么工具？学生答问引入新课在综合布线施工中如何制作光纤的接头？新课知识点1：光纤熔接工程技术原理11.4光纤熔接工程技术光纤传输具有传输频带宽、通信容量大、损耗低、不受电磁干扰、光缆直径小、重量轻、原材料来源丰富等优点，因而正成为新的传输媒介。光在光纤中传输时会产生损耗，这种损耗主要是由光纤自身的传输损耗和光纤接头处的熔接损耗组成。光缆一经定购，其光纤自身的传输损耗也基本确定，而光纤接头处的熔接损耗则与光纤的本身及现场施工有关。努力降低光纤接头处的熔接损耗，则可增大光纤中继放大传输距离和提高光纤链路的衰减余量。11.4.1光纤熔接技术原理光纤连接采用熔接方式。熔接是通过将光纤的端面熔化后将两根光纤连接到一起的，这个过程与金属线焊接类似，通常要用电弧来完成。1光纤熔接工程熔接的示意图如图11-1。将保护套管套在接合处，然后对它们进行加热。内管是由热缩材料制成的，因此这些套管就可以牢牢地固定在需要保护的地方，加固件可避免光纤在这一区域受到弯曲。知识点2：光纤接续的过程和步骤11.4.2光纤接续的过程和步骤（1）开剥光缆，并将光缆固定到接续盒内。（2）分纤，将光纤分别穿过热缩管。（3）准备熔接机，打开熔接机电源，采用预置的程式进行熔接。（4）制作对接光纤端面。光纤端面制作的好坏将直接影响光纤对接后传输质量，所以在熔接前一定要做好被要熔接光纤的端面。（5）放置光纤。关上防风罩，按“SET”键即可自动完成熔接。需要的时间一般根据使用的熔接机而不同，一般需要8~10秒。（6）移出光纤用加热炉加热热缩管。（7）盘纤固定。（8）密封和挂起。至此，光纤熔接完成。1.观看演示视频2.完成练习课堂小结1.光纤熔接工程技术原理2.光纤接续的过程和步骤作业1.请同学们课后上网搜索常用光纤熔接机的型号，记录并提交搜索的结果。板书设计见PPT教学反思Ⅱ教学辅件补充材料：ppt课件、演示视频、练习题Ⅲ课堂教学评价见记分册2
