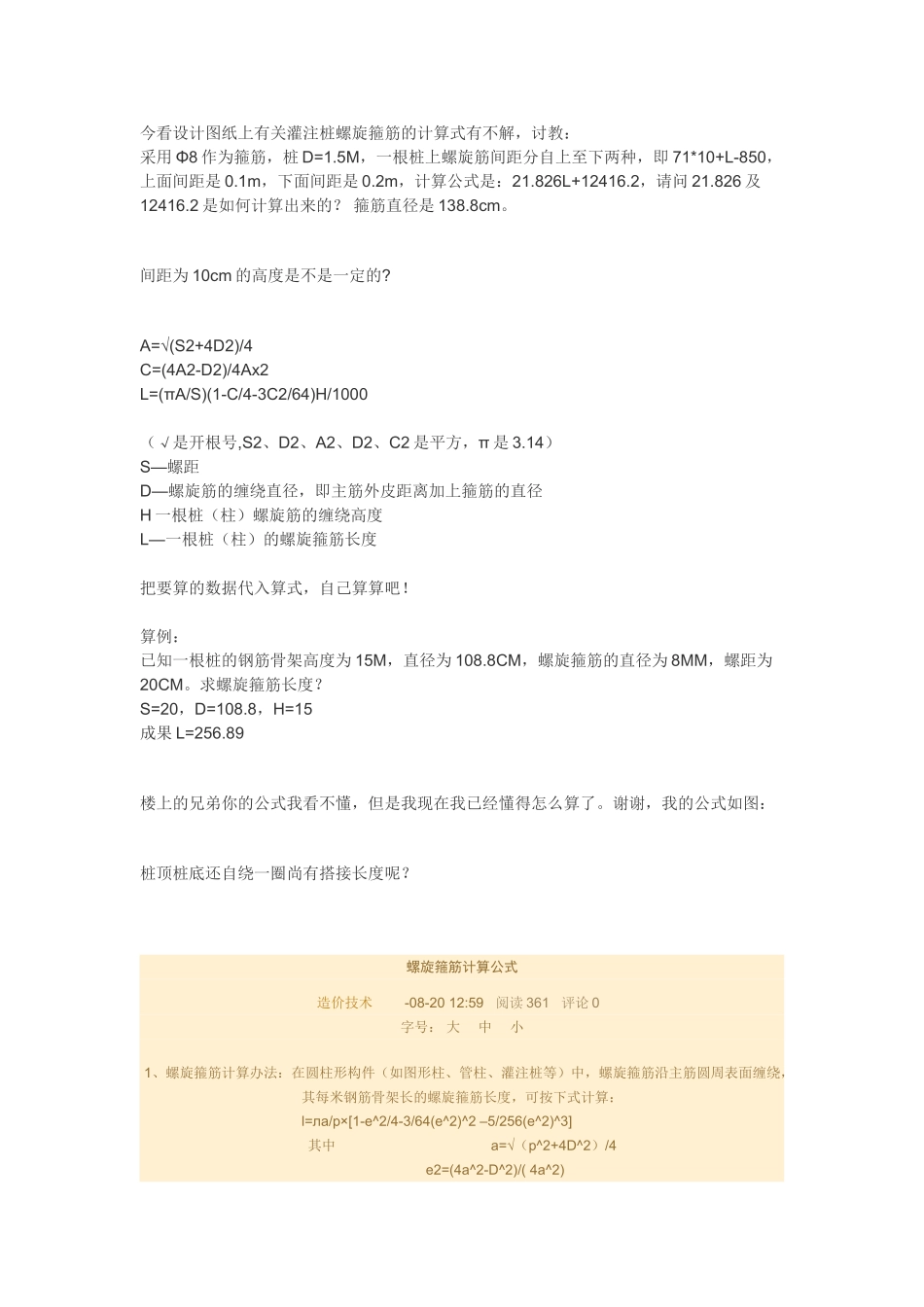

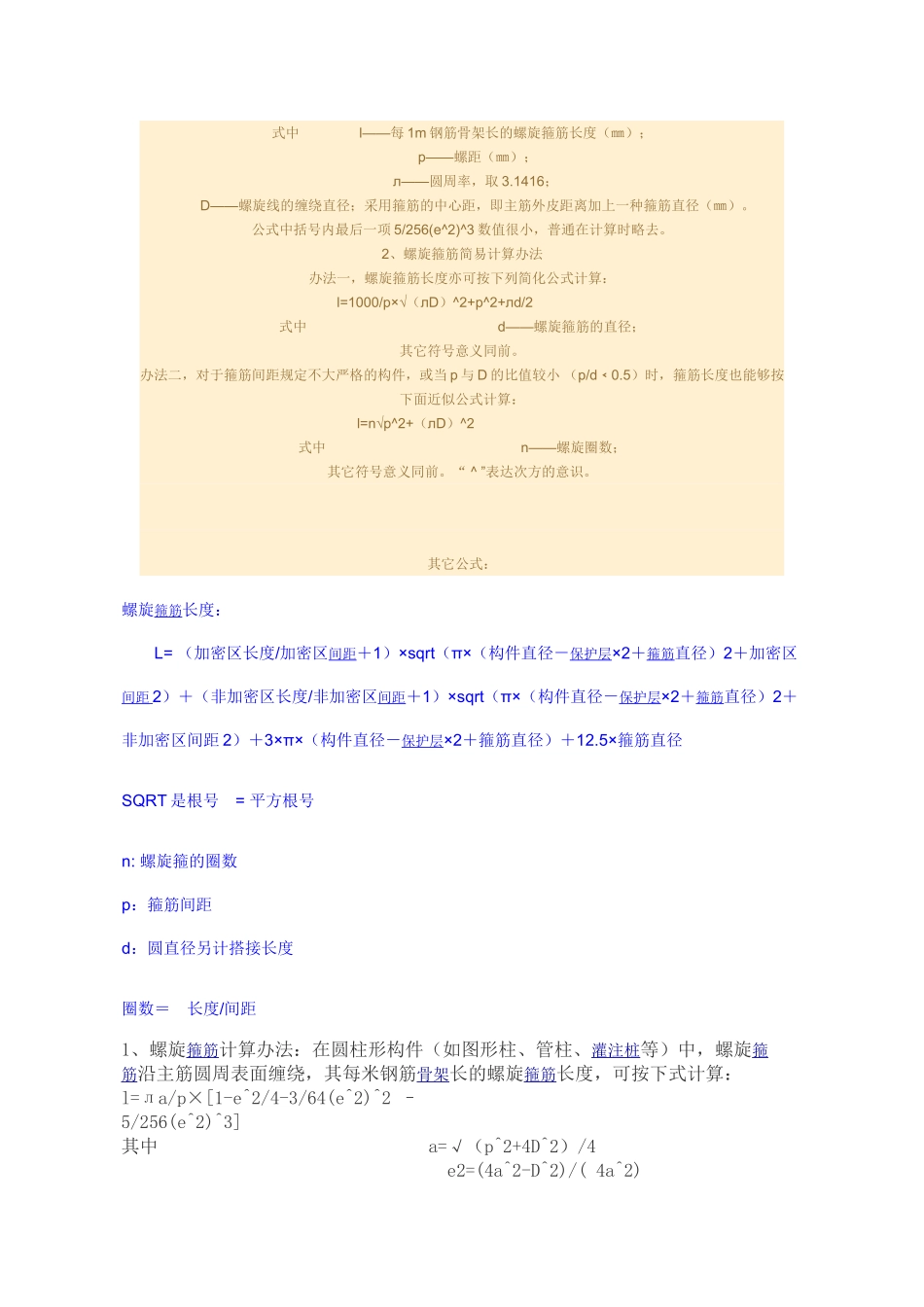

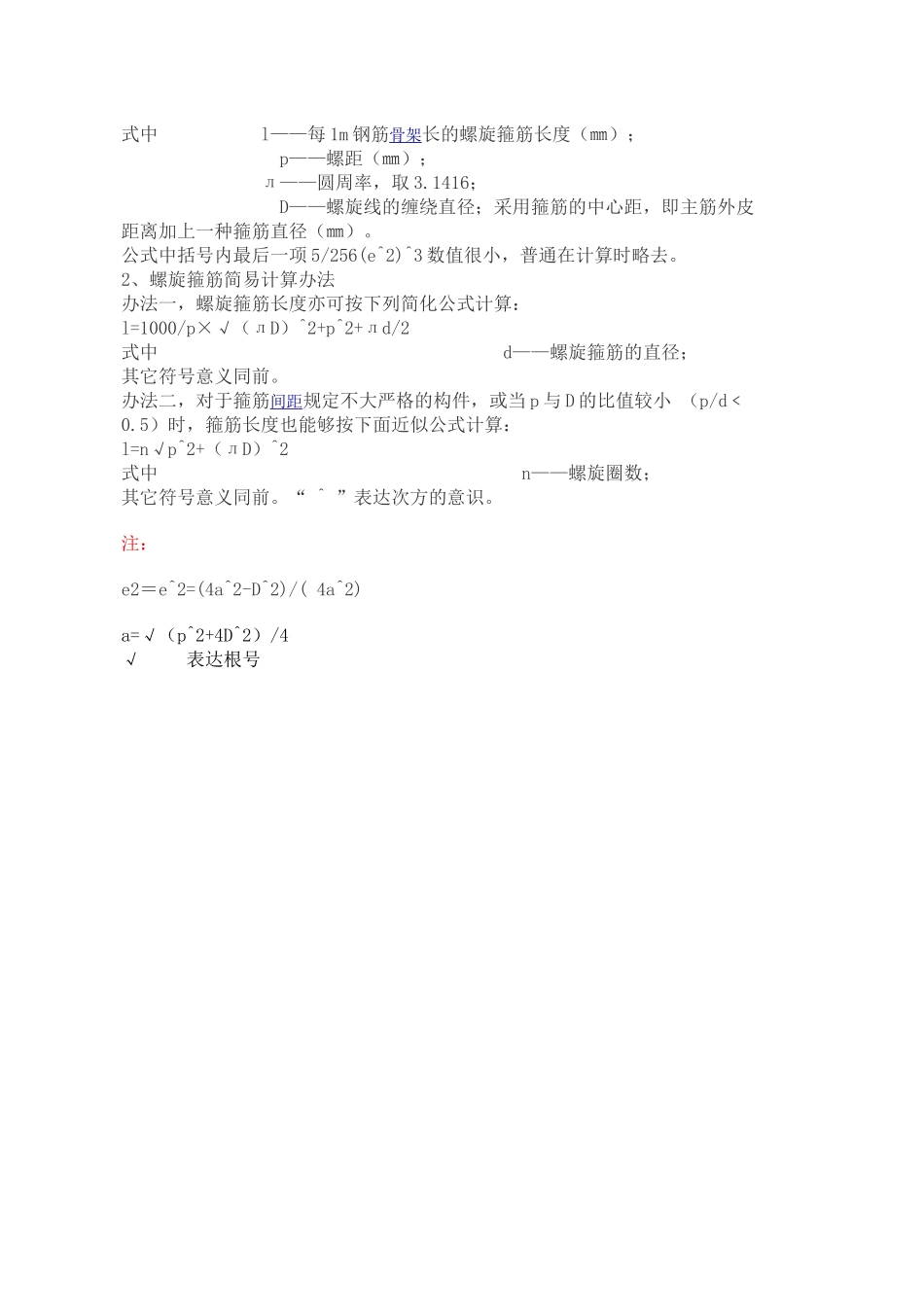

今看设计图纸上有关灌注桩螺旋箍筋的计算式有不解，讨教：采用Φ8作为箍筋，桩D=1.5M，一根桩上螺旋筋间距分自上至下两种，即71*10+L-850，上面间距是0.1m，下面间距是0.2m，计算公式是：21.826L+12416.2，请问21.826及12416.2是如何计算出来的？箍筋直径是138.8cm。间距为10cm的高度是不是一定的?A=√(S2+4D2)/4C=(4A2-D2)/4Ax2L=(πA/S)(1-C/4-3C2/64)H/1000（√是开根号,S2、D2、A2、D2、C2是平方，π是3.14）S—螺距D—螺旋筋的缠绕直径，即主筋外皮距离加上箍筋的直径H一根桩（柱）螺旋筋的缠绕高度L—一根桩（柱）的螺旋箍筋长度把要算的数据代入算式，自己算算吧！算例：已知一根桩的钢筋骨架高度为15M，直径为108.8CM，螺旋箍筋的直径为8MM，螺距为20CM。求螺旋箍筋长度？S=20，D=108.8，H=15成果L=256.89楼上的兄弟你的公式我看不懂，但是我现在我已经懂得怎么算了。谢谢，我的公式如图：桩顶桩底还自绕一圈尚有搭接长度呢？螺旋箍筋计算公式造价技术-08-2012:59阅读361评论0字号：大中小1、螺旋箍筋计算办法：在圆柱形构件（如图形柱、管柱、灌注桩等）中，螺旋箍筋沿主筋圆周表面缠绕，其每米钢筋骨架长的螺旋箍筋长度，可按下式计算：l=лa/p×[1-e^2/4-3/64(e^2)^2–5/256(e^2)^3]其中a=√（p^2+4D^2）/4e2=(4a^2-D^2)/(4a^2)式中l——每1m钢筋骨架长的螺旋箍筋长度（㎜）；p——螺距（㎜）；л——圆周率，取3.1416；D——螺旋线的缠绕直径；采用箍筋的中心距，即主筋外皮距离加上一种箍筋直径（㎜）。公式中括号内最后一项5/256(e^2)^3数值很小，普通在计算时略去。2、螺旋箍筋简易计算办法办法一，螺旋箍筋长度亦可按下列简化公式计算：l=1000/p×√（лD）^2+p^2+лd/2式中d——螺旋箍筋的直径；其它符号意义同前。办法二，对于箍筋间距规定不大严格的构件，或当p与D的比值较小（p/d0.5﹤）时，箍筋长度也能够按下面近似公式计算：l=n√p^2+（лD）^2式中n——螺旋圈数；其它符号意义同前。“^”表达次方的意识。其它公式：螺旋箍筋长度：L=（加密区长度/加密区间距＋1）×sqrt（π×（构件直径－保护层×2＋箍筋直径）2＋加密区间距2）＋（非加密区长度/非加密区间距＋1）×sqrt（π×（构件直径－保护层×2＋箍筋直径）2＋非加密区间距2）＋3×π×（构件直径－保护层×2＋箍筋直径）＋12.5×箍筋直径SQRT是根号=平方根号n:螺旋箍的圈数p：箍筋间距d：圆直径另计搭接长度圈数＝长度/间距1、螺旋箍筋计算办法：在圆柱形构件（如图形柱、管柱、灌注桩等）中，螺旋箍筋沿主筋圆周表面缠绕，其每米钢筋骨架长的螺旋箍筋长度，可按下式计算：l=лa/p×[1-e^2/4-3/64(e^2)^2–5/256(e^2)^3]其中a=√（p^2+4D^2）/4e2=(4a^2-D^2)/(4a^2)式中l——每1m钢筋骨架长的螺旋箍筋长度（㎜）；p——螺距（㎜）；л——圆周率，取3.1416；D——螺旋线的缠绕直径；采用箍筋的中心距，即主筋外皮距离加上一种箍筋直径（㎜）。公式中括号内最后一项5/256(e^2)^3数值很小，普通在计算时略去。2、螺旋箍筋简易计算办法办法一，螺旋箍筋长度亦可按下列简化公式计算：l=1000/p×√（лD）^2+p^2+лd/2式中d——螺旋箍筋的直径；其它符号意义同前。办法二，对于箍筋间距规定不大严格的构件，或当p与D的比值较小（p/d﹤0.5）时，箍筋长度也能够按下面近似公式计算：l=n√p^2+（лD）^2式中n——螺旋圈数；其它符号意义同前。“^”表达次方的意识。注：e2＝e^2=(4a^2-D^2)/(4a^2)a=√（p^2+4D^2）/4√表达根号
