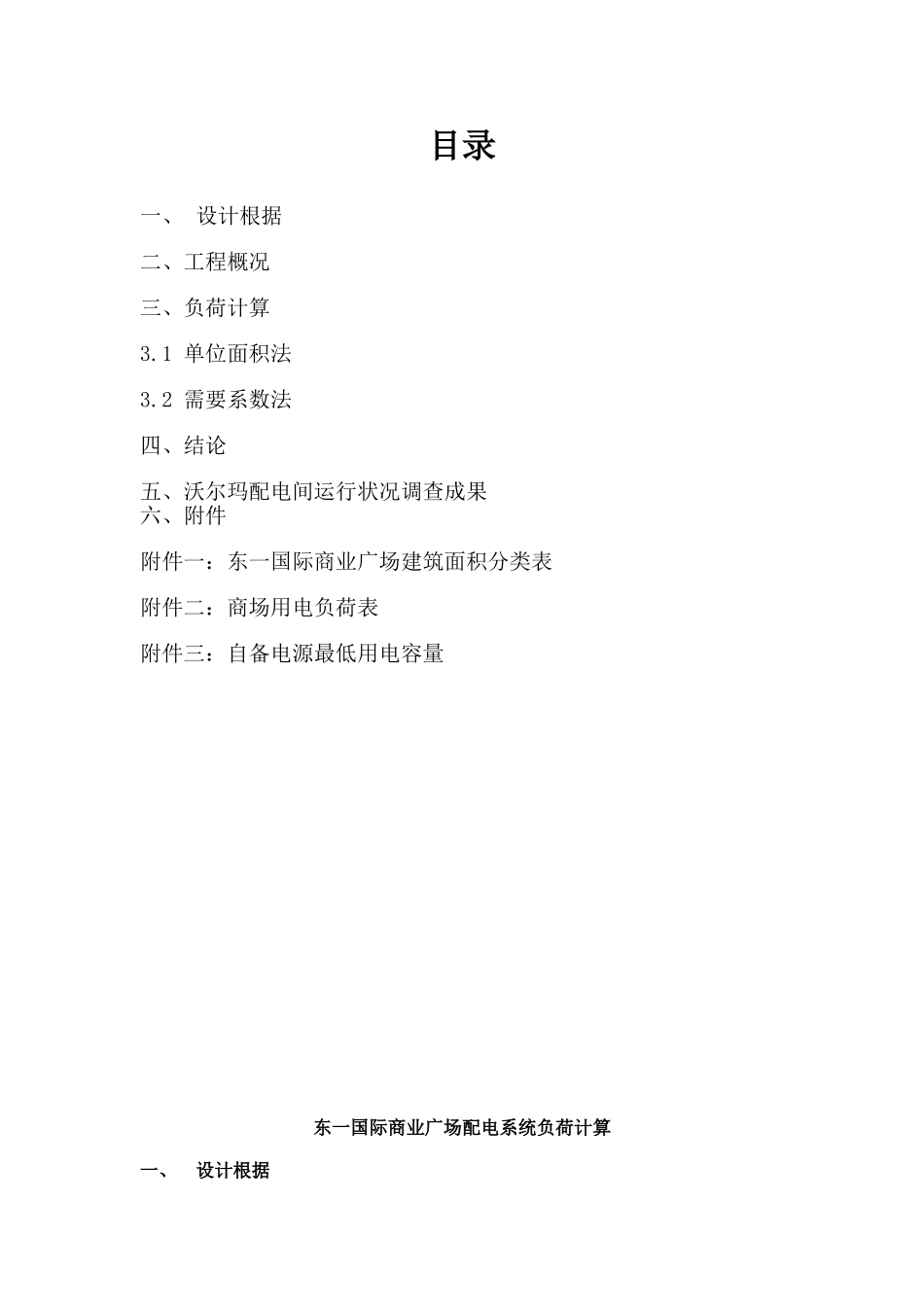

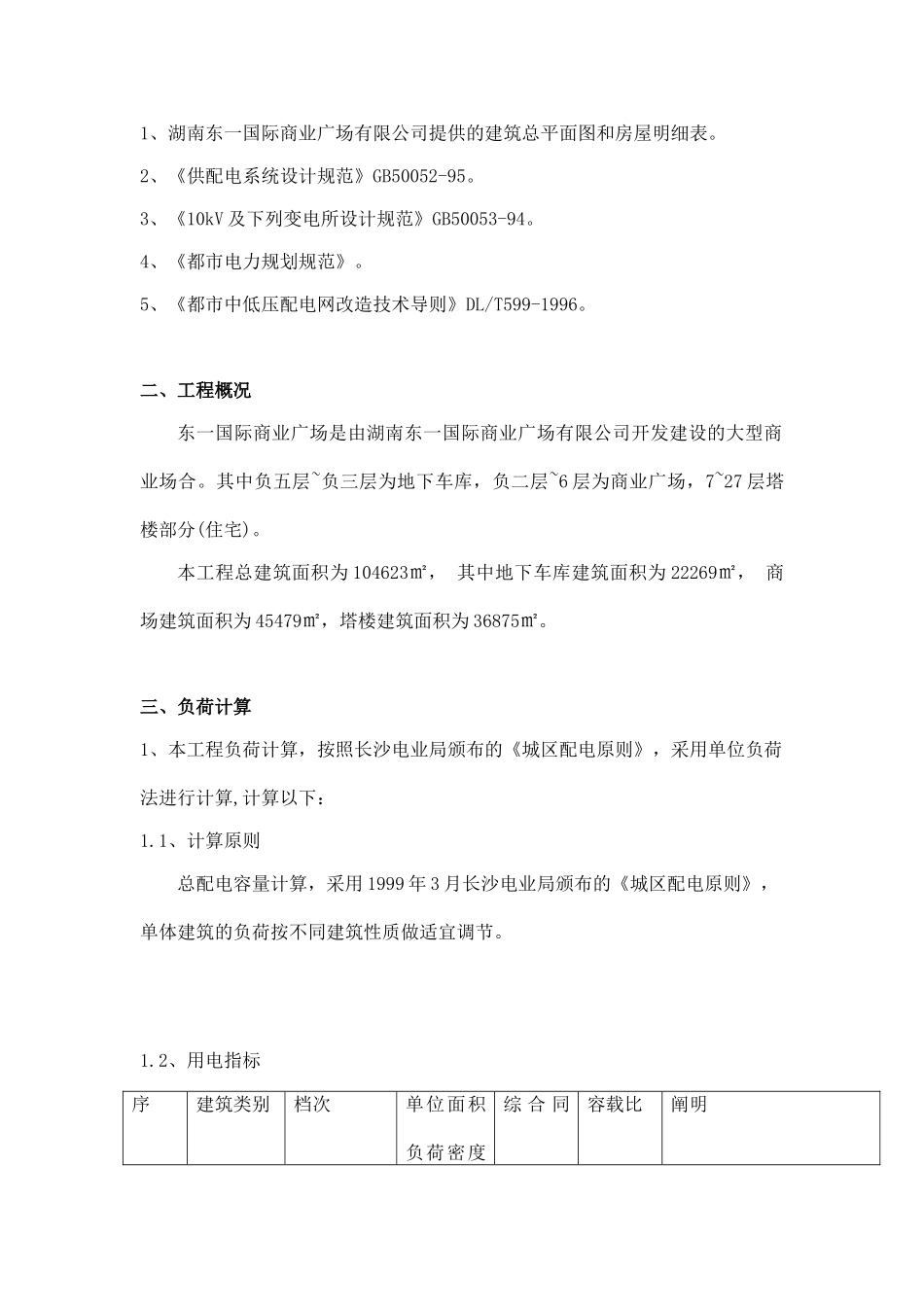

目录一、设计根据二、工程概况三、负荷计算3.1单位面积法3.2需要系数法四、结论五、沃尔玛配电间运行状况调查成果六、附件附件一：东一国际商业广场建筑面积分类表附件二：商场用电负荷表附件三：自备电源最低用电容量东一国际商业广场配电系统负荷计算一、设计根据1、湖南东一国际商业广场有限公司提供的建筑总平面图和房屋明细表。2、《供配电系统设计规范》GB50052-95。3、《10kV及下列变电所设计规范》GB50053-94。4、《都市电力规划规范》。5、《都市中低压配电网改造技术导则》DL/T599-1996。二、工程概况东一国际商业广场是由湖南东一国际商业广场有限公司开发建设的大型商业场合。其中负五层~负三层为地下车库，负二层~6层为商业广场，7~27层塔楼部分(住宅)。本工程总建筑面积为104623㎡，其中地下车库建筑面积为22269㎡，商场建筑面积为45479㎡，塔楼建筑面积为36875㎡。三、负荷计算1、本工程负荷计算，按照长沙电业局颁布的《城区配电原则》，采用单位负荷法进行计算,计算以下：1.1、计算原则总配电容量计算，采用1999年3月长沙电业局颁布的《城区配电原则》，单体建筑的负荷按不同建筑性质做适宜调节。1.2、用电指标序建筑类别档次单位面积负荷密度综合同容载比阐明W/m2时率1住宅新建住宅700.31.51.住宅建筑面积×单位面积需用负荷为住宅的低压配线原则2.配套公建和住宅采用同一原则3.综合楼按用途分别计算后汇总4.公用动力及事故照明负荷按实际设备装接容量计算2办公普通600.51.5商业写字楼700.51.53商业设施普通800.61.5高档900.61.5车库300.61.54宾馆普通800.61.5三星级以上1000.61.5需用最高电力负荷(kW)=建筑面积×单位面积负荷密度×综合同时率.需安装的配电变压器容量(kVA)=需用最高电力负荷×容载比.容载比=1/65%,取1.5.1.3、负荷计算配电间建筑物名称建筑面积(m2)负荷密度(W/m2)综合同时率Kx计算功率Pjs(Kw)所需变压器容量(容载比取1.5)kVA商场4547990(120)0.62456(3275)4000(5000)住宅36875700.37751800地下车库22269300.6401累计44515800(6800)阐明：括号内数值为考虑到实际状况，商场负荷密度按有关设计规范取最大值120W/m2，计算功率为3275kW,乘以变压器容载比1.5后得出所需变压器容量为5000kVA。2、需要系数法（商场部分负荷计算）根据顾客提供的商场设备的安装容量，采用负荷计算法计算以下：东一国际商场负荷计算表编号负荷名称负荷分类安装功率Pe（kW）需要系数Kx功率因数cos计算负荷计算功率Pjs（kW）无功功率Qjs（kvar）视在功率Sjs（kVA）1空调动力1800.600.800.801440.48697.191600.332扶梯动力240.000.600.75144.0069.70159.983电梯动力88.000.350.5030.8014.9134.224动力动力848.000.600.80508.80246.26565.265照明商业1875.000.700.901312.50984.381640.636应急照明非生活210.000.900.85189.00141.75236.257楼层照明非生活160.001.000.90160.00120.00200.008招牌照明商业照明100.001.000.90100.0075.00125.00累计5321.603885.582349.184561.67乘以同时系数Kp=0.9和Kq=0.93497.022114.264086.47赔偿低压电力电容器总功率.00赔偿后累计3497.02114.263498.89变压器损耗：Pb=0.01Sjs34.99Pq=0.05Sjs174.94总计3532.01289.213543.83除以变压器负荷率Kfz=70%4998.41变电所变压器选择：4×1250kVA=5000kVA注：空调负荷计算按主机两台电空调（2×370.6kW）、一台燃气空调考虑。四、结论根据以上计算成果，建议商场部分变压器容量取5000kVA，住宅及地下室取1800~kVA。总计：6800~7000kVA。五、深国投与沃尔玛配电间运行状况调查成果1、工程概况：本工程位于长沙市韶山路雨花厅，总建筑面积75817.33㎡，地下一层，重要为车库与设备用房，地上四层，建筑主体高度23.5m。其中沃尔玛超市占用2~3层。2、配电间规模：沃尔玛超市设立单独的配电间，变压器安装容量2×1600kVA。10kV高压双电源供电，一主一备方式运行。自备电源设有两台发电机，容量分别为900kW和600kW。3、负荷运行状况：一台变压器主供空调负荷，空调主机2台，每台主机容量为390kW。空调正常投运时，实际负荷为1200kVA左右（涉及空调辅机及风机盘管）。另一台变压器主供超市照明及其它动力负荷（电梯、厨房动力等），正常运行时，实际负荷为1100kVA左右。空调不运行时，实际运行最大负荷为1100kVA左右；空调投运后，实际运行负荷最大为2300kVA左右。
