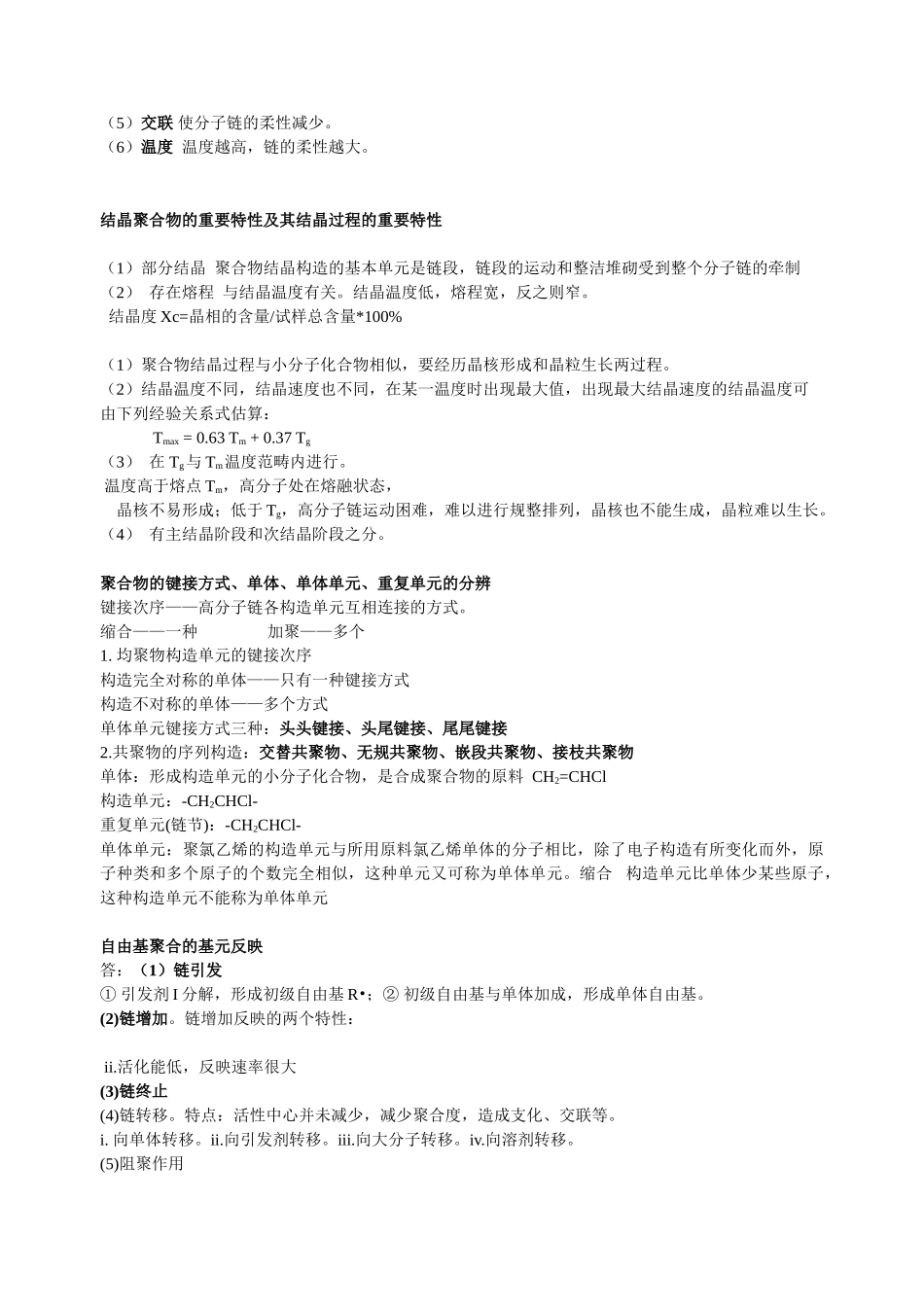

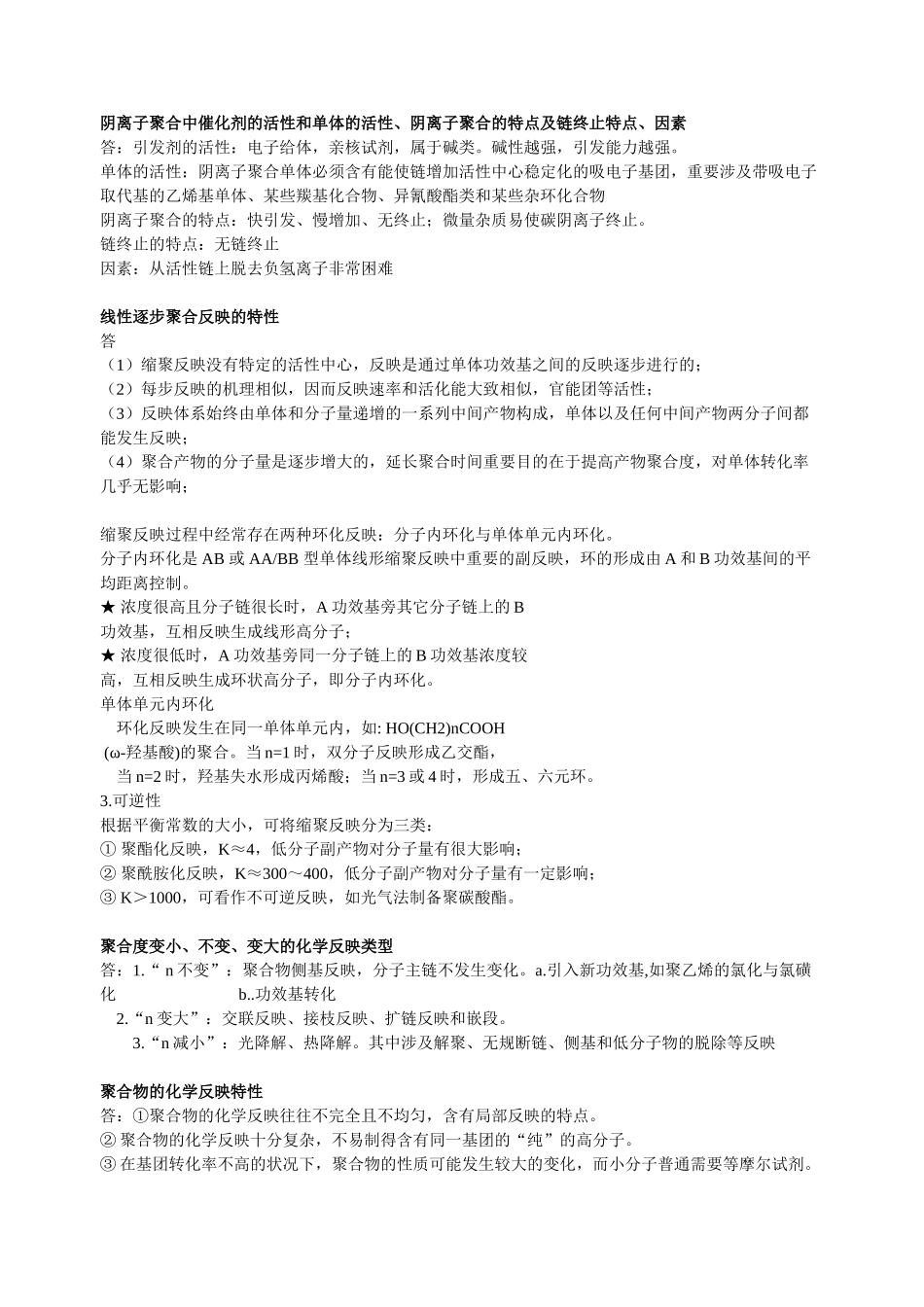

第一章绪论1、高分子分别在传统制剂、当代制剂中的作用答：在传统剂型中的应用的高分子材料：如作为片剂的赋形剂、黏合剂、润滑剂等。在当代制剂中高分子作为应用在控释、缓释制剂和靶向制剂中，如做微丸的赋形剂、缓释包衣的衣膜以及特殊装置的器件。包装用材料。药用辅料的定义答：辅料是通过安全评价的、有助于剂型的制备以及保护、支持，提高药品或制剂有效成分稳定性和生物运用度的材料。第二章高分子的构造、合成和化学反映聚合物的构造式答：聚乙烯（PE）聚丙烯（PP）聚苯乙烯（PS）聚氯乙烯（PVC）聚甲基丙烯酸甲脂（PMMA）聚乙酸乙烯酯（PVAc）聚乙烯醇（PVA）纤维素尼龙-66按照性能和用途进行的高分子材料分类答：五大类，塑料、橡胶、纤维，涂料以及黏合剂。热塑性塑料和热固性塑料的区别答：热塑性塑料——受热后软化，冷却后又变硬，这种软化和变硬可重复、循环，因此能够重复成型。大吨位的品种有聚氯乙烯、聚乙烯、聚丙烯。热固性塑料——是由单体直接形成网状聚合物或通过交联线型预聚体而形成，一旦形成交联聚合物，受热后不能再回复到可塑状态。聚合过程(最后的固化阶段)和成型过程是同时进行的，所得制品不溶不熔。热固性塑料的重要品种有酚醛树脂、氨基树脂、环氧树脂等。柔性概念、影响因素答：（1）主链构造当主链中含C-O，C-N，Si-O键时，柔顺性好。由于O、N原子周边的原子比C原子少，内旋转的位阻小；而Si-O-Si的键角也不不大于C-C-C键，因而其内旋转位阻更小，即使在低温下也含有良好的柔顺性。当主链中含非共轭双键时，即使双键本身不会内旋转，但却使相邻单键的非键合原子间距增大使内旋转较容易，柔顺性好。当主链中由共轭双键构成时，由于共轭双键因p电子云重叠不能内旋转，因而柔顺性差，是刚性链。（2）侧基侧基的极性越大，极性基团数目越多，互相作用越强，单键内旋转越困难，分子链柔顺性越差。非极性侧基的体积越大，内旋转位阻越大，柔顺性越差；对称性侧基，可使分子链间的距离增大，互相作用削弱，柔顺性大。侧基对称性越高，分子链柔顺性越好。（3）氢键大大增加分子链的刚性。（4）链的长短如果分子链较短，内旋转产生的构象数小，刚性大。如果分子链较长，主链所含的单键数目多，因内旋转而产生的构象数目多，柔顺性好。但链长超出一定值后，分子链的构象服从统计规律，链长对柔顺性的影响不大。（5）交联使分子链的柔性减少。（6）温度温度越高，链的柔性越大。结晶聚合物的重要特性及其结晶过程的重要特性（1）部分结晶聚合物结晶构造的基本单元是链段，链段的运动和整洁堆砌受到整个分子链的牵制（2）存在熔程与结晶温度有关。结晶温度低，熔程宽，反之则窄。结晶度Xc=晶相的含量/试样总含量*100%（1）聚合物结晶过程与小分子化合物相似，要经历晶核形成和晶粒生长两过程。（2）结晶温度不同，结晶速度也不同，在某一温度时出现最大值，出现最大结晶速度的结晶温度可由下列经验关系式估算：Tmax=0.63Tm+0.37Tg（3）在Tg与Tm温度范畴内进行。温度高于熔点Tm，高分子处在熔融状态，晶核不易形成；低于Tg，高分子链运动困难，难以进行规整排列，晶核也不能生成，晶粒难以生长。（4）有主结晶阶段和次结晶阶段之分。聚合物的键接方式、单体、单体单元、重复单元的分辨键接次序——高分子链各构造单元互相连接的方式。缩合——一种加聚——多个1.均聚物构造单元的键接次序构造完全对称的单体——只有一种键接方式构造不对称的单体——多个方式单体单元键接方式三种：头头键接、头尾键接、尾尾键接2.共聚物的序列构造：交替共聚物、无规共聚物、嵌段共聚物、接枝共聚物单体：形成构造单元的小分子化合物，是合成聚合物的原料CH2=CHCl构造单元：-CH2CHCl-重复单元(链节)：-CH2CHCl-单体单元：聚氯乙烯的构造单元与所用原料氯乙烯单体的分子相比，除了电子构造有所变化而外，原子种类和多个原子的个数完全相似，这种单元又可称为单体单元。缩合构造单元比单体少某些原子，这种构造单元不能称为单体单元自由基聚合的基元反映答：（1）链引发①引发剂I分解，形成初级自由基R•；②初级自由基与单体加成，形成单体自由基。(2)链增加。链增加反映...
