2025年位移传感器的工作原理VIP免费

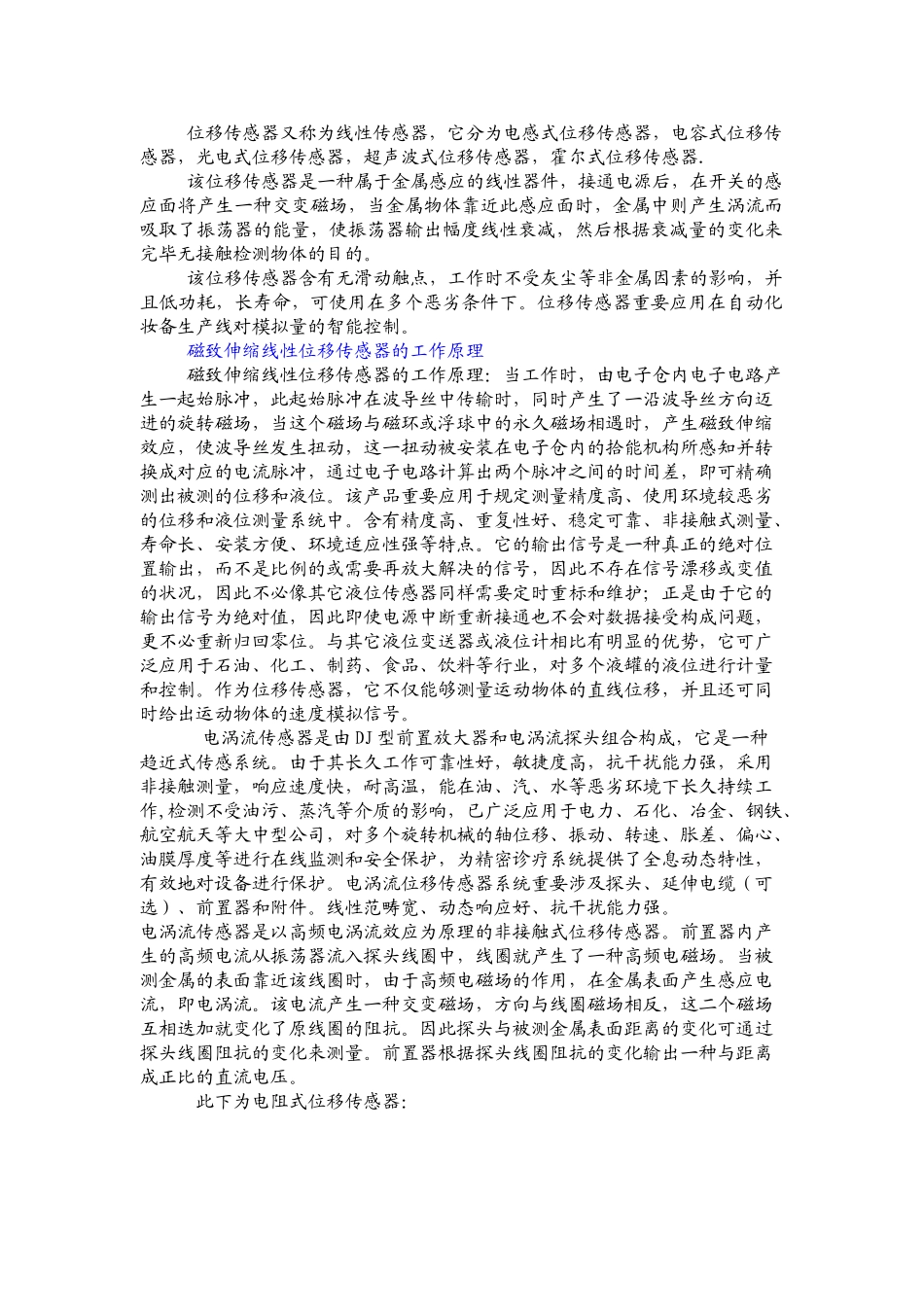

位移传感器又称为线性传感器，它分为电感式位移传感器，电容式位移传感器，光电式位移传感器，超声波式位移传感器，霍尔式位移传感器.该位移传感器是一种属于金属感应的线性器件，接通电源后，在开关的感应面将产生一种交变磁场，当金属物体靠近此感应面时，金属中则产生涡流而吸取了振荡器的能量，使振荡器输出幅度线性衰减，然后根据衰减量的变化来完毕无接触检测物体的目的。该位移传感器含有无滑动触点，工作时不受灰尘等非金属因素的影响，并且低功耗，长寿命，可使用在多个恶劣条件下。位移传感器重要应用在自动化妆备生产线对模拟量的智能控制。磁致伸缩线性位移传感器的工作原理磁致伸缩线性位移传感器的工作原理：当工作时，由电子仓内电子电路产生一起始脉冲，此起始脉冲在波导丝中传输时，同时产生了一沿波导丝方向迈进的旋转磁场，当这个磁场与磁环或浮球中的永久磁场相遇时，产生磁致伸缩效应，使波导丝发生扭动，这一扭动被安装在电子仓内的拾能机构所感知并转换成对应的电流脉冲，通过电子电路计算出两个脉冲之间的时间差，即可精确测出被测的位移和液位。该产品重要应用于规定测量精度高、使用环境较恶劣的位移和液位测量系统中。含有精度高、重复性好、稳定可靠、非接触式测量、寿命长、安装方便、环境适应性强等特点。它的输出信号是一种真正的绝对位置输出，而不是比例的或需要再放大解决的信号，因此不存在信号漂移或变值的状况，因此不必像其它液位传感器同样需要定时重标和维护；正是由于它的输出信号为绝对值，因此即使电源中断重新接通也不会对数据接受构成问题，更不必重新归回零位。与其它液位变送器或液位计相比有明显的优势，它可广泛应用于石油、化工、制药、食品、饮料等行业，对多个液罐的液位进行计量和控制。作为位移传感器，它不仅能够测量运动物体的直线位移，并且还可同时给出运动物体的速度模拟信号。电涡流传感器是由DJ型前置放大器和电涡流探头组合构成，它是一种趋近式传感系统。由于其长久工作可靠性好，敏捷度高，抗干扰能力强，采用非接触测量，响应速度快，耐高温，能在油、汽、水等恶劣环境下长久持续工作,检测不受油污、蒸汽等介质的影响，已广泛应用于电力、石化、冶金、钢铁、航空航天等大中型公司，对多个旋转机械的轴位移、振动、转速、胀差、偏心、油膜厚度等进行在线监测和安全保护，为精密诊疗系统提供了全息动态特性，有效地对设备进行保护。电涡流位移传感器系统重要涉及探头、延伸电缆（可选）、前置器和附件。线性范畴宽、动态响应好、抗干扰能力强。电涡流传感器是以高频电涡流效应为原理的非接触式位移传感器。前置器内产生的高频电流从振荡器流入探头线圈中，线圈就产生了一种高频电磁场。当被测金属的表面靠近该线圈时，由于高频电磁场的作用，在金属表面产生感应电流，即电涡流。该电流产生一种交变磁场，方向与线圈磁场相反，这二个磁场互相迭加就变化了原线圈的阻抗。因此探头与被测金属表面距离的变化可通过探头线圈阻抗的变化来测量。前置器根据探头线圈阻抗的变化输出一种与距离成正比的直流电压。此下为电阻式位移传感器：表7-1a电阻式位移传感器的性能及特点型式滑线式变阻器线位移角位移线位移角位移测量范畴1～300mm*0～360°1～1000mm*0～60r精确度±0.1%±0.1%±0.5%±0.5%直线性±0.1%±0.1%±0.5%±0.5%特点分辨力较好，可静态或动态测量。机械构造不牢固构造牢固，寿命长，但分辨力差，电噪声大*系指这种传感器能够达成的最大可测位移范畴，而每一种规格的传感器都有其一定的，远不大于此范畴的工作量程。
