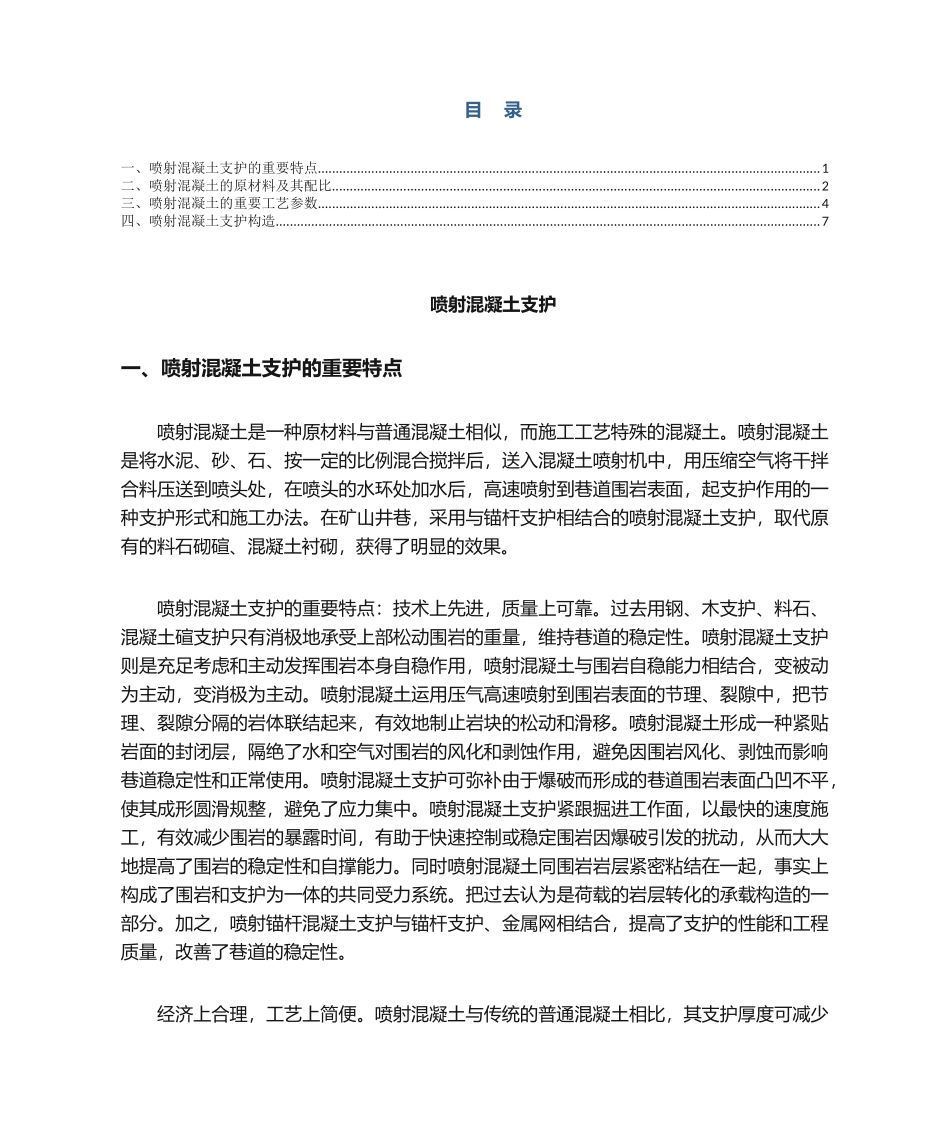

目录一、喷射混凝土支护的重要特点.............................................................................................................................................1二、喷射混凝土的原材料及其配比.........................................................................................................................................2三、喷射混凝土的重要工艺参数.............................................................................................................................................4四、喷射混凝土支护构造.........................................................................................................................................................7喷射混凝土支护一、喷射混凝土支护的重要特点喷射混凝土是一种原材料与普通混凝土相似，而施工工艺特殊的混凝土。喷射混凝土是将水泥、砂、石、按一定的比例混合搅拌后，送入混凝土喷射机中，用压缩空气将干拌合料压送到喷头处，在喷头的水环处加水后，高速喷射到巷道围岩表面，起支护作用的一种支护形式和施工办法。在矿山井巷，采用与锚杆支护相结合的喷射混凝土支护，取代原有的料石砌碹、混凝土衬砌，获得了明显的效果。喷射混凝土支护的重要特点：技术上先进，质量上可靠。过去用钢、木支护、料石、混凝土碹支护只有消极地承受上部松动围岩的重量，维持巷道的稳定性。喷射混凝土支护则是充足考虑和主动发挥围岩本身自稳作用，喷射混凝土与围岩自稳能力相结合，变被动为主动，变消极为主动。喷射混凝土运用压气高速喷射到围岩表面的节理、裂隙中，把节理、裂隙分隔的岩体联结起来，有效地制止岩块的松动和滑移。喷射混凝土形成一种紧贴岩面的封闭层，隔绝了水和空气对围岩的风化和剥蚀作用，避免因围岩风化、剥蚀而影响巷道稳定性和正常使用。喷射混凝土支护可弥补由于爆破而形成的巷道围岩表面凸凹不平，使其成形圆滑规整，避免了应力集中。喷射混凝土支护紧跟掘进工作面，以最快的速度施工，有效减少围岩的暴露时间，有助于快速控制或稳定围岩因爆破引发的扰动，从而大大地提高了围岩的稳定性和自撑能力。同时喷射混凝土同围岩岩层紧密粘结在一起，事实上构成了围岩和支护为一体的共同受力系统。把过去认为是荷载的岩层转化的承载构造的一部分。加之，喷射锚杆混凝土支护与锚杆支护、金属网相结合，提高了支护的性能和工程质量，改善了巷道的稳定性。经济上合理，工艺上简便。喷射混凝土与传统的普通混凝土相比，其支护厚度可减少1/3~2/3。过去碹厚在250~500mm，现在喷射混凝土层厚度在50~200mm。这样，不仅开挖工作量可减少15%以上，支护材料也大幅度减少。同时，支护速度能够提高2~4倍，劳动力节省50%以上。二、喷射混凝土的原材料及其配比(一)水泥：水泥的品种和规格应根据巷道支护工程的规定、水泥对所用速凝剂的适应性，以及现场供应条件而定。应优先选用普通硅酸盐水泥，其特点是凝结硬化快，保水性好，早期强度增加快。水泥的标号普通不低于325号，过期、受潮结块或混合的水泥均不得使用。水泥进库时应根据出厂合格证进行验收，注意检查其品种、标号和出厂日期，并按批堆，避免堆放在底部的水泥长久不用而失效。(二)砂子：应采用坚硬耐久的中砂或粗细度模数应不不大于2.5，含水率宜控制在5%~7%，含泥量不得不不大于3%。细砂会增加喷射混凝土的干缩变形，并且过细的粉砂中不大于5μm的颗粒和游离二氧化硅的含量增大，易产生大量粉尘，影响操作人员的身体健康。(三)石子：应采用坚硬耐久的卵石或碎石，粒径不应不不大于15mm。采用卵石，因其光滑干净，对喷射机和输料管路磨损少，有助于远距离输料和减小堵管故障。碎石混凝土比软石混凝土强度高，喷射作业中回弹率也较低，但碎石有棱角，表面粗糙，对喷射机和输料管路磨损严重，应尽量少用。(四)水：凡能饮用的自来水及天然水都可作为喷射混凝土混合用水。混合水中不应含有影响水泥正常凝结与硬化的有害物质，不得使用污水以及PH<4的酸性水和含硫酸盐量按SO4计算超出水重的1%的水...
