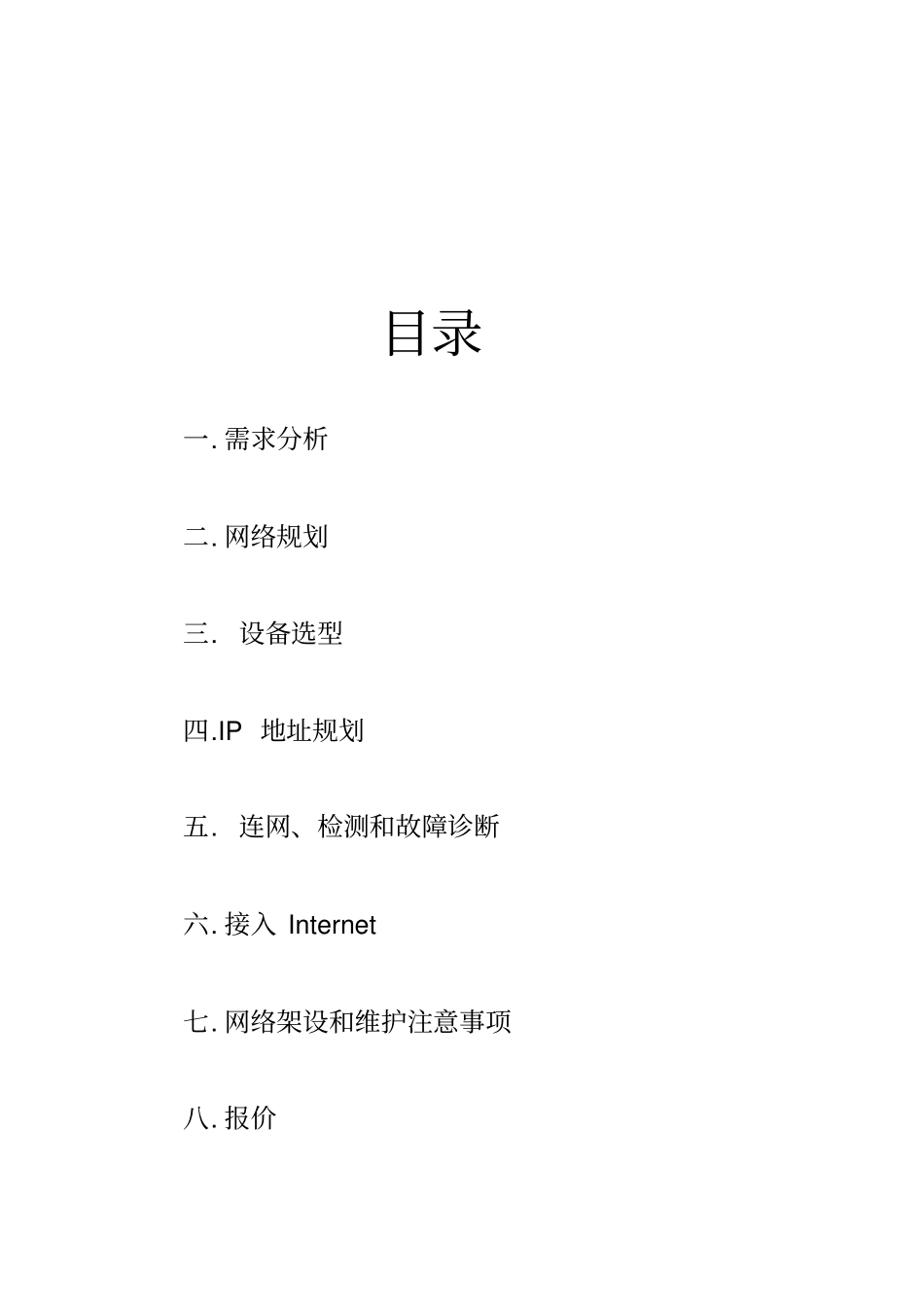

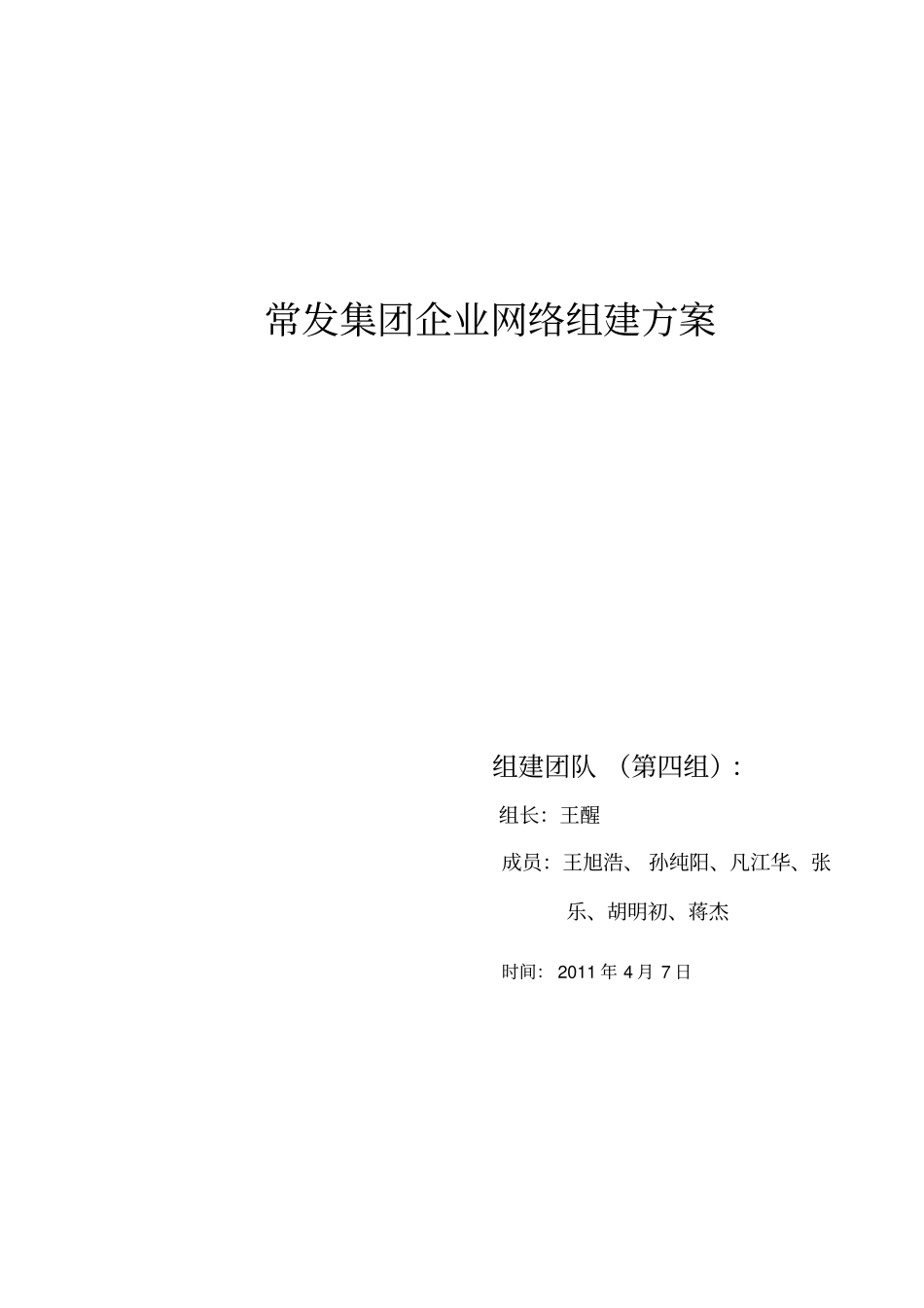

常发集团企业网络组建方案组建团队（第四组）：组长：王醒成员：王旭浩、孙纯阳、凡江华、张乐、胡明初、蒋杰时间：2011年4月7日前言本方案是为常发集团网络组建而设定，主要介绍了网络组建的基本过程、集团网络组建基本方案及在方案实施后网络的维护和管理。江苏常发制冷股份有限公司是江苏常发集团下属的一个子公司。2000年由原来的武进南方制冷器材厂更名为江苏常发制冷股份有限公司。公司位于武进礼嘉镇建东村，现有员工2980人，占地面积20万平方米，建筑面积近18万平方米。公司主导产品是“常发”牌冰箱、空调用蒸发器和冷凝器。产品系列有丝管式、翅片式、板管式、吹胀式等。主要为国内的海尔、海信、美的、新飞、荣事达，国外的伊莱克斯、美国ge公司、西门子、三星、三洋、、松下、韩国lg等全球一流的家电企业配套。近几年来，公司的产品产量和销售收入迅猛增长，目前生产能力达到2000万套/年以上。2005年销售收入将接近7亿元人民币，其中出口销售为1000万美元。“常发”牌蒸发器、冷凝器，无论是品种还是产量，都名列国内同行业之首。公司已通过iso9001质量体系认证，iso14001环境管理体系认证和ohsms18001职业健康安全标准体系认证。多次获荣事达、三星、西门子、科龙、海尔等家电企业“优秀分承包方”、“最优分供方”等称号。目录一.需求分析二.网络规划三.设备选型四.IP地址规划五.连网、检测和故障诊断六.接入Internet七.网络架设和维护注意事项八.报价一需求分析：CFJT下属集团公司有研发部、销售部、客服部、生产部等部门，并有几百台电脑（假设现有100台），根据现场场景，现把各部门电脑分配如下：研发部30台销售部20台客服部10台生产部30台工厂10台二楼研发部一楼销售部A楼客服部B楼生产部C楼工厂D楼1.本公司是一个生产冷凝设备的公司，其主要的关键部门在研发部和生产部；2.由公司建筑分布图可以看出，建筑之间的距离不是相差太远，现假设如下：AB楼之间30m工厂二楼研发部一楼销售部A生产部C客服部B二楼设备间AC楼之间50mAD楼之间70m3.该公司的各部门之间的信息交换较密集，对数据的传输率要求高，4.有电脑分配可以看出，电脑主要集中于研发部于生产部，未来公司的扩大也将主要集中于这两个部门，对此这两个部门的硬件要求将会比较高，其余部门对硬件要求勿需太高。二网络规划：1.网络通信速率1000Mbps高速以太网2.网络拓扑结构星型3.网络拓扑图（1）A楼共育50台电脑，其大多数为研发部，在此我们在A楼划出一房间用于放置核心交换机及其他交换机，以方便日后的维护。（2）AB楼之间为30M，B楼有10台电脑。因此AB楼之间通过16接口交换机通过超5类屏蔽双绞线连接（3）AC之间有50m,C楼有30台电脑。考虑到日后的企业升级，因此AC之间两个千兆多模光纤上联口的24口交换机并用多模光纤连接。（4）AD之间有70m，距离稍远，但是厂房对数据的传输要求不高，这里用16接口的交换机并用5类屏蔽双绞线连接。(5)各部门内部的连接线主要用超5类非屏蔽双绞线（6）网络安全：介于集团公司数据的安全性考虑，需要在路由器之下安装硬件防火墙，或直接用一个自带防火墙的路由代替。（在此我们不做考虑，因为路由的选择比较复杂。若需要，可选择思科的带防御的路由器）INT4.准备工作在开始网络布线之前，首先要画一张施工简图。确认每台计算机的摆放方式和地点，然后在图上标明节点位置(也就是每台计算机的摆放位置)。根据节点的分布确定网络集线器的摆放地点。要注意网关服务器(就是接入Internet的那台计算机)的旋转要配合上网电话线的入户方向，因为电话入户线越短越好。5.开始布线首先是“放线”，确定网络集线器和每台计算机之间的距离，分别截取相应长度的网线，然后将网线穿管(PVC管)。也可以不用穿管，直接沿着墙壁走线。要注意的是双绞线(网线)的长度不得超过100米，否则就得加装中继器来放大信号。接着是“做网络接头”，也就是制作RJ45双绞线接头。在弄清如何正确接线之前，要先说明8根双绞线的编号规则。编号次序是这样定义的：把RJ45有卡子的一面向下，8根线镀金脚的一端向上，从左起依次为12345678。先看“1、2、3、6”的接法。“1、2、3、6”用于上行和下行数据传输，1...
