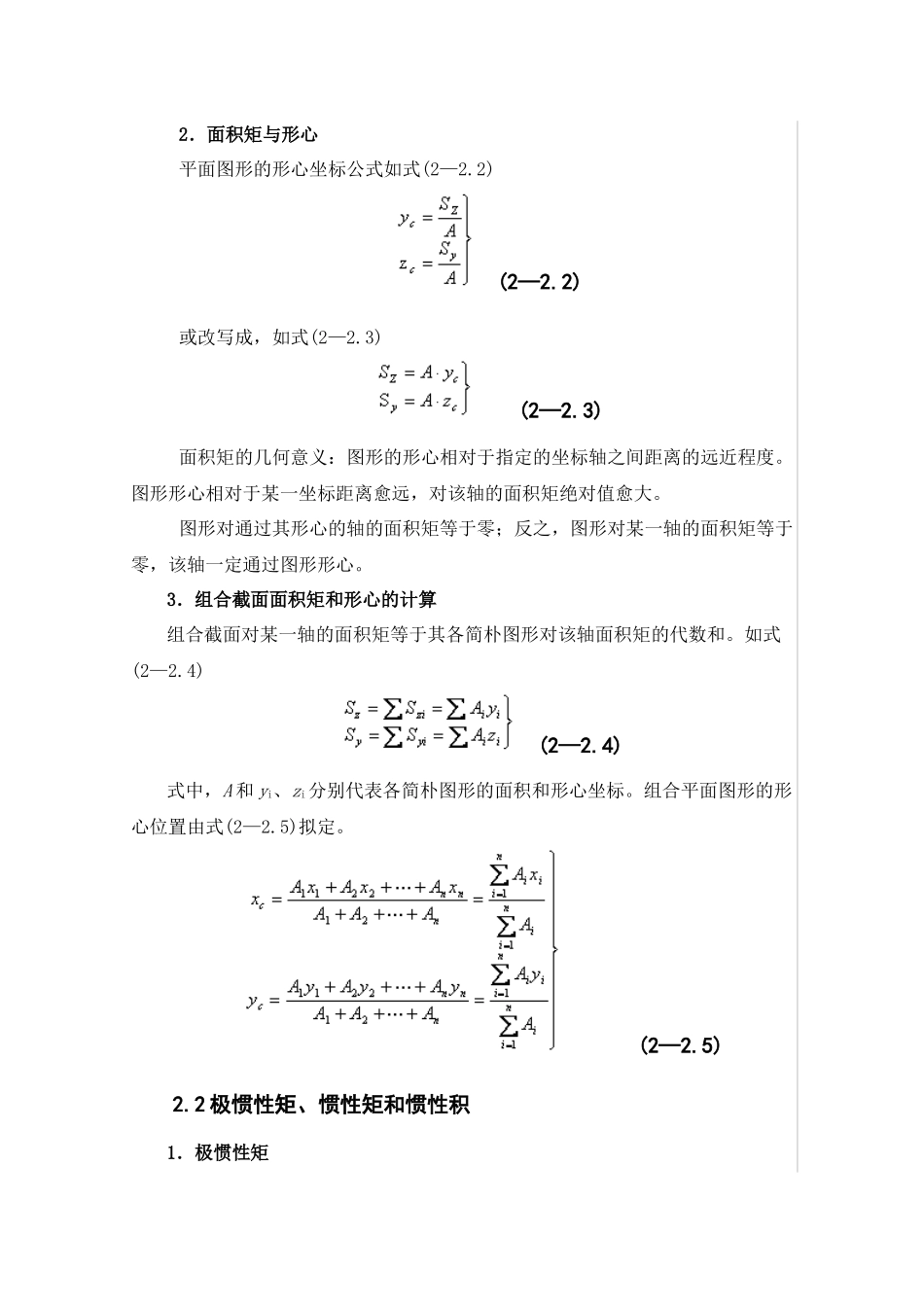

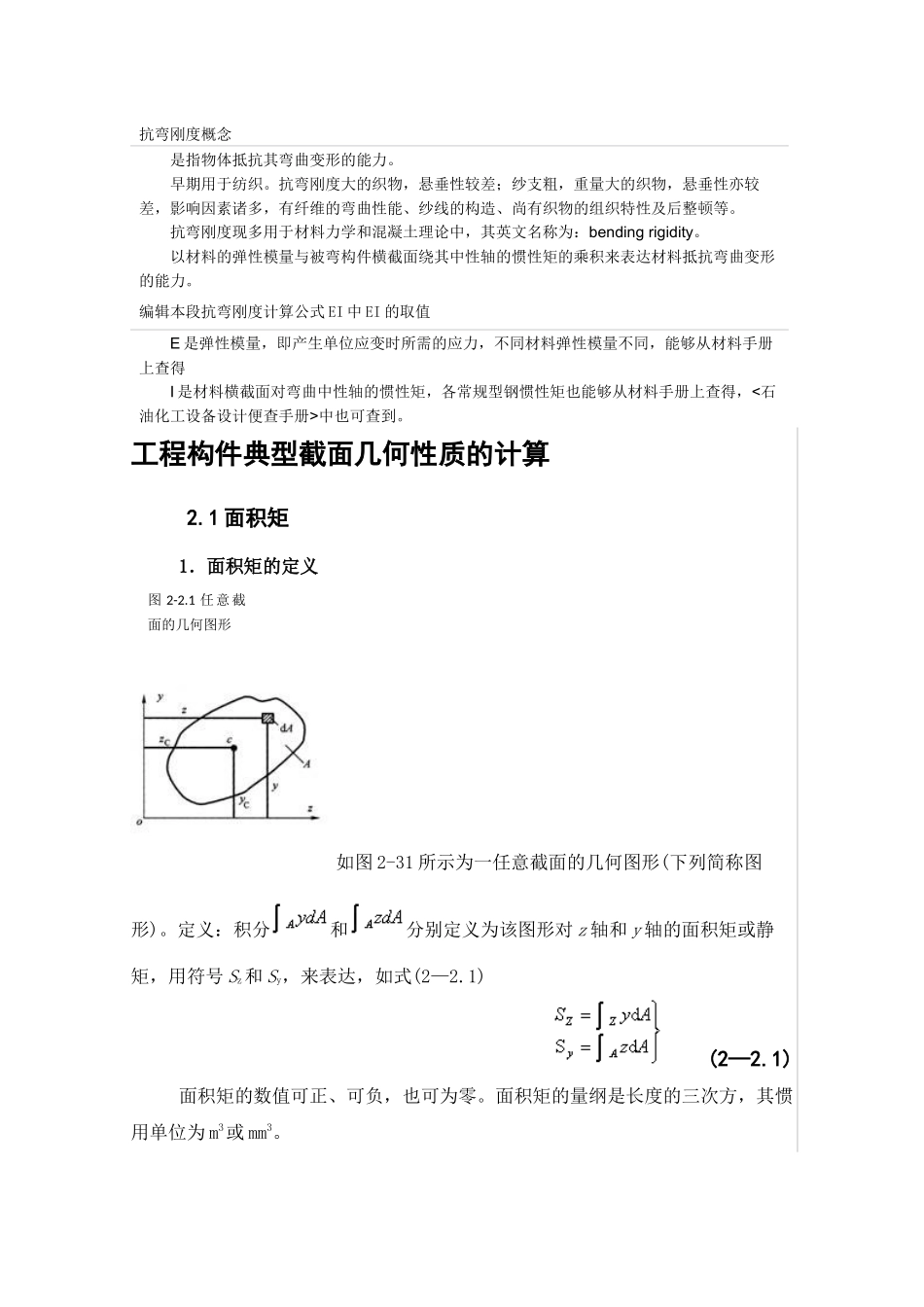

抗弯刚度概念是指物体抵抗其弯曲变形的能力。早期用于纺织。抗弯刚度大的织物，悬垂性较差；纱支粗，重量大的织物，悬垂性亦较差，影响因素诸多，有纤维的弯曲性能、纱线的构造、尚有织物的组织特性及后整顿等。抗弯刚度现多用于材料力学和混凝土理论中，其英文名称为：bendingrigidity。以材料的弹性模量与被弯构件横截面绕其中性轴的惯性矩的乘积来表达材料抵抗弯曲变形的能力。编辑本段抗弯刚度计算公式EI中EI的取值E是弹性模量，即产生单位应变时所需的应力，不同材料弹性模量不同，能够从材料手册上查得I是材料横截面对弯曲中性轴的惯性矩，各常规型钢惯性矩也能够从材料手册上查得，<石油化工设备设计便查手册>中也可查到。工程构件典型截面几何性质的计算2.1面积矩1．面积矩的定义图2-2.1任意截面的几何图形如图2-31所示为一任意截面的几何图形(下列简称图形)。定义：积分和分别定义为该图形对z轴和y轴的面积矩或静矩，用符号Sz和Sy，来表达，如式(2—2.1)(2—2.1)面积矩的数值可正、可负，也可为零。面积矩的量纲是长度的三次方，其惯用单位为m3或mm3。2．面积矩与形心平面图形的形心坐标公式如式(2—2.2)(2—2.2)或改写成，如式(2—2.3)(2—2.3)面积矩的几何意义：图形的形心相对于指定的坐标轴之间距离的远近程度。图形形心相对于某一坐标距离愈远，对该轴的面积矩绝对值愈大。图形对通过其形心的轴的面积矩等于零；反之，图形对某一轴的面积矩等于零，该轴一定通过图形形心。3．组合截面面积矩和形心的计算组合截面对某一轴的面积矩等于其各简朴图形对该轴面积矩的代数和。如式(2—2.4)(2—2.4)式中，A和yi、zi分别代表各简朴图形的面积和形心坐标。组合平面图形的形心位置由式(2—2.5)拟定。(2—2.5)2.2极惯性矩、惯性矩和惯性积1．极惯性矩任意平面图形如图2-31所示，其面积为A。定义：积分称为图形对O点的极惯性矩，用符号IP，表达，如式(2—2.6)(2—2.6)极惯性矩是相对于指定的点而言的，即同一图形对不同的点的极惯性矩普通是不同的。极惯性矩恒为正，其量纲是长度的4次方，惯用单位为m4或mm4。(1)圆截面对其圆心的极惯性矩，如式(2—7)(2—2.7)(2)对于外径为D、内径为d的空心圆截面对圆心的极惯性矩，如式(2—2.8)(2—2.8)式中，d/D为空心圆截面内、外径的比值。2．惯性矩在如图6-1所示中，定义积分，如式(2—2.9)(2—2.9)称为图形对z轴和y轴的惯性矩。惯性矩是对一定的轴而言的，同一图形对不同的轴的惯性矩普通不同。惯性矩恒为正值，其量纲和单位与极惯性矩相似。同一图形对一对正交轴的惯性矩和对坐标原点的极惯性矩存在着一定的关系。如式2—2.10)IP=Iz+Iy(2—2.10)上式表明，图形对任一点的极惯性矩，等于图形对通过此点且在其平面内的任一对正交轴惯性矩之和。表6-1给出了某些常见截面图形的面积、形心和惯性矩计算公式，方便查用。工程中使用的型钢截面，如工字钢、槽钢、角钢等，这些截面的几何性质可从附录的型钢表中查取。3．惯性积如图2—32所示，积分定义为图形对y，、z轴的惯性积，用符号Iyz表达，如式(2—11)(2—11)图2-2.2含有轴对称的图形惯性积是对于一定的一对正交坐标轴而言的，即同一图形对不同的正交坐标轴的惯性积不同，惯性积的数值可正、可负、可为零，其量纲和单位与惯性矩相似。由惯性积的定义能够得出以下结论：若图形含有对称轴，则图形对包含此对称轴在内的一对正交坐标抽的惯性积为零。如图2-32所示，y为图形的对称轴.则整个图形对y、z轴的惯，性积等于零。常见图形的面积、形心和惯性矩表2—2.1序号图形面积形心位置惯性矩(形心轴)1234562．3组合截面的惯性矩1．惯性矩和惯性积的平行移轴公式任意平面图形如图2-33所示。z、y为一对正交的形心轴，z1、y1为与形心轴平行的另一对正交轴，平行轴间的距离分别为a和b。已知图形对形心轴的惯性矩Iz、Iy和惯性积Izy，现求图形对z1、y1轴的惯性矩Iz1、Iy1和惯性积Iz1y1。有惯性矩和惯性积的平行移轴公式如式(2—2.12)和式(2—2.13)(2—2.12)Iz1y1=Izy+abA(2—2.13)可见，图形对于形心轴的惯性矩是对全部平行轴的惯性矩中最小的一种。在应用平行移轴公式(2—2.12)时，要注意应用条件，即y...
