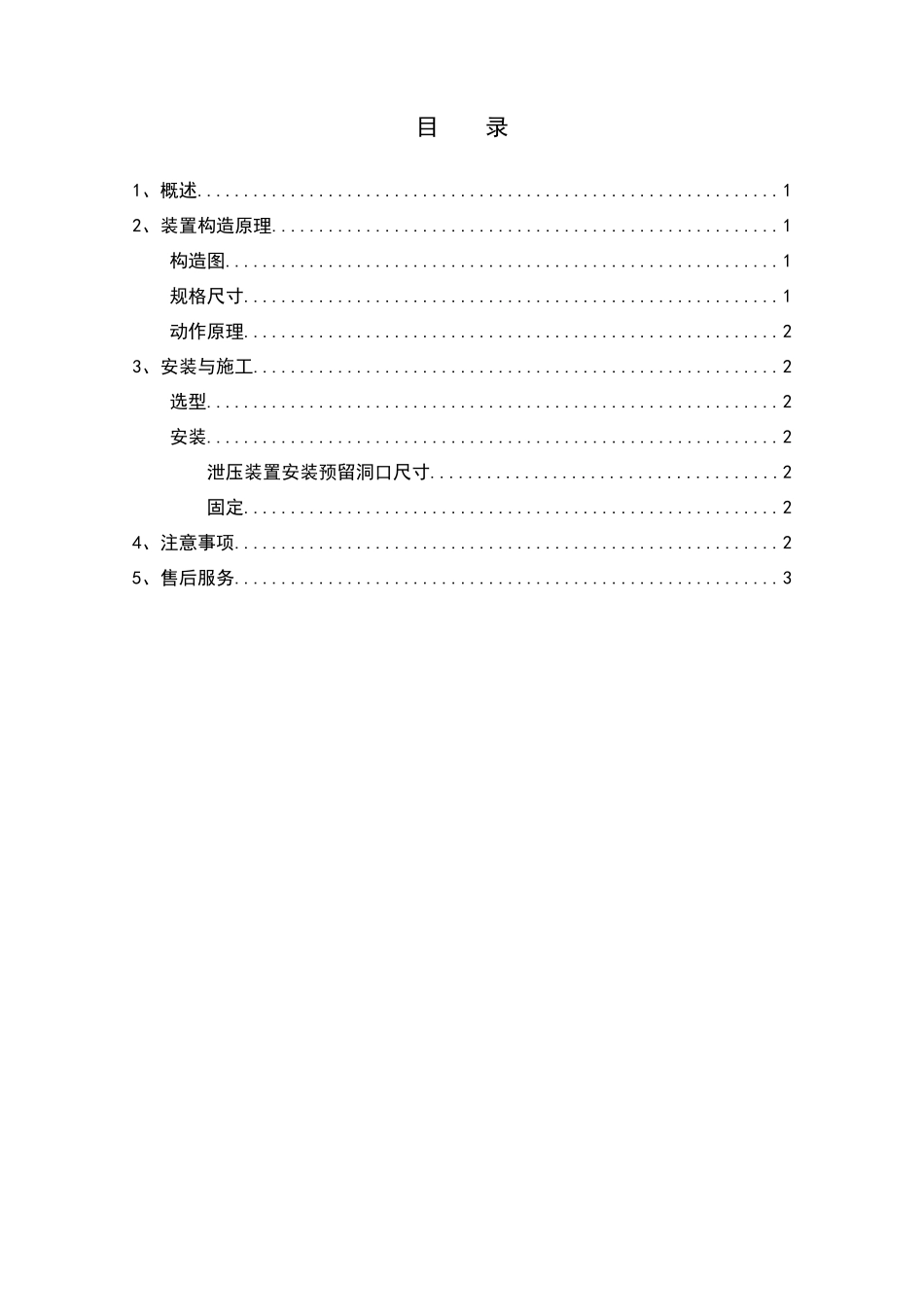

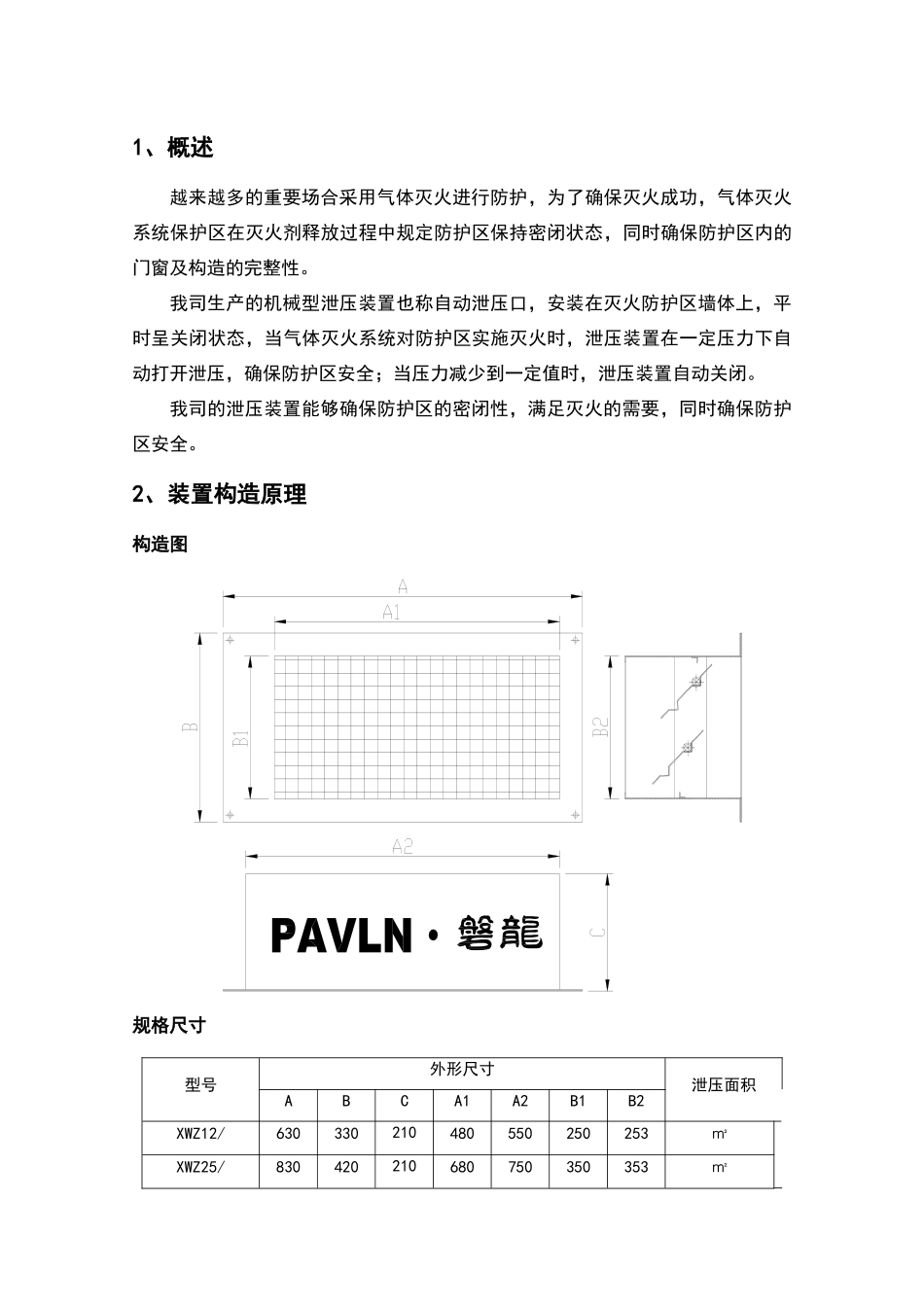

技术文献泄压装置(机械型)使用说明书长沙磐龙安全系统设备有限公司PAVLNINC.目录1、概述..............................................................12、装置构造原理......................................................1构造图...........................................................1规格尺寸.........................................................1动作原理.........................................................23、安装与施工........................................................2选型.............................................................2安装.............................................................2泄压装置安装预留洞口尺寸.....................................2固定.........................................................24、注意事项..........................................................25、售后服务..........................................................31、概述越来越多的重要场合采用气体灭火进行防护，为了确保灭火成功，气体灭火系统保护区在灭火剂释放过程中规定防护区保持密闭状态，同时确保防护区内的门窗及构造的完整性。我司生产的机械型泄压装置也称自动泄压口，安装在灭火防护区墙体上，平时呈关闭状态，当气体灭火系统对防护区实施灭火时，泄压装置在一定压力下自动打开泄压，确保防护区安全；当压力减少到一定值时，泄压装置自动关闭。我司的泄压装置能够确保防护区的密闭性，满足灭火的需要，同时确保防护区安全。2、装置构造原理构造图规格尺寸型号外形尺寸泄压面积ABCA1A2B1B2XWZ12/630330210480550250253㎡XWZ25/830420210680750350353㎡动作压力1100Pa（出厂设定值）动作精度±100Pa装置材质冷轧钢板，表面静电喷塑动作原理当火灾发生时，气体灭火系统启动，喷放灭火剂灭火，防护区内的压力随之升高。当压力上升至设定值时，泄压执行机构快速将叶片从关闭状态转变为启动状态，防护区压力释放，使防护区构造不至破坏。当防护区压力下降至设定值下列时，泄压机构复位，叶片关闭。3、安装与施工选型泄压装置的选型：根据灭火系统设计规范，可计算出防护区泄压口的面积，根据计算出的面积可选用不同型号的一种或多个泄压装置。安装规范规定：泄压装置宜设在外墙上，若用于七氟丙烷灭火系统，应设于防护区净高2/3以上。3.2.1泄压装置安装预留洞口尺寸型号有效泄压面积预留洞口尺寸（L×H）(mm)XWZ12/㎡560×270XWZ25/㎡760×3603.2.2固定4、注意事项1）安装过程中规定轻拿轻放，避免泄压装置外观表面受损，严禁野蛮施工，以避免泄压装置变形而造成构造和性能的破坏。2）安装过程中，加强对面板的保护。3）每年应对泄压装置的状态进行检查，以确保泄压装置的工作可靠性能。5、售后服务1）服务宗旨：诚信、快速、高效、周到。2）服务目的：优质产品，诚信为本，客户至上，服务周到。3）服务效率：保修期内或保修期外如装置出现故障，供方在接到告知后，维修人员在最短的时间内达成现场，为需方快速排除故障。4）服务原则：按国家有关法律规定产品实施三包，在保修期内供方将免费维修和更换因质量因素造成的零部件损坏，保修期外零部件的损坏，提供的配件只收成本费，由使用单位人为因素造成的设备损坏，供方维修或提供的配件均按成本价计。5）培训：为使用单位培训人员，使其理解装置的工作原理，能纯熟的操作装置，并能解决常见问题。公司名称：长沙磐龙安全系统设备有限公司公司地址：长沙宁乡金洲新区磐龙工业园公司网址：公司电话：8邮政编码：410007公司QQ：19值班手机：
